PILOT PIPING ( I-2 ) — HITACHI ZX240LC-HHE

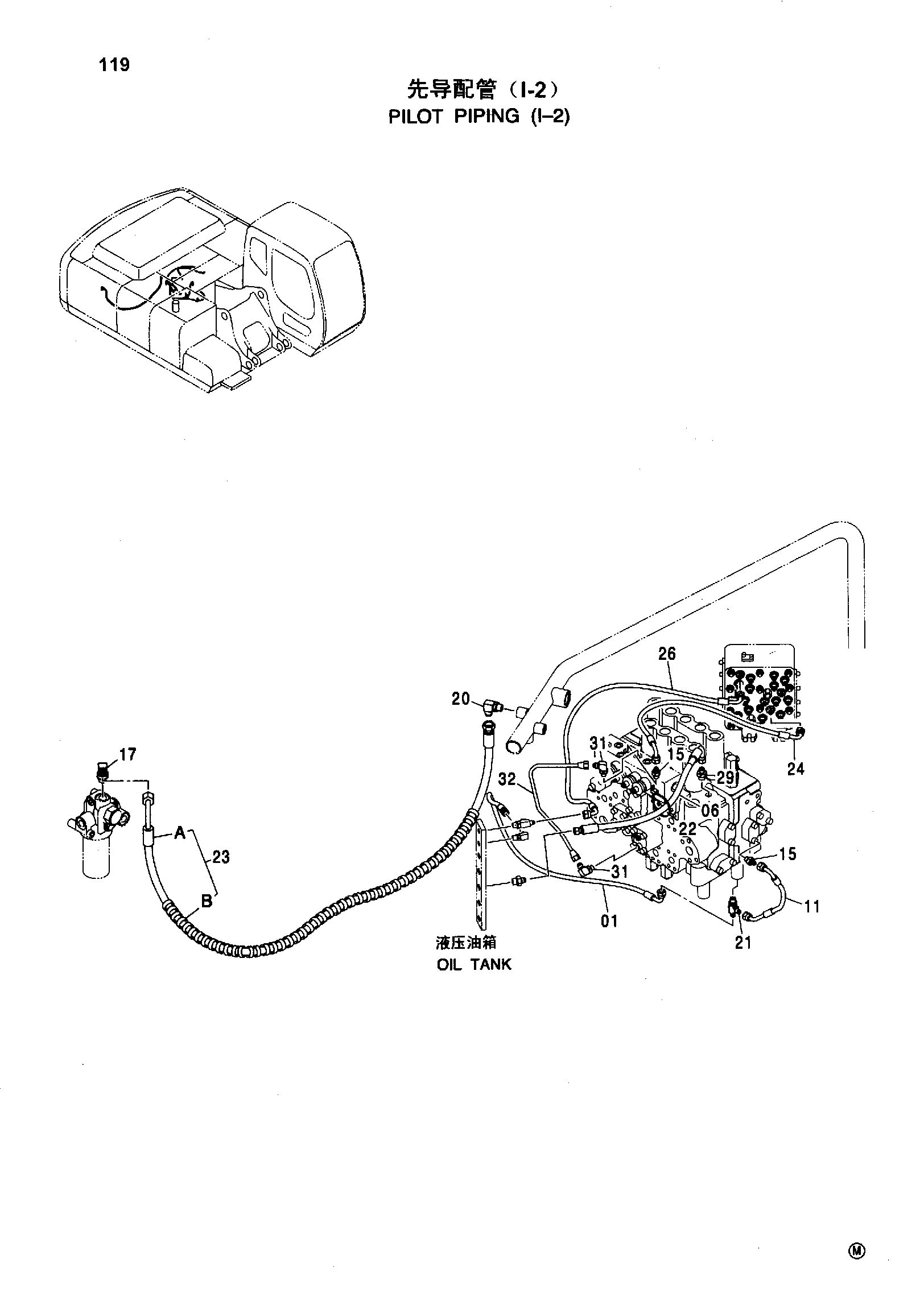

Заводская схема «PILOT PIPING ( I-2 )» для HITACHI ZX240LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4437943 | Пластиковый шланг (SM) | 1 |
| 06 | 4437944 | Пластиковый шланг | 1 |
| 11 | 4427357 | Шланг | 1 |
| 15 | A852122 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852334 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852422 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4055312 | Ленточный зажим | 1 |
| 23 | 9191786 | Шланг в сборе | 1 |
| 23A | 4331726 | Шланг (TA) | 1 |
| 23B | 4327293 | Защитный кожух | 3 |
| 24 | 4442812 | Пластиковый шланг (DD) | 1 |
| 26 | 4444461 | Пластиковый шланг (DG) | 1 |
| 29 | A852133 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4293950 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4452054 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
