Электрооборудование ( C ) — HITACHI ZX240LC-HHE

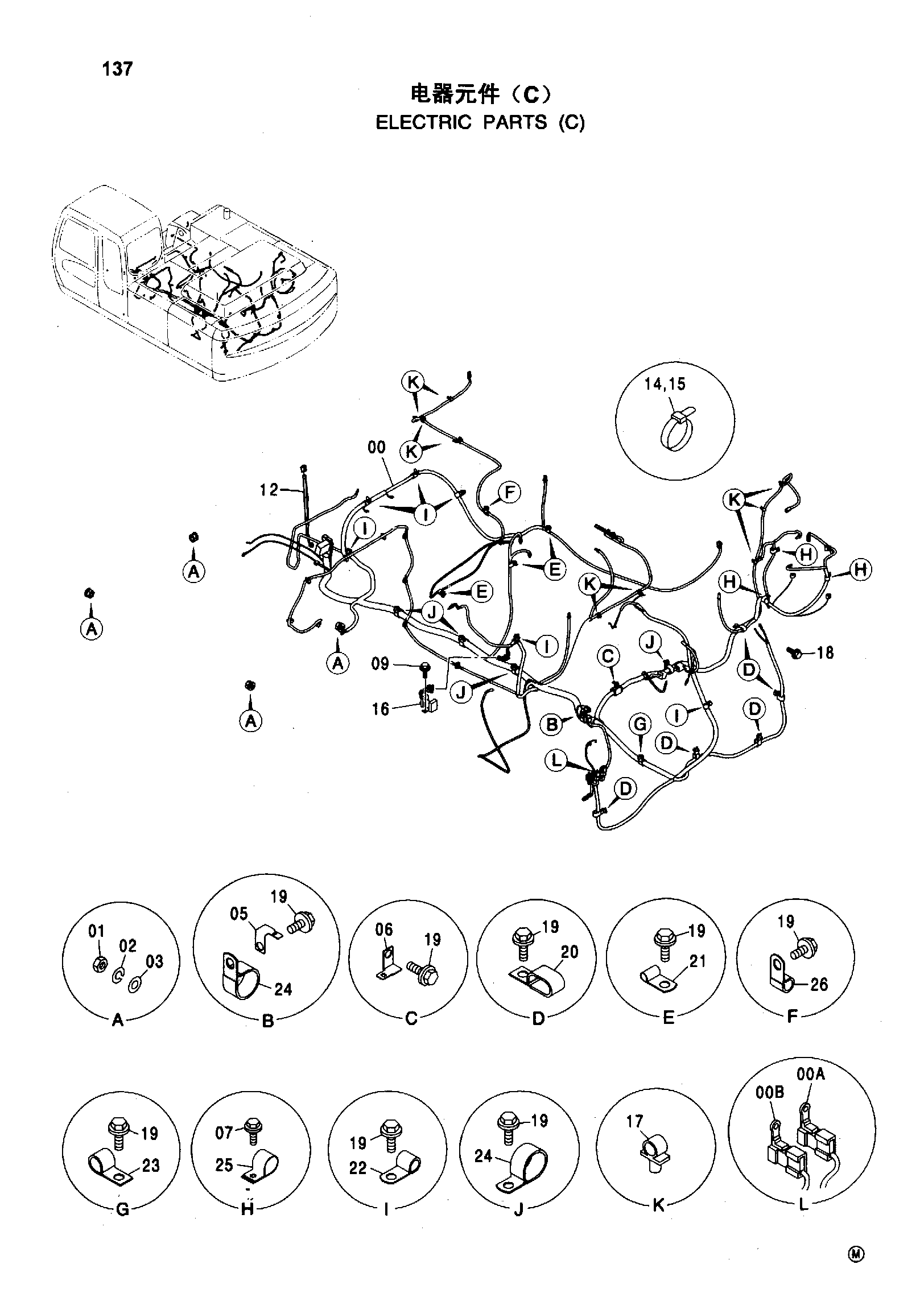

Заводская схема «Электрооборудование ( C )» для HITACHI ZX240LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004776 | Жгут проводов | 1 |
| 00A | 4423418 | Фусибле-линк | 1 |
| 00B | 4315323 | Фусибле-линк | 1 |
| 01 | J950010 | Гайка | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 05 | 4257159 | Кронштейн | 1 |
| 06 | 4418301 | Кронштейн | 1 |
| 07 | J010616 | Болт с шайбой | 3 |
| 09 | J010816 | Болт с шайбой | 2 |
| 12 | 4487830 | Жгут проводов | 1 |
| 14 | 4055311 | Зажим лента ( L=140 ) | 7 |
| 15 | 4055312 | Зажим лента ( L=250 ) | 1 |
| 16 | 4452158 | Реле | 1 |
| 17 | 4449250 | Зажим | 9 |
| 18 | J011030 | Болт с шайбой | 1 |
| 19 | J011020 | Болт с шайбой | 22 |
| 20 | 4190282 | Зажим (18X2) | 5 |
| 21 | 4190261 | Зажим ( 10 ) | 3 |
| 22 | 4190273 | Зажим ( 18 ) | 6 |
| 23 | 4190263 | Зажим ( 25 ) | 1 |
| 24 | 4190264 | Зажим ( 35 ) | 5 |
| 25 | 4450494 | Зажим ( 22 ) | 3 |
| 26 | 4190275 | Зажим ( 14 ) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
