Гидроцилиндр рукояти — HITACHI ZX240LC-HHE

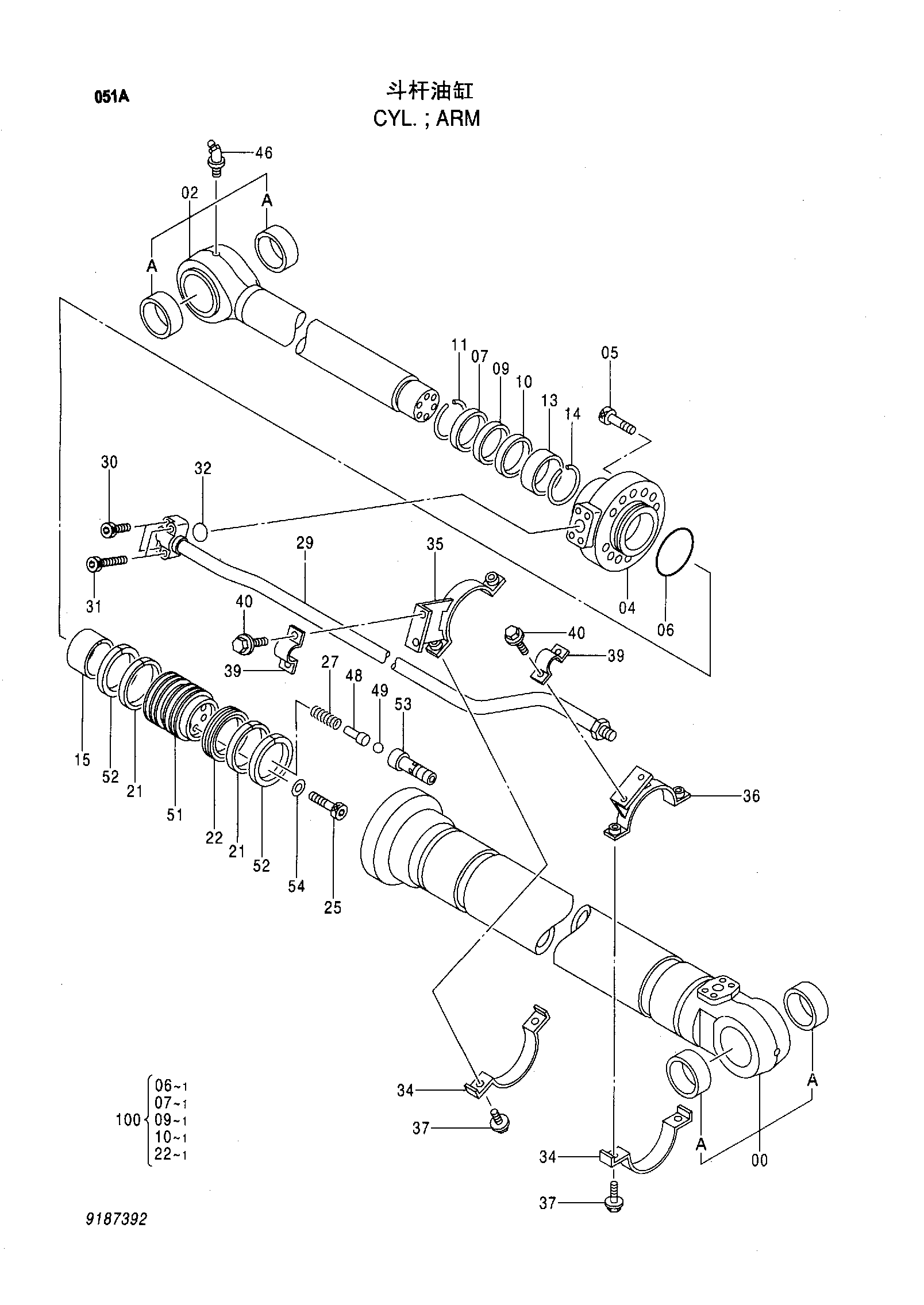

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX240LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9187392 замена: 9205254 | Гидроцилиндр рукояти | 1 | |
| (9205254) | Гидроцилиндр рукояти | 1 | |
| 00 | 7037627 замена: 9207056 | Труба гидроцилиндра | 1 |
| 00 | 9207056 | Труба гидроцилиндра | 1 |
| 00A | 4397790 | Втулка | 2 |
| 02 | 7037630 | Шток поршня | 1 |
| 02A | 4397790 | Втулка | 2 |
| 04 | 1027923 | Головка гидроцилиндра | 1 |
| 05 | M341880 | Болт с внутренним шестигранником | 14 |
| 06 | 4380144 | Уплотнительное кольцо | 1 |
| 07 | 4351498 | Пылезащитное уплотнение | 1 |
| 09 | 4411660 | Уплотнение | 1 |
| 10 | 4411655 | Кольцо | 1 |
| 11 | 4383089 | Стопорное кольцо | 1 |
| 13 | 4432450 | Втулка | 1 |
| 14 | 4268206 | Стопорное кольцо | 1 |
| 15 | 3090716 | Кольцо амортизатор | 1 |
| 21 | 4414671 | Износостойкое кольцо | 2 |
| 22 | 4414670 | Уплотнительное кольцо | 1 |
| 25 | 4440217 | Болт с внутренним шестигранником | 6 |
| 27 | 4431827 | Пружина сжатия | 1 |
| 29 | 8079014 | Трубка | 1 |
| 30 | M341245 | Болт с внутренним шестигранником | 2 |
| 31 | M341260 | Болт с внутренним шестигранником | 2 |
| 32 | A811035 | Уплотнительное кольцо | 1 |
| 34 | 3088454 | Хомут | 2 |
| 35 | 8079053 | Хомут | 1 |
| 36 | 8079054 | Хомут | 1 |
| 37 | J011035 | Болт с шайбой | 4 |
| 39 | 4194152 | Хомут трубки | 2 |
| 40 | J011025 | Болт с шайбой | 4 |
| 46 | J75581 | Пресс-маслёнка | 1 |
| 48 | 4450961 | Ограничитель | 1 |
| 49 | 4450962 | Шарик | 1 |
| 51 | 3092204 | Поршень | 1 |
| 52 | 4168233 | Кольцо тефлон | 2 |
| 53 | 4455121 | Плунжер | 1 |
| 54 | 4451001 | Шайба | 6 |
| 100 | 9207059 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
