Гидроцилиндр ковша — HITACHI ZX240LC-HHE

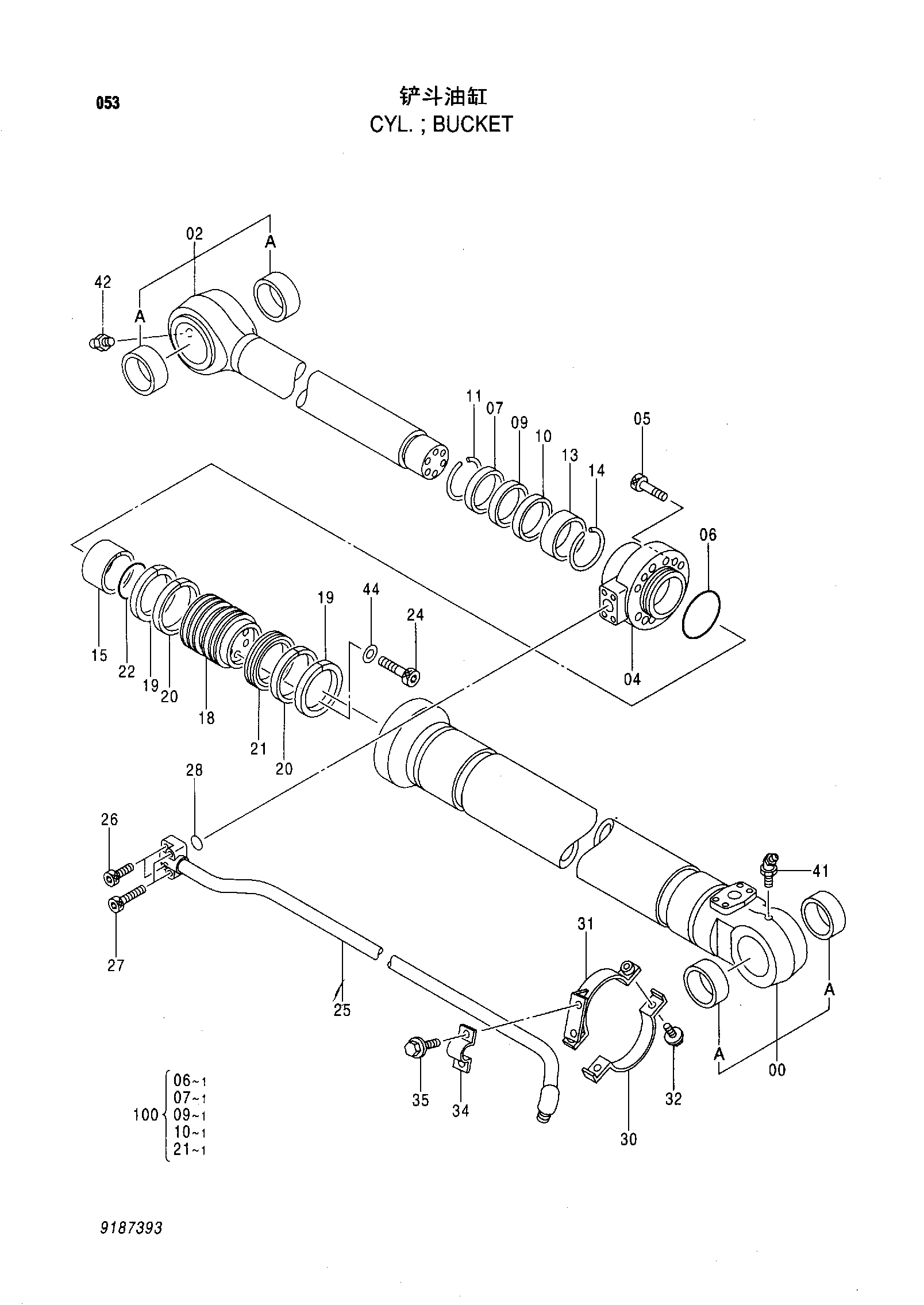

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX240LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9187393 замена: 9205255 | Гидроцилиндр ковша | 1 | |
| (9205255) | Гидроцилиндр ковша | 1 | |
| 00 | 7037628 замена: 9207057 | Труба гидроцилиндра | 1 |
| 00 | 9207057 | Труба гидроцилиндра | 1 |
| 00A | 4332285 | Втулка | 2 |
| 02 | 7037631 | Шток поршня | 1 |
| 02A | 4358100 | Втулка | 2 |
| 04 | 1027961 | Головка гидроцилиндра | 1 |
| 05 | M341880 | Болт с внутренним шестигранником | 12 |
| 06 | 4432448 | Уплотнительное кольцо | 1 |
| 07 | 4348202 | Пылезащитное уплотнение | 1 |
| 09 | 4414047 | Уплотнение | 1 |
| 10 | 4412693 | Кольцо | 1 |
| 11 | 4369507 | Стопорное кольцо | 1 |
| 13 | 4272961 | Втулка | 1 |
| 14 | 4264983 | Стопорное кольцо | 1 |
| 15 | 3090718 | Кольцо амортизатор | 1 |
| 18 | 3088182 | Поршень | 1 |
| 19 | 4431272 | Поршневое кольцо | 2 |
| 20 | 4431329 | Износостойкое кольцо | 2 |
| 21 | 4431328 | Уплотнительное кольцо | 1 |
| 22 | A811085 | Уплотнительное кольцо | 1 |
| 24 | 4440216 | Болт с внутренним шестигранником | 6 |
| 25 | 8079015 | Трубка | 1 |
| 26 | M341245 | Болт с внутренним шестигранником | 2 |
| 27 | M341260 | Болт с внутренним шестигранником | 2 |
| 28 | A811035 | Уплотнительное кольцо | 1 |
| 30 | 3088453 | Хомут | 1 |
| 31 | 8079055 | Хомут | 1 |
| 32 | J011035 | Болт с шайбой | 2 |
| 34 | 4194152 | Хомут трубки | 1 |
| 35 | J011025 | Болт с шайбой | 2 |
| 41 | J75581 | Пресс-маслёнка | 1 |
| 42 | J75481 | Пресс-маслёнка | 1 |
| 44 | 4451000 | Шайба | 6 |
| 100 | 9207060 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
