Крышка (5) — HITACHI ZX240LC-5G

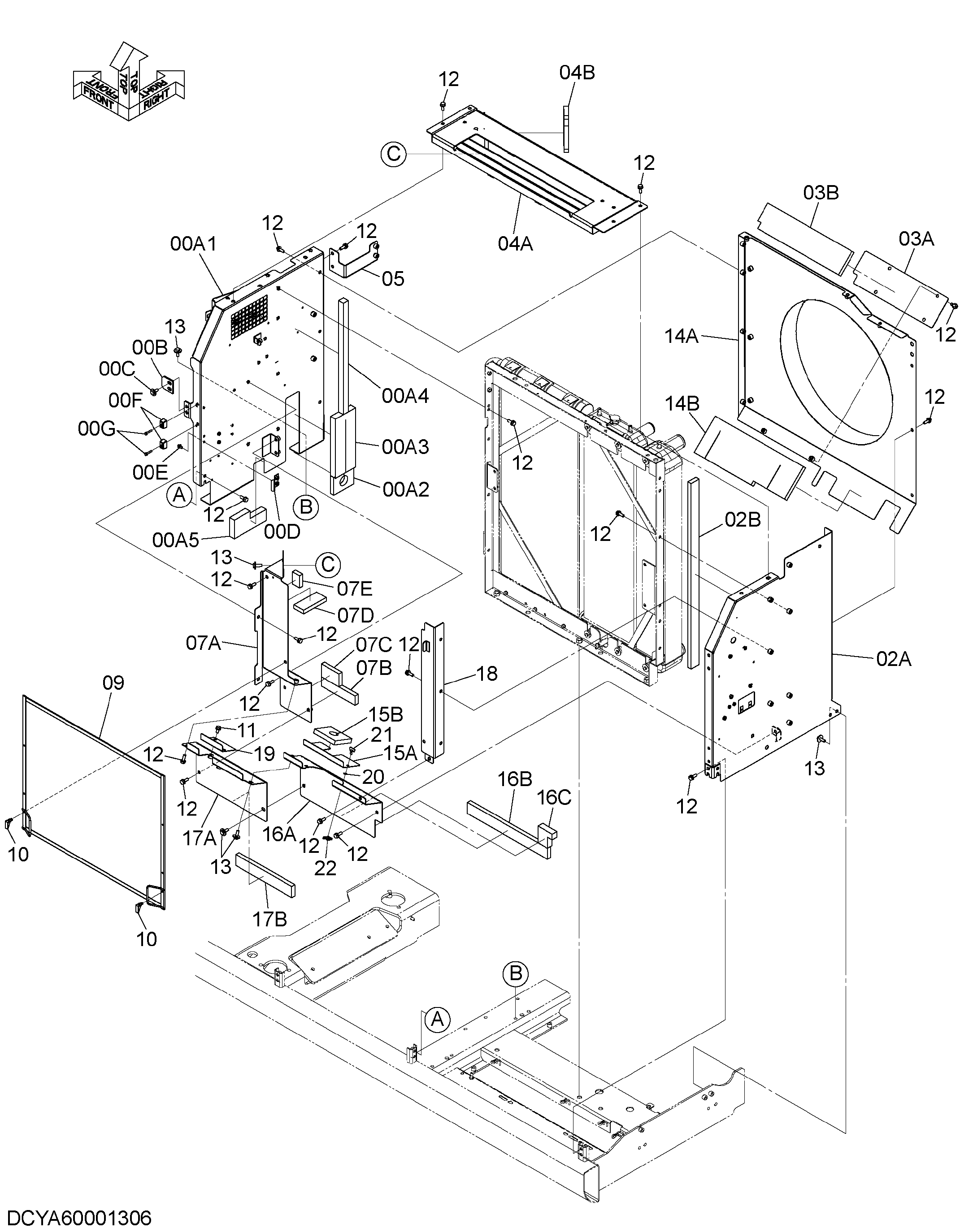

Заводская схема «Крышка (5)» для HITACHI ZX240LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60001307 | Крышка | 1 |
| 00A | YA60001250 | Крышка | 1 |
| 00A1 | YA40001246 | Крышка | 1 |
| 00A2 | 4655282 | Резиновая прокладка | 1 |
| 00A3 | 4639286 | Резиновая прокладка | 1 |
| 00A4 | 4627987 | Резиновая прокладка | 1 |
| 00A5 | YA00005119 | Резиновое уплотнение | 1 |
| 00B | 4638905 | Ограничитель | 1 |
| 00C | J281030 | Болт с шайбой | 2 |
| 00C1 | J901030 | Болт | 1 |
| 00C2 | 4486055 | Шайба | 1 |
| 00D | 9765335 | Ограничитель | 1 |
| 00E | J260816 | Болт с шайбой | 2 |
| 00E1 | J900816 | Болт | 1 |
| 00E2 | A590108 | Плоская шайба | 1 |
| 00F | 4652573 | Ограничитель | 2 |
| 00G | J260635 | Болт с шайбой | 4 |
| 00G1 | J900635 | Болт | 1 |
| 00G2 | A590106 | Плоская шайба | 1 |
| 02 | YA60001248 | Крышка | 1 |
| 02A | YA40001244 | Крышка | 1 |
| 02B | YA00010499 | Резиновое уплотнение | 1 |
| 03 | YA60002110 | Крышка | 1 |
| 03A | YA00003134 | Крышка | 1 |
| 03B | 4640579 | Резиновая прокладка | 1 |
| 04 | YA60003326 | Крышка | 1 |
| 04A | YA40003820 | Крышка | 1 |
| 04B | 4716450 | Резиновая прокладка | 1 |
| 05 | YA40006234 | Кронштейн | 1 |
| 07 | YA60005734 | Крышка | 1 |
| 07A | YA40005257 | Крышка | 1 |
| 07B | 4720862 | Резиновая прокладка | 1 |
| 07C | 4716558 | Резиновая прокладка | 1 |
| 07D | 4641524 | Резиновая прокладка | 1 |
| 07E | 4687352 | Резиновая прокладка | 1 |
| 09 | 7059085 | Сетка | 1 |
| 10 | 4691142 | Замок | 2 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271030 | Болт с шайбой | 38 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J281030 | Болт с шайбой | 9 |
| 13A | J901030 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 14 | YA60001249 | Кожух | 1 |
| 14A | YA40001245 | Кожух | 1 |
| 14B | YA00001911 | Резиновое уплотнение | 1 |
| 15 | YA60005735 | Крышка | 1 |
| 15A | YA00008249 | Крышка | 1 |
| 15B | YA00003614 | Резиновое уплотнение | 1 |
| 16 | YA60005732 | Крышка | 1 |
| 16A | YA40005255 | Крышка | 1 |
| 16B | YA00008431 | Резиновое уплотнение | 1 |
| 16C | 4723021 | Резиновая прокладка | 1 |
| 17 | YA60005733 | Крышка | 1 |
| 17A | YA40005256 | Крышка | 1 |
| 17B | YA00008432 | Резиновое уплотнение | 1 |
| 18 | YA40005254 | Крышка | 1 |
| 19 | YA00008250 | Крышка | 1 |
| 20 | 4712903 | Фиксатор | 2 |
| 21 | 4712904 | Палец | 2 |
| 22 | 4712905 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
