Электрооборудование (A) — HITACHI ZX240LC-3G

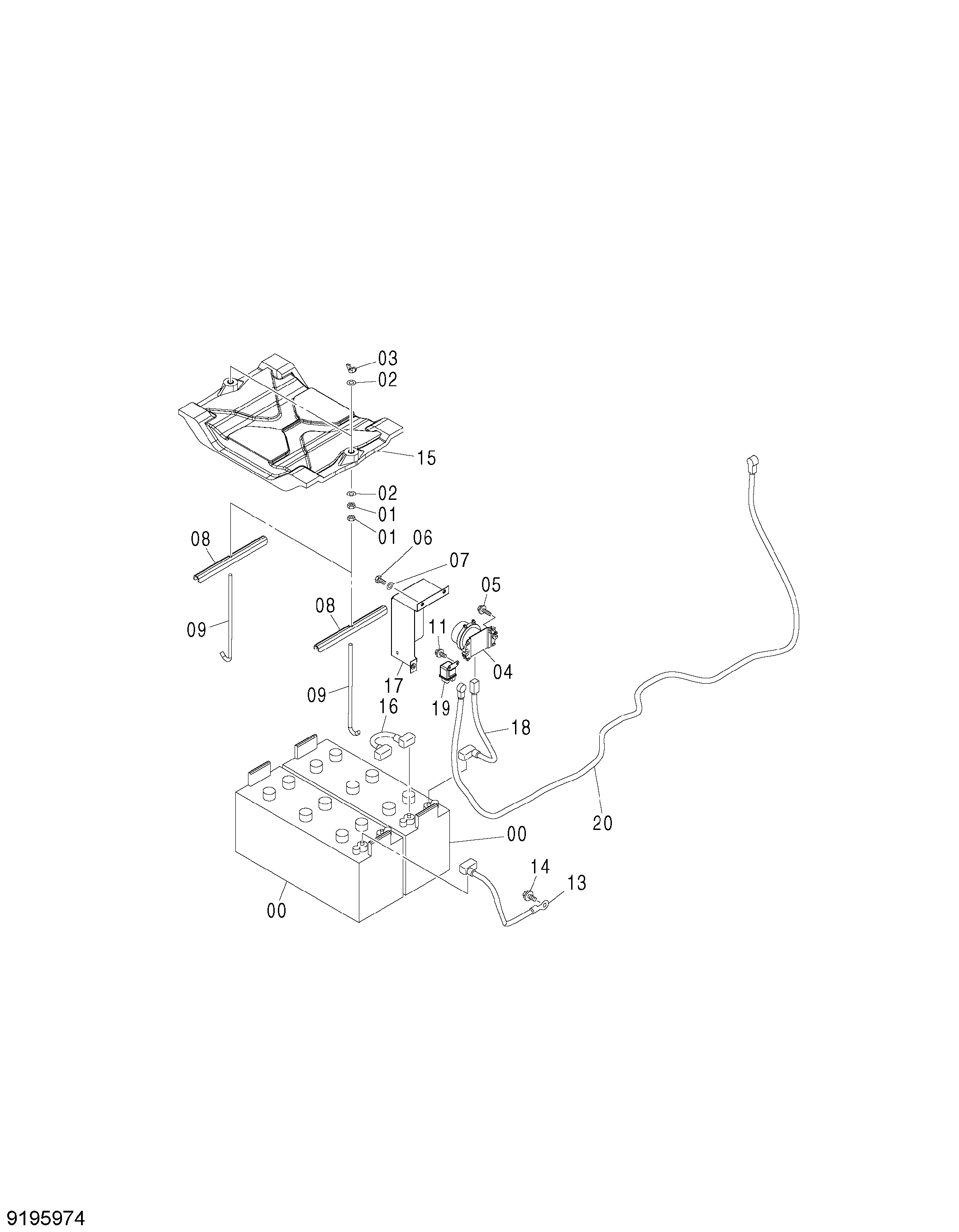

Заводская схема «Электрооборудование (A)» для HITACHI ZX240LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431289 | Аккумулятор (110) | 2 |
| 01 | J950010 | Гайка | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | M570010 | Гайка винг | 2 |
| 04 | 4255762 | Реле аккумулятор | 1 |
| 05 | J260830 | Болт с шайбой | 2 |
| 05A | J900830 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J900816 | Болт | 3 |
| 07 | A590108 | Плоская шайба | 3 |
| 08 | 4435074 | Опора | 2 |
| 09 | 4430289 | Болт крюк | 2 |
| 11 | J260620 | Болт с шайбой | 2 |
| 11A | J900620 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 13 | 4263509 | Жгут проводов | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4351892 | Крышка аккумулятор | 1 |
| 16 | 4350736 | Жгут проводов | 1 |
| 17 | 3087816 | Крышка | 1 |
| 18 | 4445593 | Жгут проводов | 1 |
| 19 | 4452159 | Реле | 1 |
| 20 | 4263508 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
