Дренажные трубопроводы — HITACHI ZX240LC-3G

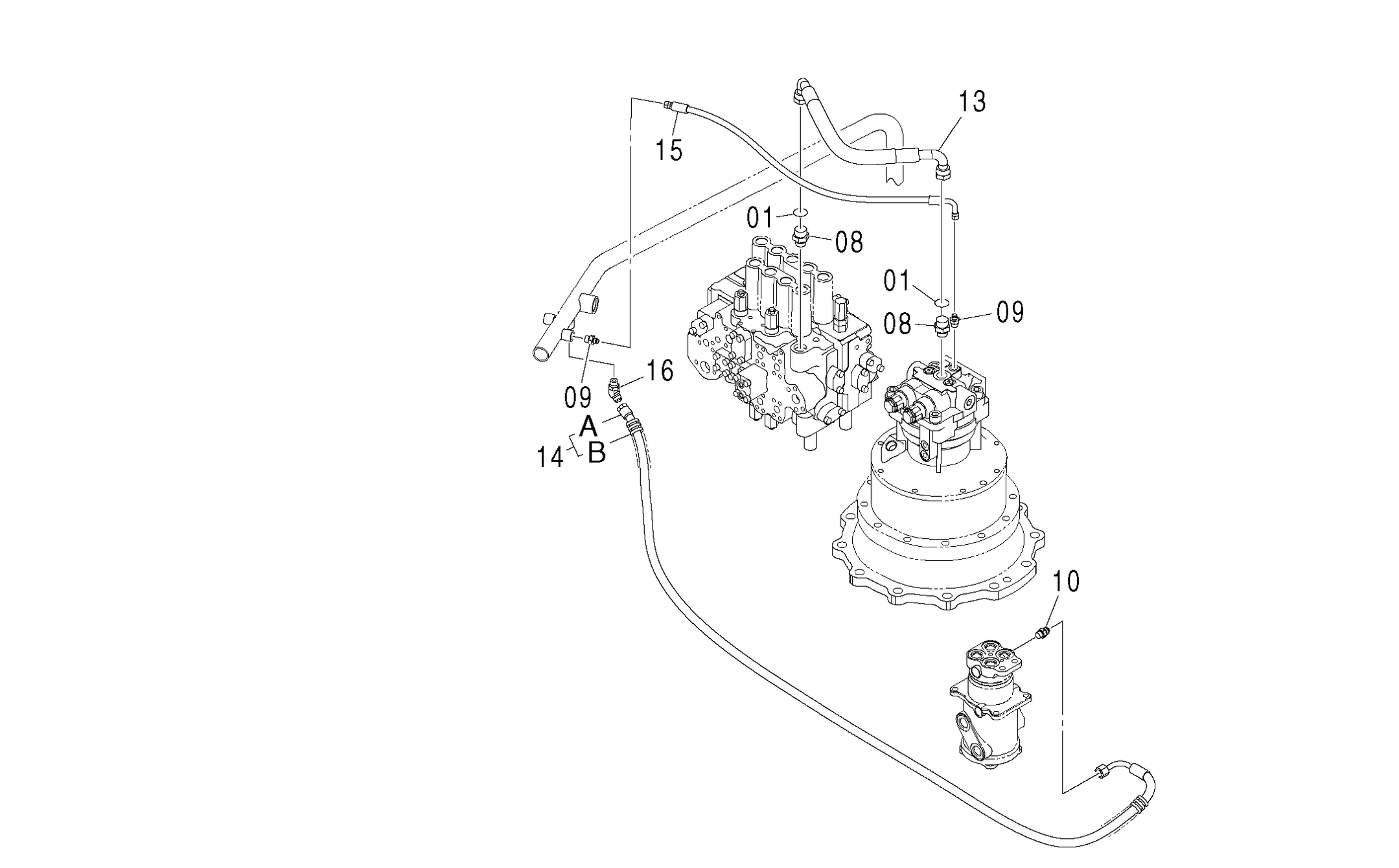

Заводская схема «Дренажные трубопроводы» для HITACHI ZX240LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | A853166 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A852133 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852134 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4442854 | Шланг | 1 |
| 14 | 9199986 | Шланг в сборе | 1 |
| 14A | 4313443 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 3 |
| 15 | 4453023 | Шланг | 1 |
| 16 | A852234 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
