Пилотные гидролинии (моноблочный стрела) — HITACHI ZX240LC-3G

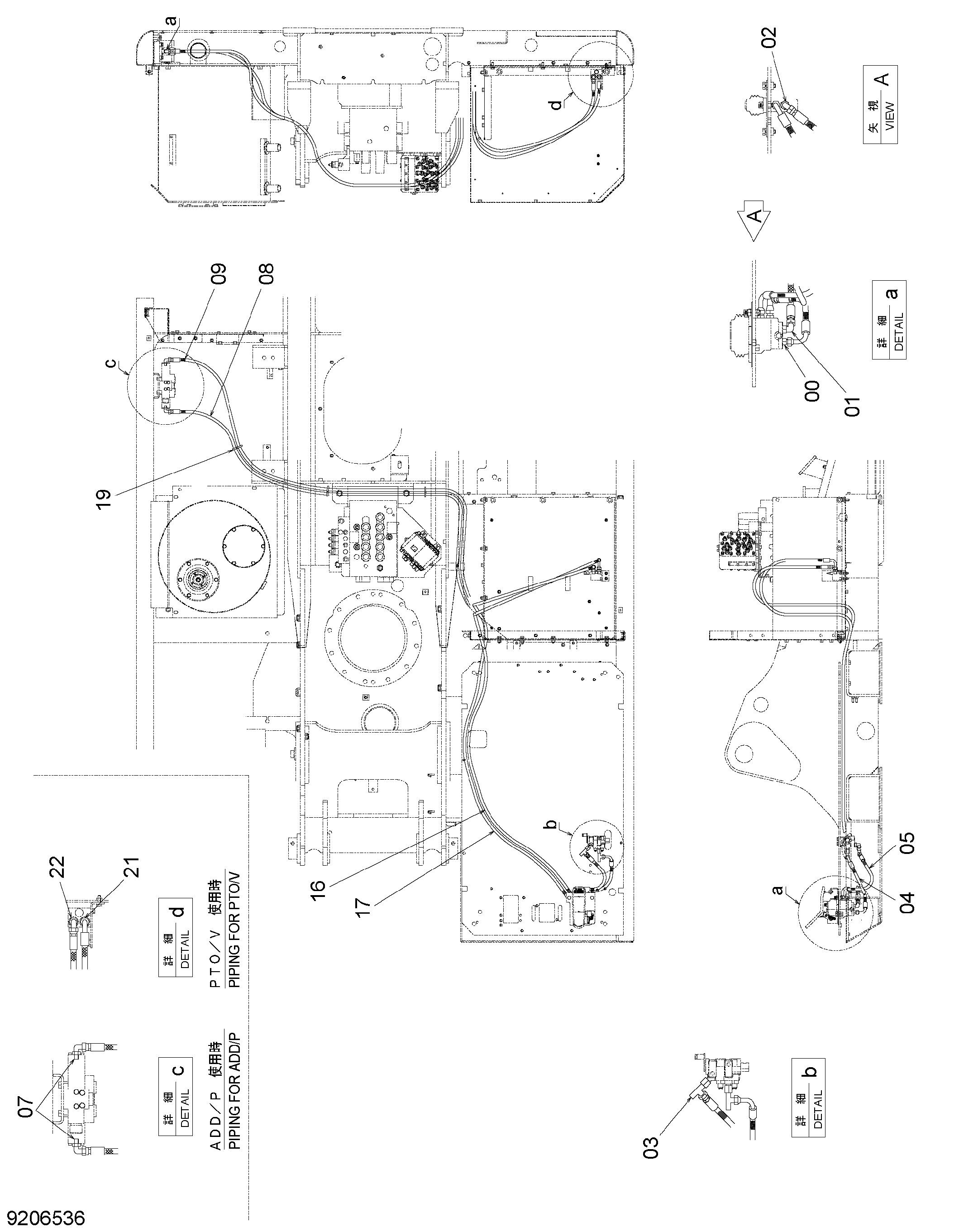

Заводская схема «Пилотные гидролинии (моноблочный стрела)» для HITACHI ZX240LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4239976 | Унион S | 1 |
| 03 | 4246672 | Соединительный штуцер | 2 |
| 04 | 4229857 | Шланг | 1 |
| 05 | 4229857 | Шланг | 1 |
| 07 | A852323 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4326446 | Шланг | 1 |
| 09 | 4343806 | Шланг | 1 |
| 16 | 4313355 | Шланг | 1 |
| 17 | 4313355 | Шланг | 1 |
| 19 | 4055312 | Ленточный зажим | 10 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852333 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
