Дополнительный. насос (2) — HITACHI ZX240LC-3G

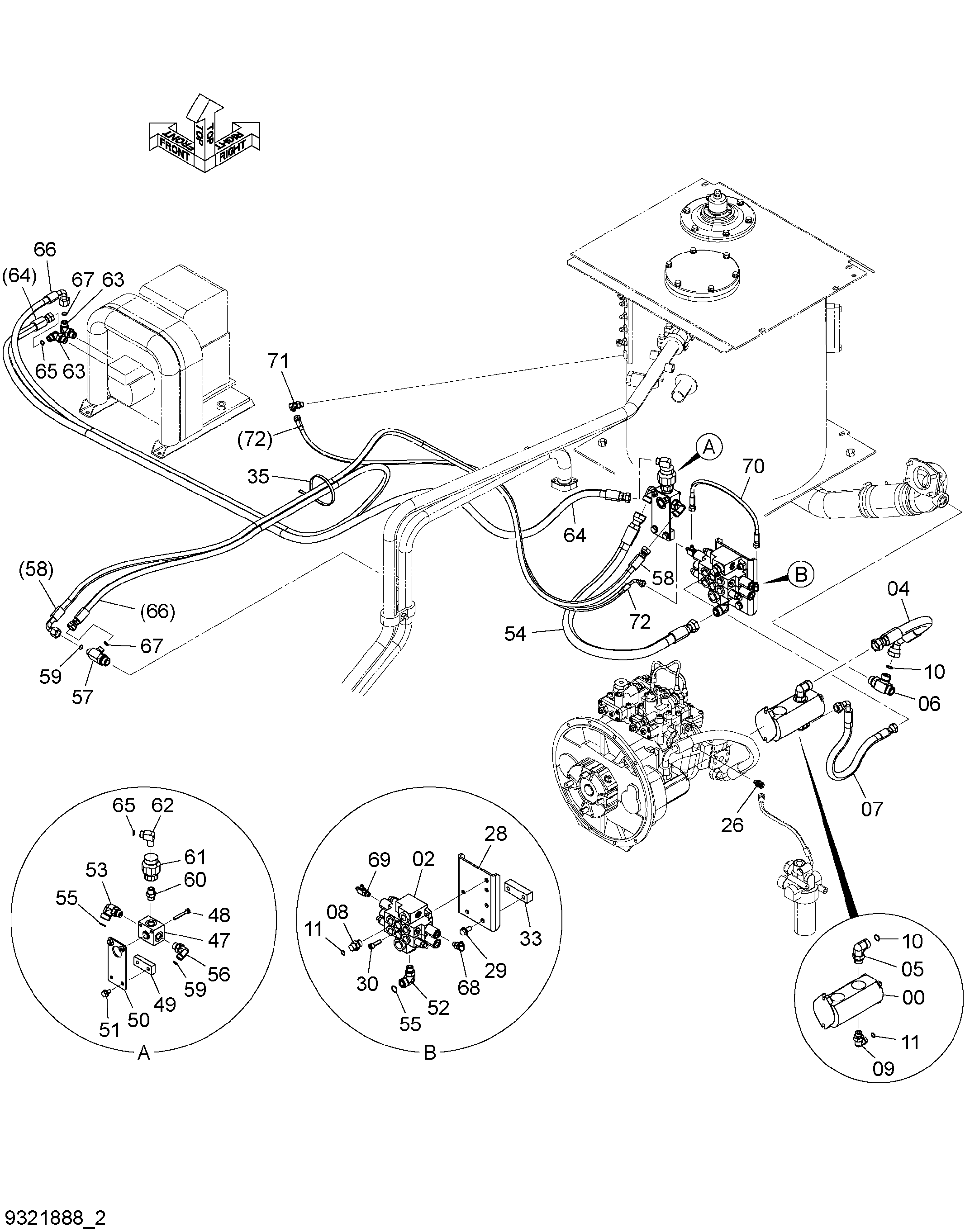

Заводская схема «Дополнительный. насос (2)» для HITACHI ZX240LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218033 | Шестерённый насос | 1 |
| 02 | 4715929 | Гидрораспределитель | 1 |
| 04 | 4264410 | Шланг | 1 |
| 05 | A853366 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A853466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4359143 | Шланг | 1 |
| 08 | A853144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4138938 | Уплотнительное кольцо | 2 |
| 26 | A852222 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 9773309 | Кронштейн | 1 |
| 29 | J271230 | Болт с шайбой | 2 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J781035 | Болт с внутренним шестигранником | 3 |
| 33 | 4308470 | Седло винта | 1 |
| 35 | 4121859 | Ленточный зажим | 1 |
| 47 | 4340948 | Клапан селектор | 1 |
| 48 | J260860 | Болт с шайбой | 2 |
| 48A | J900860 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | 4349702 | Седло винта | 1 |
| 50 | 9773389 | Кронштейн | 1 |
| 51 | J271020 | Болт с шайбой | 2 |
| 51A | J901020 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | A853346 | Угловой штуцер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | A853346 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4722779 | Шланг | 1 |
| 55 | 4187308 | Уплотнительное кольцо | 2 |
| 56 | A853344 | Угловой штуцер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | A853464 | Тройник | 1 |
| 57A | 4506424 | Уплотнительное кольцо | 1 |
| 58 | 4722780 | Шланг | 1 |
| 59 | 4138938 | Уплотнительное кольцо | 2 |
| 60 | 4234652 | Адаптер | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4146466 | Клапан словретер | 1 |
| 62 | 4274178 | Угловой штуцер | 1 |
| 63 | A853344 | Угловой штуцер | 2 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | 4722781 | Шланг | 1 |
| 65 | 4138938 | Уплотнительное кольцо | 2 |
| 66 | 4722782 | Шланг | 1 |
| 67 | 4138938 | Уплотнительное кольцо | 2 |
| 68 | A852322 | Угловой штуцер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | A852422 | Тройник | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4436352 | Шланг | 1 |
| 71 | A852332 | Угловой штуцер | 1 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4607552 | Шланг | 1 |
| 73 | 4446406 | Защитный кожух | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
