Вспомогательный трубопроводы (2.96m рукоять) — HITACHI ZX240LC-3G

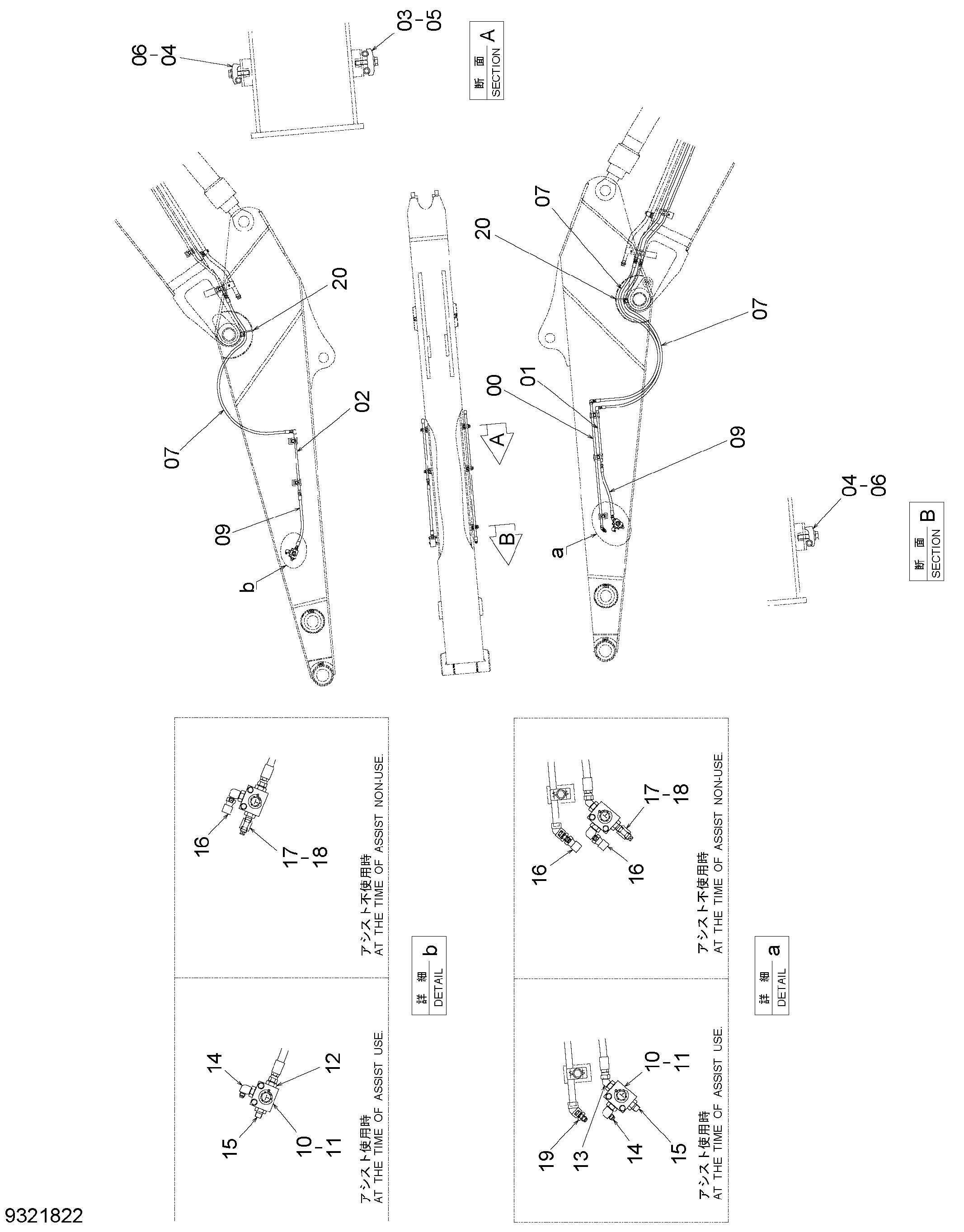

Заводская схема «Вспомогательный трубопроводы (2.96m рукоять)» для HITACHI ZX240LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079434 | Трубка | 1 |
| 01 | 9770010 | Трубка | 1 |
| 02 | 9770009 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 2 |
| 04 | 4190124 | Хомут трубки | 3 |
| 05 | J271255 | Болт с шайбой | 2 |
| 05A | J901255 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4665706 | Болт с шайбой | 3 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4489417 | Шланг | 3 |
| 09 | 4224452 | Шланг | 2 |
| 10 | 4340948 | Клапан селектор | 2 |
| 11 | J260860 | Болт с шайбой | 4 |
| 11A | J900860 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | A852143 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852243 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852343 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4142256 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4223518 | Пробка унион | 3 |
| 17 | 94-0676 | Разъём S | 2 |
| 18 | 94-2023 | Пробка | 2 |
| 19 | 4154652 | Адаптер | 1 |
| 20 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
