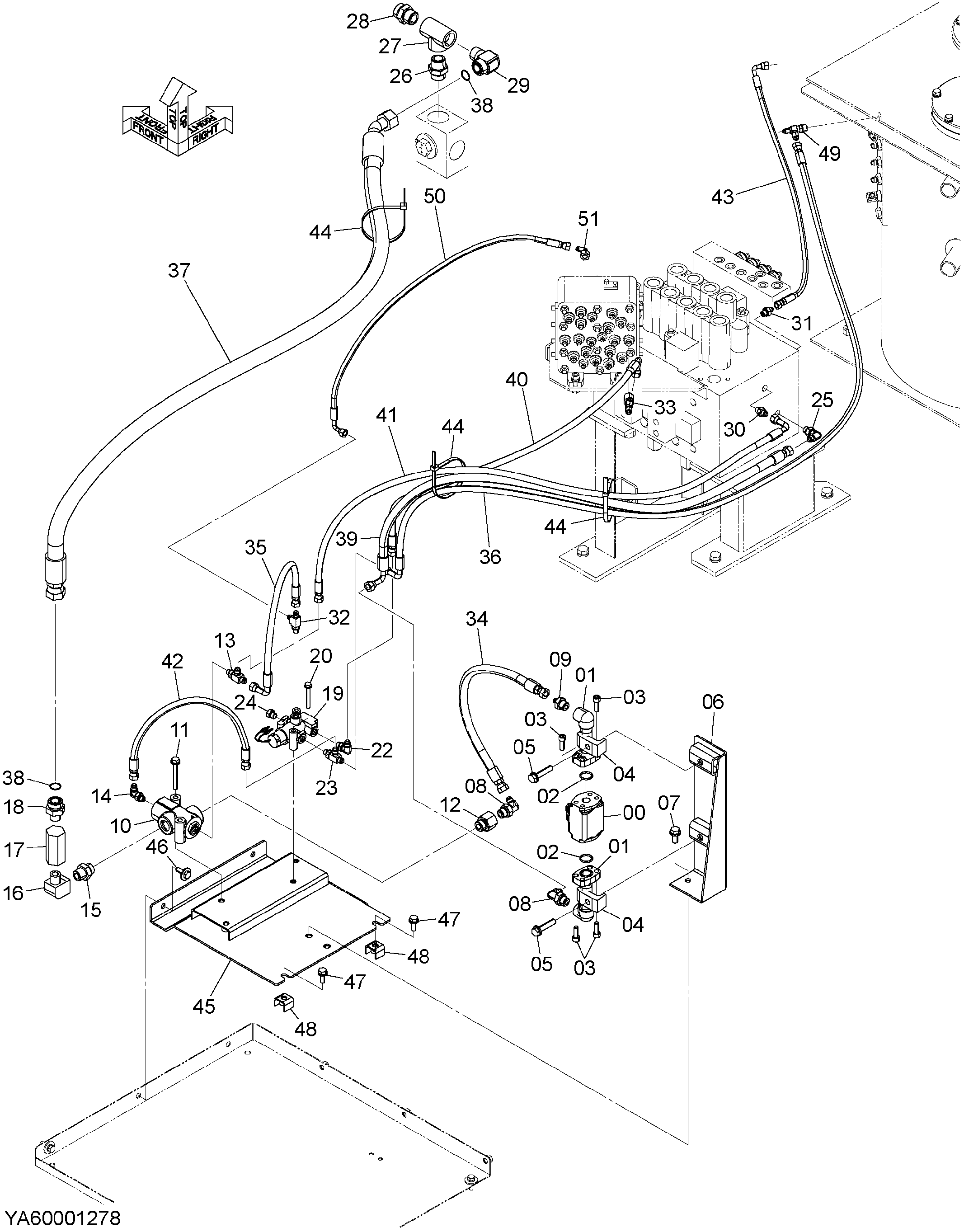

Пилотные гидролинии (PTO/V, поток производительность селектор) — HITACHI ZX240LC-3G
Заводская схема «Пилотные гидролинии (PTO/V, поток производительность селектор)» для HITACHI ZX240LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330223 | Клапан словретур | 1 |
| 01 | 9754482 | Трубка | 2 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 4190126 | Хомут трубки | 2 |
| 05 | J271260 | Болт с шайбой | 2 |
| 05A | J901260 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 8107359 | Кронштейн | 1 |
| 07 | J271230 | Болт с шайбой | 2 |
| 07A | J901230 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | A852343 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852143 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4629744 | Запорный клапан | 1 |
| 11 | J271080 | Болт с шайбой | 2 |
| 11A | J901080 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4263450 | Переходник S | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A852423 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4208243 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 94-0633 | Угловой штуцер | 1 |
| 17 | 4131689 | Обратный клапан | 1 |
| 18 | 4209818 | Адаптер | 1 |
| 19 | 9218206 | Электромагнитный клапан | 1 |
| 20 | J260865 | Болт с шайбой | 2 |
| 20A | J900865 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | A852323 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852423 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852333 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4184837 | Адаптер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 94-0664 | Тройник | 1 |
| 28 | 4208659 | Адаптер | 1 |
| 29 | 4281216 | Угловой штуцер | 1 |
| 30 | A852123 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852122 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4219346 | Тройник | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4246672 | Соединительный штуцер | 1 |
| 34 | 9291541 | В сборе шланг | 1 |
| 34A | 4666686 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
| 35 | 9296103 | В сборе шланг | 1 |
| 35A | 4437737 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
| 36 | YA60000901 | В сборе шланг | 1 |
| 36A | 4436252 | Шланг | 1 |
| 36B | 4327315 | Защитный кожух | 6 |
| 37 | YA60001279 | В сборе шланг | 1 |
| 37A | 4297176 | Шланг | 1 |
| 37B | 4446406 | Защитный кожух | 7 |
| 38 | 4187328 | Уплотнительное кольцо | 2 |
| 39 | YA60001280 | В сборе шланг | 1 |
| 39A | 4424207 | Шланг | 1 |
| 39B | 4327315 | Защитный кожух | 4 |
| 40 | YA60001281 | В сборе шланг | 1 |
| 40A | 4606702 | Шланг | 1 |
| 40B | 4327315 | Защитный кожух | 3 |
| 41 | YA60001282 | В сборе шланг | 1 |
| 41A | 4611725 | Шланг | 1 |
| 42B | 4327315 | Защитный кожух | 4 |
| 42 | YA60001283 | В сборе шланг | 1 |
| 42A | 4474674 | Шланг | 1 |
| 42B | 4327315 | Защитный кожух | 2 |
| 43 | YA60001284 | В сборе шланг | 1 |
| 43A | 4442442 | Шланг | 1 |
| 43B | 4327315 | Защитный кожух | 2 |
| 44 | 4121859 | Ленточный зажим | 3 |
| 45 | YA40000981 | Крышка | 1 |
| 46 | J281030 | Болт с шайбой | 2 |
| 46A | J901030 | Болт | 1 |
| 46B | 4486055 | Шайба | 1 |
| 47 | J271030 | Болт с шайбой | 2 |
| 47A | J901030 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | 9761676 | Седло винта | 2 |
| 49 | 4239712 | Тройник | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 9286089 | В сборе шланг | 1 |
| 50A | 4437899 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 2 |
| 51 | 4346096 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
