Компрессор — HITACHI ZX240LC-3G

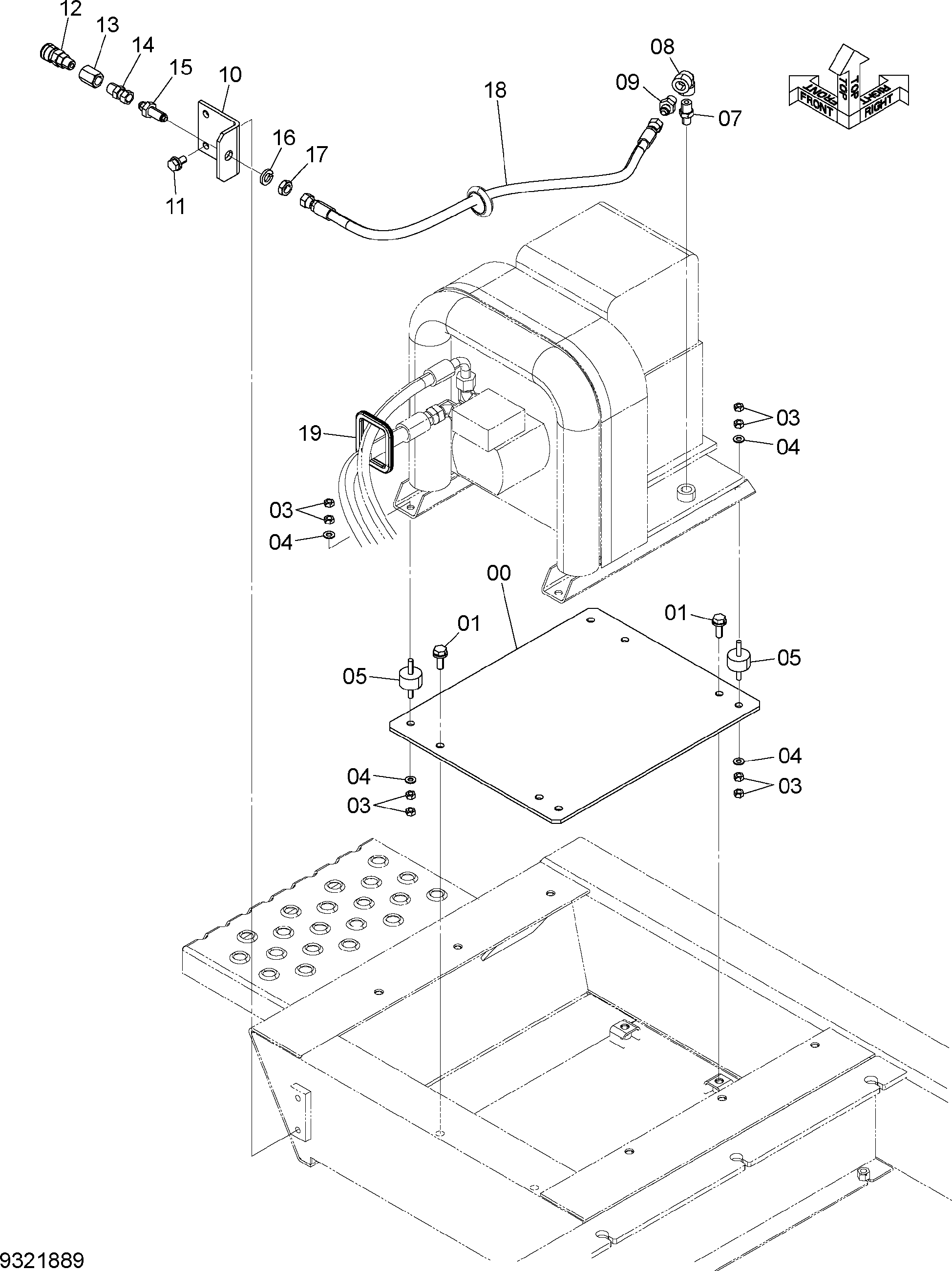

Заводская схема «Компрессор» для HITACHI ZX240LC-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4722859 | Пластина | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | M500807 | Гайка | 16 |
| 04 | A590108 | Плоская шайба | 8 |
| 05 | 4349723 | Клемма | 4 |
| 07 | 94-1902 | Адаптер | 1 |
| 08 | 94-0616 | Угловой штуцер | 1 |
| 09 | 4215650 | Адаптер | 1 |
| 10 | 4722777 | Кронштейн | 1 |
| 11 | J271020 | Болт с шайбой | 2 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4462582 | Быстросъёмное устройство | 1 |
| 13 | 94-0676 | Разъём S | 1 |
| 14 | 4215477 | Адаптер | 1 |
| 15 | 4202532 | Адаптер | 1 |
| 16 | A590914 | Пружинная шайба | 1 |
| 17 | 4202531 | Гайка | 1 |
| 18 | 4442656 | Шланг | 1 |
| 19 | 4445220 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240LC-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
