Основные гидролинии (2P-BOOM): 1 — HITACHI ZX240K

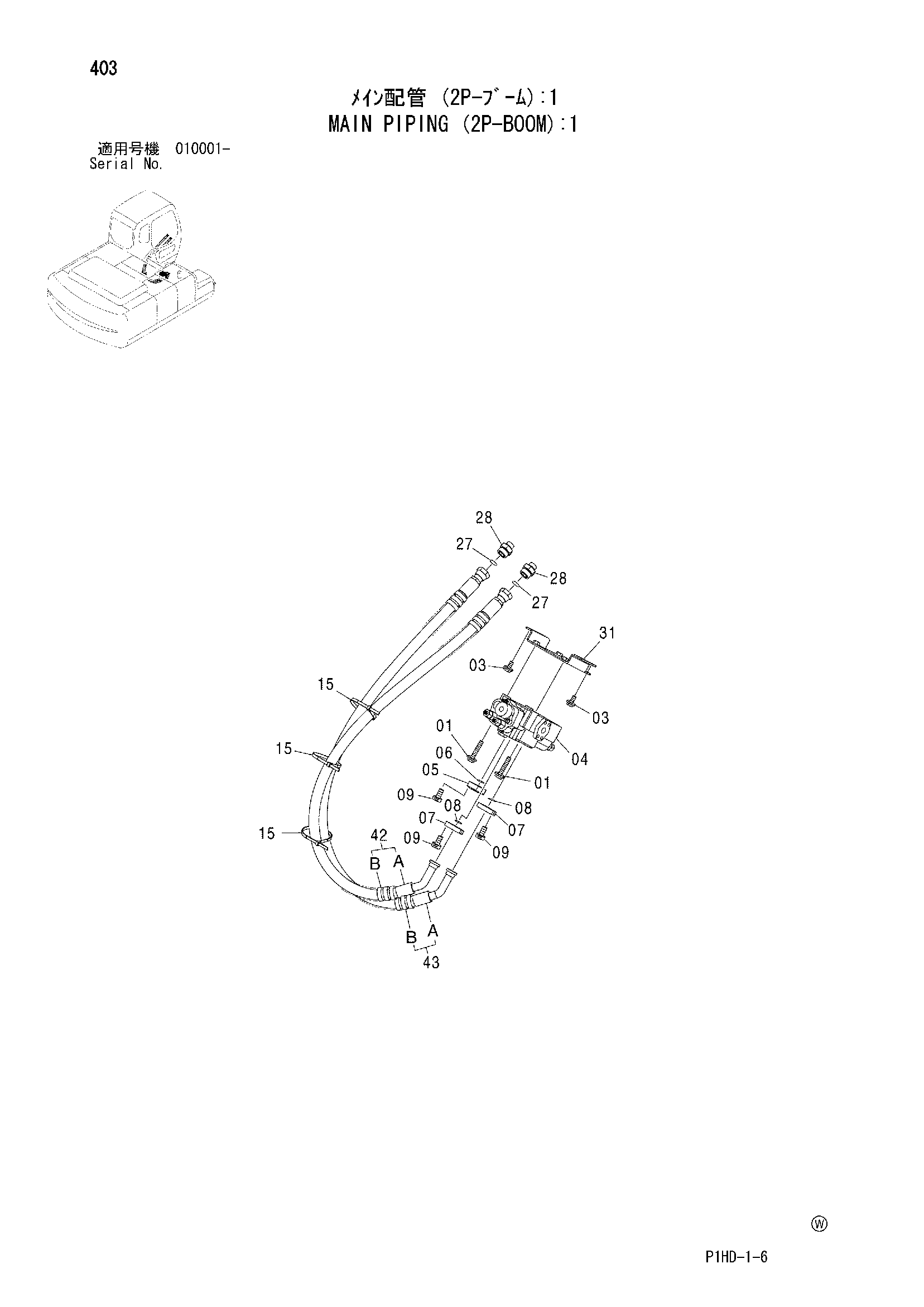

Заводская схема «Основные гидролинии (2P-BOOM): 1» для HITACHI ZX240K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011290 | Болт с шайбой | 3 |
| 01 | J271290 замена: J901290 | Болт с шайбой | 3 |
| 03 | J021230 | Болт с шайбой | 4 |
| 03 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 04 | 4602026 | Гидрораспределитель | 1 |
| 05 | 2046512 | Пластина | 1 |
| 06 | 4314064 | Уплотнительное кольцо | 1 |
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | 971489 | Уплотнительное кольцо | 2 |
| 09 | J781030 | Болт с внутренним шестигранником | 12 |
| 15 | 4121859 | Ленточный зажим | 3 |
| 27 | 4187328 | Уплотнительное кольцо | 2 |
| 28 | A853168 | Адаптер | 2 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 8095045 | Кронштейн | 1 |
| 42 | 9237689 | Шланг в сборе | 1 |
| 42A | 4617813 | Шланг | 1 |
| 42B | 4327294 | Защитный кожух | 6 |
| 43 | 9236828 | Шланг в сборе | 1 |
| 43A | 4617622 | Шланг | 1 |
| 43B | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
