Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела) — HITACHI ZX240K

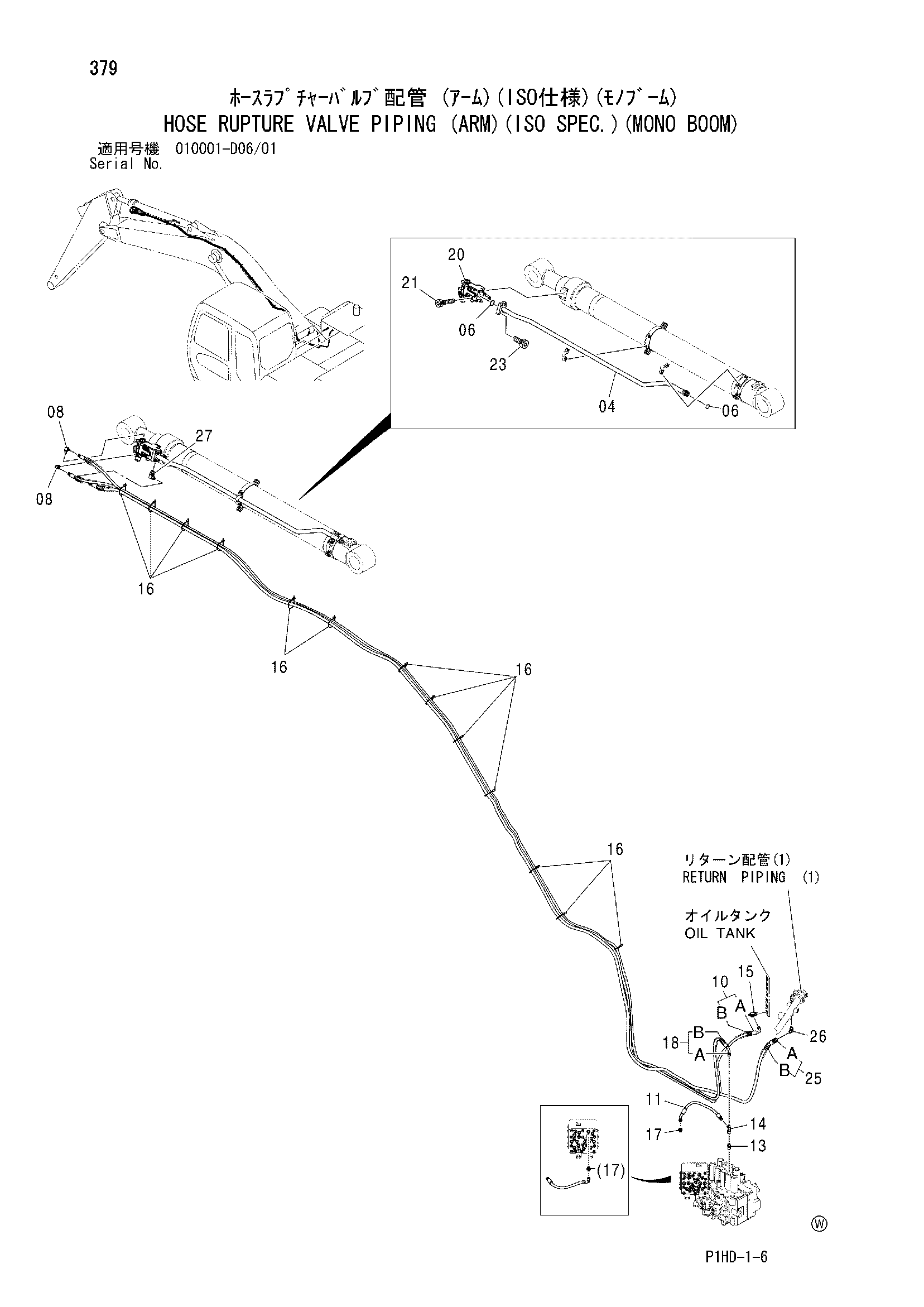

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела)» для HITACHI ZX240K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8083253 | Трубка | 1 |
| 04 | 8099064 | Трубка | 1 |
| 06 | A811035 | Уплотнительное кольцо | 2 |
| 08 | A852323 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9198611 | Шланг в сборе | 1 |
| 10A | 4450467 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 20 |
| 11 | 4436264 | Шланг | 1 |
| 13 | 4202422 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 15 | A852433 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 13 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 9200969 | Шланг в сборе | 1 |
| 18A | 4453822 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 21 |
| 20 | 4600844 | Удерживающий клапан | 1 |
| 21 | J781202 | Болт с внутренним шестигранником | 4 |
| 23 | J781240 | Болт с внутренним шестигранником | 4 |
| 25 | 9220133 | Шланг сс'й | 1 |
| 25A | 4483972 | Шланг | 1 |
| 25B | 4327293 | Ротектор | 24 |
| 26 | A852234 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852344 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
