Гидроцилиндр стрелы (правый) — HITACHI ZX240K

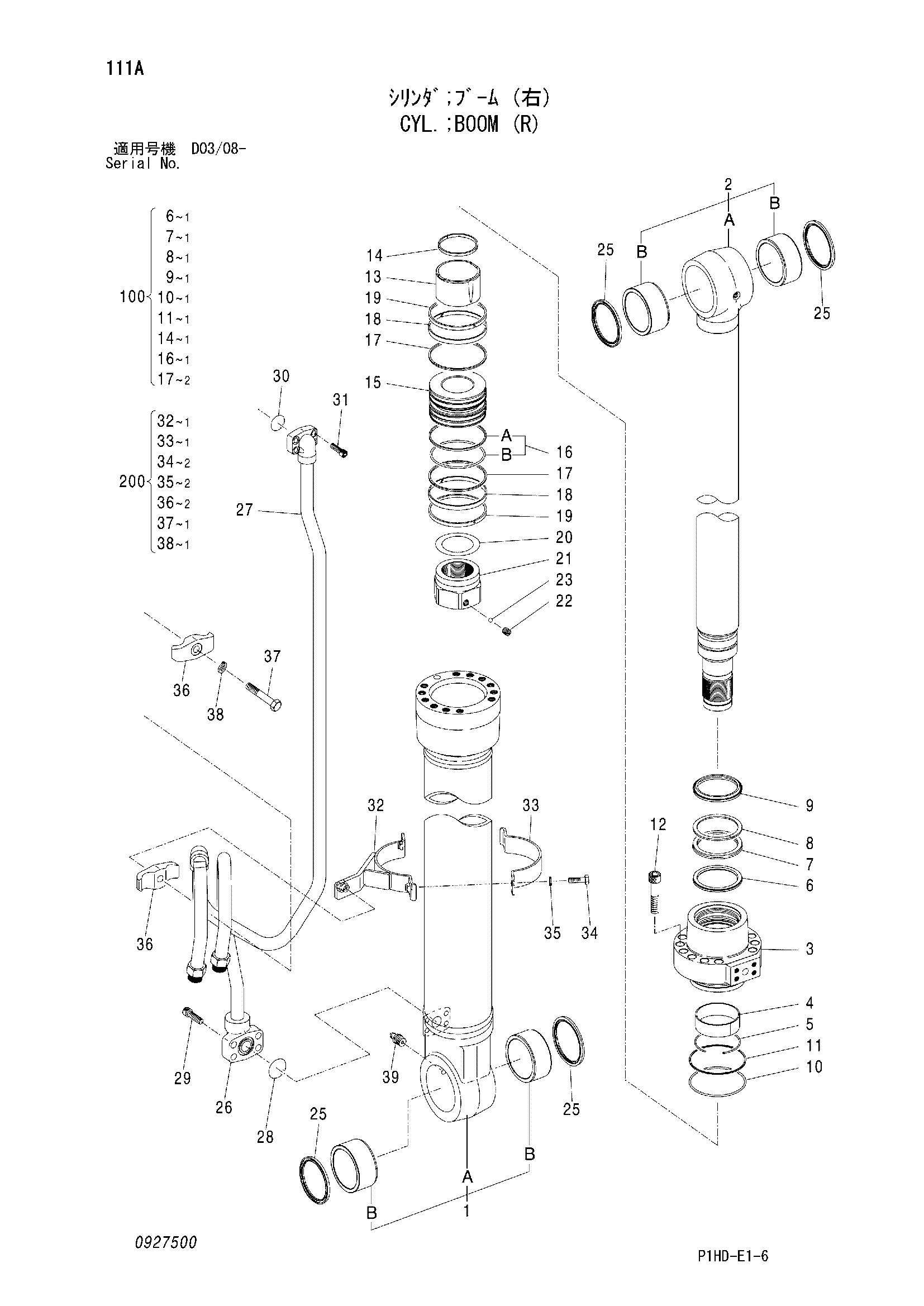

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX240K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4613892 | Гидроцилиндр стрелы | 1 | |
| 1 | 0926609 | Трубка гидроцилиндр.в сборе | 1 |
| 1A | 0926601 | Труба гидроцилиндра | 1 |
| 1B | 4355875 | Втулка пальца | 2 |
| 2 | 0926610 | Шток поршня | 1 |
| 2A | 0926602 | Шток поршня | 1 |
| 2B | 4355875 | Втулка пальца | 2 |
| 3 | 0926603 | Головка гидроцилиндра | 1 |
| 4 | 0325904 | Втулка | 1 |
| 5 | 0237407 | Стопорное кольцо | 1 |
| 6 | 4469112 замена: 0927507 | Кольцо | 1 |
| 6 | 0927507 | Кольцо | 1 |
| 7 | 0105301 замена: 0927508 | U-образная манжета | 1 |
| 7 | 0927508 | U-образная манжета | 1 |
| 8 | 0237419 | Опорное кольцо | 1 |
| 9 | 4428492 | Грязесъёмное кольцо | 1 |
| 10 | A811120 | Уплотнительное кольцо | 1 |
| 11 | 0223704 | Опорное кольцо | 1 |
| 12 | 0409705 | Болт с внутренним шестигранником | 12 |
| 13 | 0829306 | Амортизирующий подшипник | 1 |
| 14 | 4469113 | Уплотнение | 1 |
| 15 | 0737505 | Поршень | 1 |
| 16 | 0223706 | Уплотнительное кольцо | 1 |
| 17 | 0496706 | Опорное кольцо | 2 |
| 18 | 0926604 | Направляющее кольцо | 2 |
| 19 | 0223713 | Кольцо | 2 |
| 20 | 0400909 | Регулировочная шайба | 1 |
| 21 | 0776406 | Гайка | 1 |
| 22 | 0309011 | Установочный винт | 1 |
| 23 | 0111707 | Стальной шарик | 1 |
| 25 | 0400902 замена: 4067901 | Грязесъёмное кольцо | 4 |
| 25 | 4067901 | Пылезащитное уплотнение | 4 |
| 26 | 0927501 | Трубка | 1 |
| 27 | 0927502 замена: 0927503 | Трубка | 1 |
| 27 | 0927503 | Трубка | 1 |
| 28 | 984614 | Уплотнительное кольцо | 1 |
| 29 | M341236 | Болт с внутренним шестигранником | 4 |
| 30 | 4506430 | Уплотнительное кольцо | 1 |
| 31 | 4486953 замена: M341030 | Болт с внутренним шестигранником | 4 |
| 31 | M341030 | Болт с внутренним шестигранником | 4 |
| 32 | 0926607 | Лента | 1 |
| 32 | 0927504 | Лента | 1 |
| 33 | 0309017 | Лента | 1 |
| 34 | J021035 | Болт | 2 |
| 35 | A590910 | Шайба | 2 |
| 36 | 0236915 | Держатель | 2 |
| 36 | 0309021 | Держатель | 2 |
| 37 | 0254312 | Болт | 1 |
| 37 | 0667013 | Болт | 2 |
| 38 | A590914 | Пружинная шайба | 1 |
| 38 | 0208516 | Пружинная шайба | 2 |
| 39 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4624394 замена: 4662069 | Комплект уплотнений | 1 |
| 100 | 4662069 | Комплект уплотнений | 1 |
| 200 | 0926611 | Комплект лента | 1 |
| 200 | 0927505 | Комплект лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
