Шланг защита от разрыва клапан трубопроводы (позиционирование)(ISO специальное исполнение.)(2P-BOOM): 1 — HITACHI ZX240K

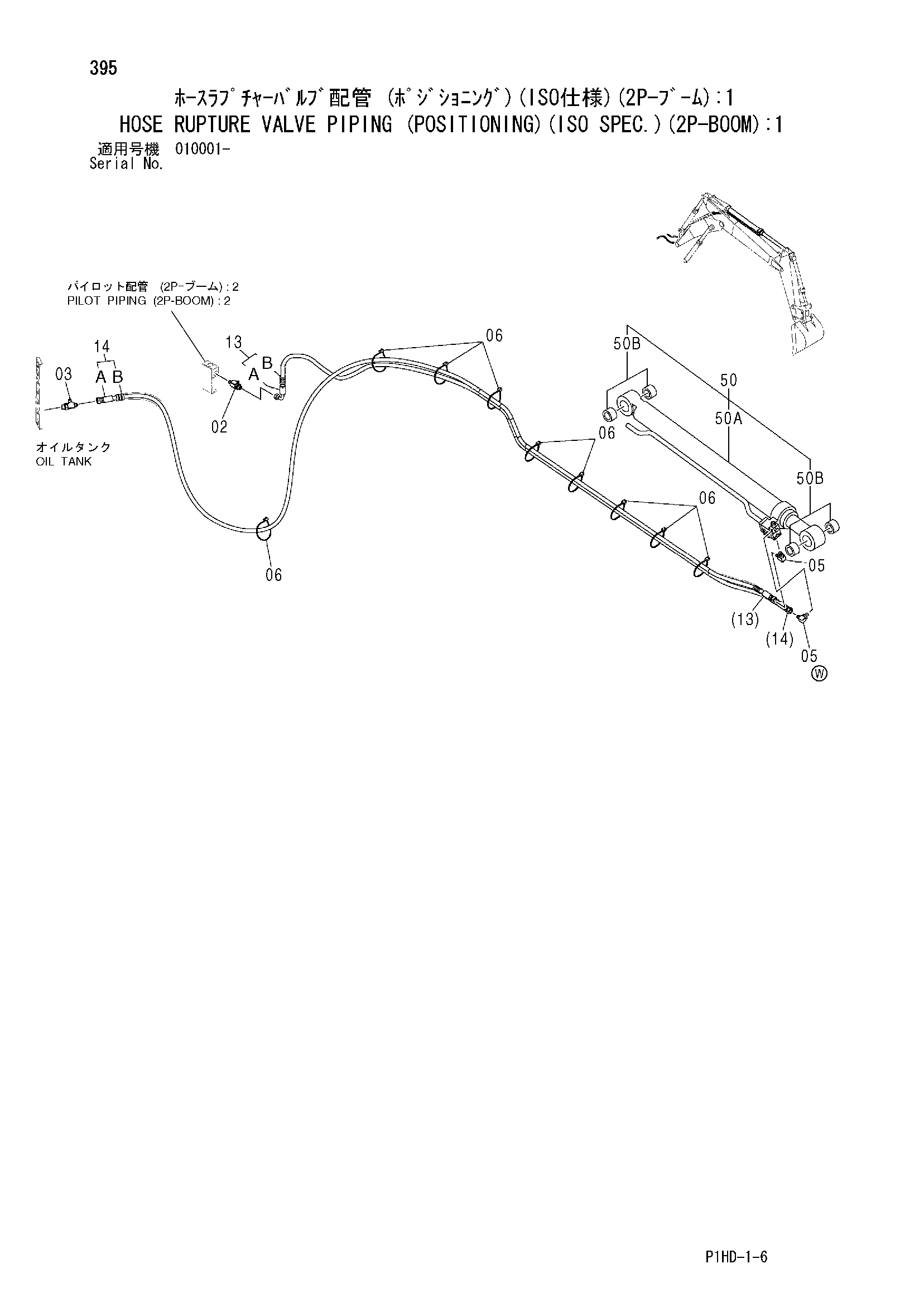

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(ISO специальное исполнение.)(2P-BOOM): 1» для HITACHI ZX240K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4208909 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852433 | Тройник | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4055312 | Ленточный зажим | 10 |
| 13 | 9237991 | Шланг в сборе | 1 |
| 13A | 4618389 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 8 |
| 14 | 9237994 | Шланг в сборе | 1 |
| 14A | 4618390 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 10 |
| 50 | 9233342 | Гидроцилиндр | 1 |
| 50A | 4610576 | Гидроцилиндр | 1 |
| 50B | 4397790 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
