Обратные трубопроводы (1) — HITACHI ZX240K

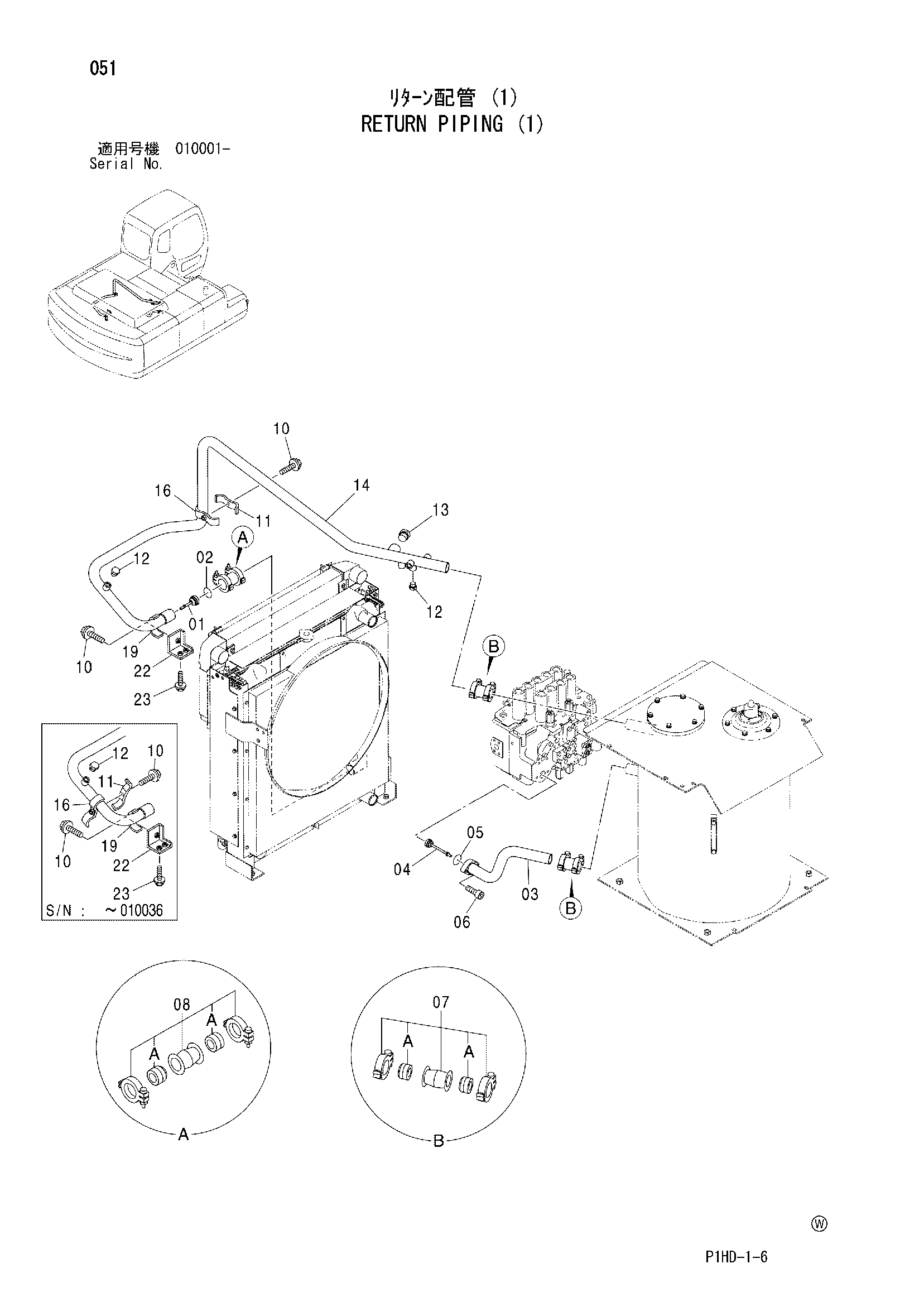

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX240K. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4276584 | Клапан | 1 |
| 02 | 991718 | Стопорное кольцо | 1 |
| 03 | 8079530 | Обратная трубка | 1 |
| 04 | 4272164 замена: 4484198 | Клапан | 1 |
| 04 | 4484198 | Клапан | 1 |
| 05 | A811040 | Уплотнительное кольцо | 1 |
| 06 | J781040 | Болт с внутренним шестигранником | 2 |
| 07 | 4069801 | Муфта | 2 |
| 07A | 4196259 | Уплотнение кольцо | 2 |
| 08 | 4067834 | Муфта | 1 |
| 08A | 4196260 | Уплотнение кольцо | 2 |
| 10 | J011270 замена: J011270 | Болт с шайбой | 3 |
| 10 | J011270 | Болт с шайбой | 2 |
| 10 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 11 | 4053696 замена: 4053696 | Хомут трубки | 2 |
| 11 | 4053696 | Хомут трубки | 1 |
| 12 | A885003 | Пробка | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A885008 | Пробка | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 7039707 | Обратная трубка | 1 |
| 16 | 9756186 замена: 9756186 | Хомут трубки | 2 |
| 16 | 9756186 | Хомут трубки | 1 |
| 19 | 4053698 | Хомут трубки | 1 |
| 22 | 8086057 | Кронштейн | 1 |
| 23 | J021030 | Болт с шайбой | 2 |
| 23 | J271030 замена: J901030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
