Гусеничная цепь (LC гусеница)[STD] — HITACHI ZX240K

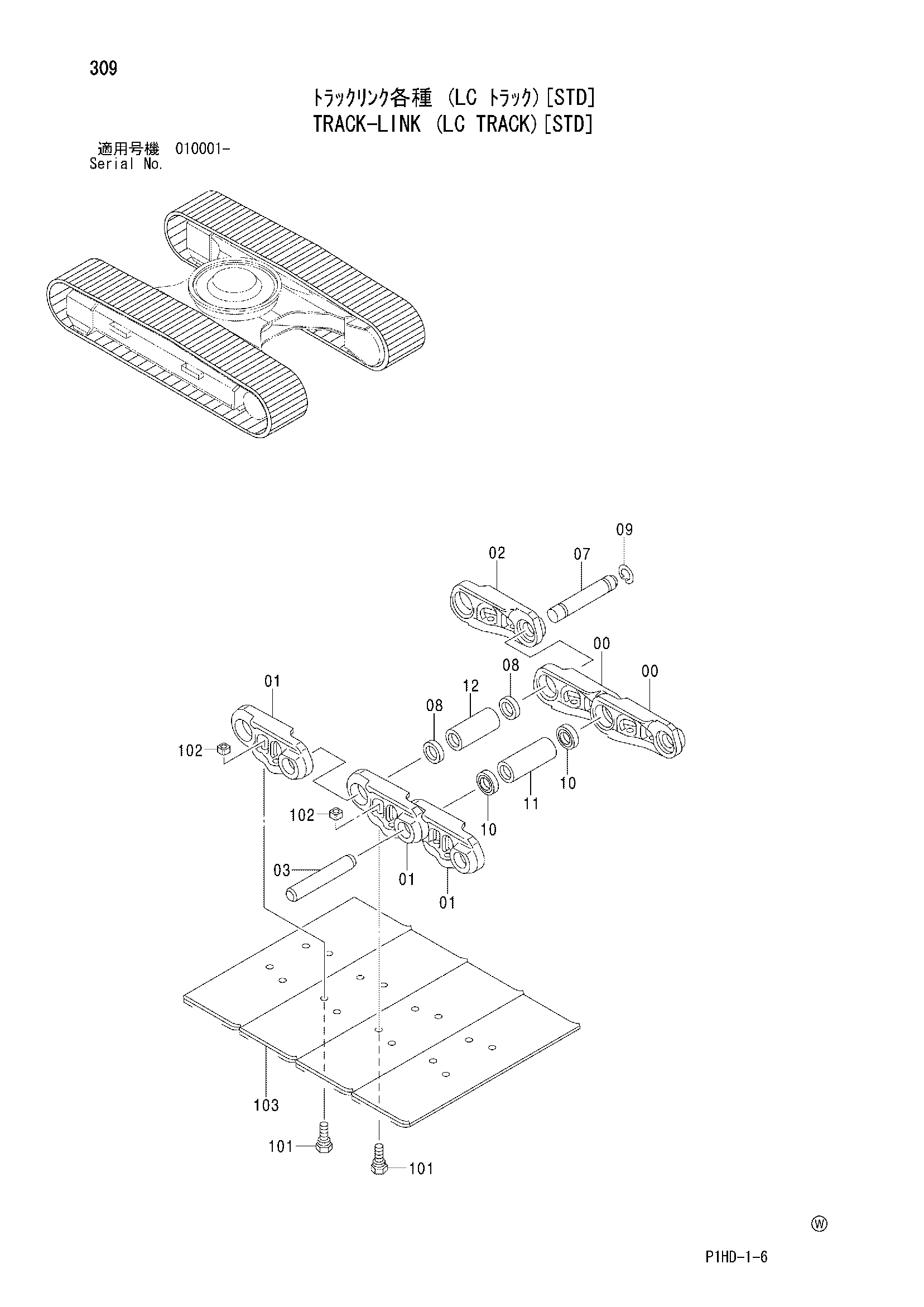

Заводская схема «Гусеничная цепь (LC гусеница)[STD]» для HITACHI ZX240K. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь (LC гусеница)[STD] HITACHI ZX240K](/catalog-drawings/5a/5ab01a4d-68ed-4251-be74-34ba3c36a046.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9150020 | Гусеничная цепь в сборе (600G) | 2 | |
| 9243247 | Гусеничная цепь в сборе | 2 | |
| 9155444 | Гусеничная цепь в сборе | 2 | |
| 9151337 | Гусеничная цепь в сборе (700G) | 2 | |
| 9151339 | Гусеничная цепь в сборе (800G) | 2 | |
| 9151341 | Гусеничная цепь в сборе (600F) | 2 | |
| 9155796 | Гусеничная цепь в сборе (760A) | 2 | |
| 9151343 | Гусеничная цепь в сборе (900A) | 2 | |
| 00-12 | 9202848 | Гусеничная цепь в сборе | 1 |
| 00 | 1028977 | Гусеничная цепь B | 50 |
| 01 | 1028978 | Гусеничная цепь B | 51 |
| 02 | 4456823 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 50 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4408124 | Уплотнение | 100 |
| 11 | 4386609 | Втулка | 50 |
| 12 | 4345302 | Соединительная втулка | 1 |
| 101 | 4255637 | Болт башмак (грунтозацеп) | 204 |
| 101 | 4286126 | Болт башмак (плоский) | 204 |
| 101 | 4289694 | Болт башмак (триангле) | 204 |
| 102 | 4255638 | Гайка | 204 |
| 103 | 2030005 | Башмак грунтозацеп (600G) | 51 |
| 103 | 2051741 | Башмак грунтозацеп (600DG) | 51 |
| 103 | 2038741 | Башмак грунтозацеп (600GK) | 51 |
| 103 | 2025187 | Башмак грунтозацеп (700G) | 51 |
| 103 | 2017550 | Башмак грунтозацеп (800G) | 51 |
| 103 | 1017202 | Башмак плоский (600F) | 51 |
| 103 | 1023719 | Башмак триангле (760A) | 51 |
| 103 | 1017444 | Башмак триангле (900A) | 51 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240K и серийный номер машины. Это снижает риск заказа детали другого исполнения.
