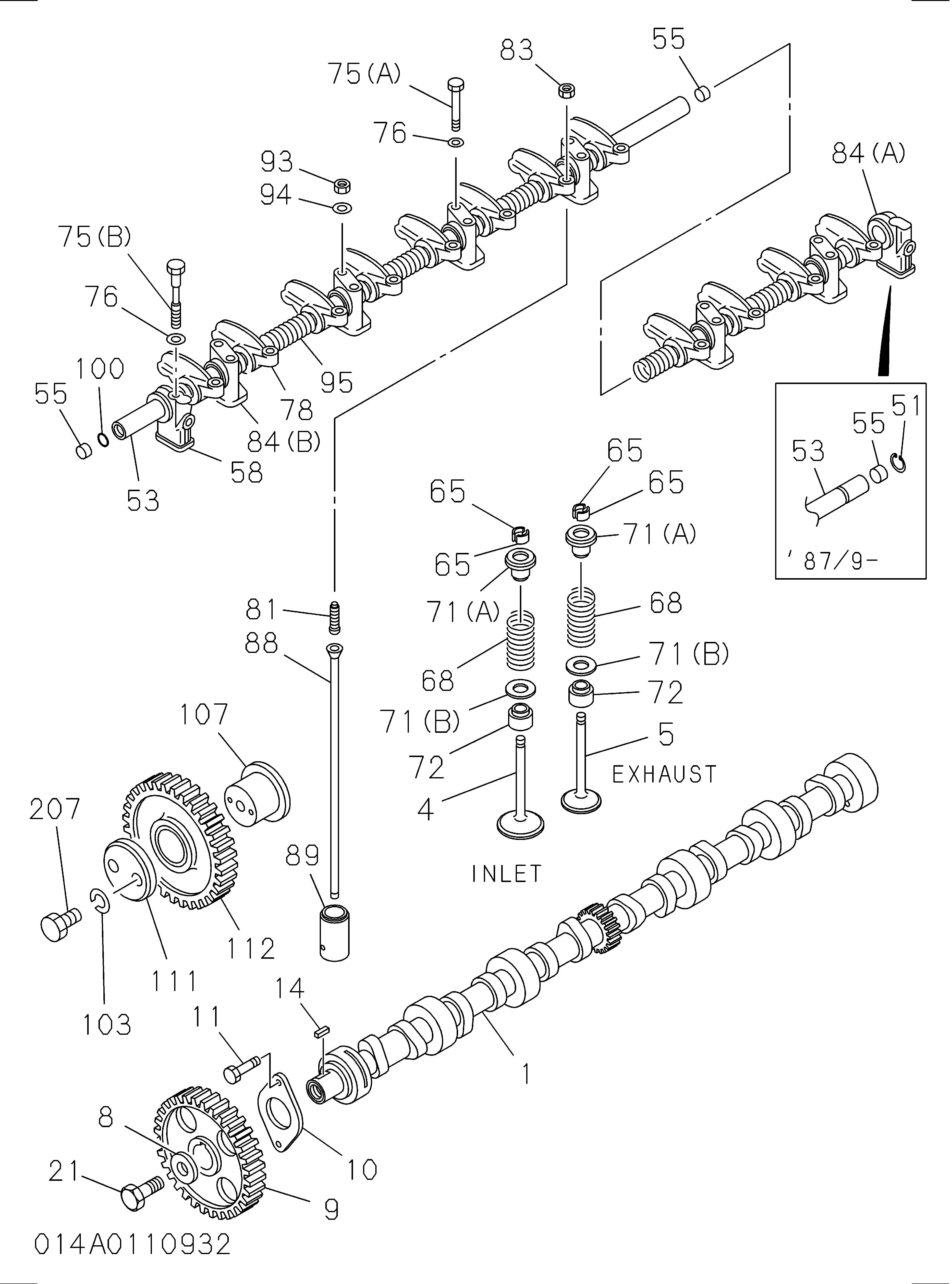

014: Распределительный вал и клапаны — HITACHI ZX240H
Заводская схема «014: Распределительный вал и клапаны» для HITACHI ZX240H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1125140050 | Камсхафт | 1 |
| 001 | 1125140050 | Камсхафт | 1 |
| 001 | 1125140050 | Камсхафт | 1 |
| 004 | 1125511650 | Клапан INL | 6 |
| 005 | 1125521110 | Клапан EXH | 6 |
| 005 | 1125521110 | Клапан EXH | 6 |
| 008 | 9098518503 | Шайба CM/вал шестерня | 1 |
| 009 | 1125220162 | Шестерня CM/вал | 1 |
| 010 | 9116810150 | Пластина упорный | 1 |
| 011 | 0500408250 | Болт упорный пластина TO C/BL | 2 |
| 011 | 0505408250 | Болт упорный пластина TO C/BL | 2 |
| 014 | 9080307130 | Шпонка CM/вал | 1 |
| 021 | 9920614280 | Болт CM/вал металлический, NO 7 | 1 |
| 037(A) | 9116910481 | Металлический CM/вал | 1 |
| 037(B) | 9116930351 | Металлический CM/вал | 5 |
| 051 | 9091800190 | Кольцо стопорный, коромысло рукоять вал | 1 |
| 053 | 1126210621 | Вал коромысло рукоять | 1 |
| 053 | 1126210940 | Вал коромысло рукоять | 1 |
| 055 | 9126260050 | Пробка коромысло вал концевой | 2 |
| 058 | 5126280120 | Кронштейн коромысло вал, передний | 1 |
| 065 | 5125650060 | Втулка разрезной | 24 |
| 068 | 1125610991 | Пружина клапан | 12 |
| 071(A) | 8941145790 | Сиденье SPR | 12 |
| 071(B) | 5125630010 | Сиденье SPR | 12 |
| 072 | 8971201670 | Уплотнение клапан направляющая | 12 |
| 072 | 8971201670 | Уплотнение клапан направляющая | 12 |
| 075(A) | 1090005670 | Болт кронштейн | 8 |
| 075(B) | 9096021480 | Болт кронштейн | 1 |
| 076 | 9098514300 | Шайба PL, кронштейн | 9 |
| 078 | 1126112490 | Рукоять коромысло | 12 |
| 078 | 1126112490 | Рукоять коромысло | 12 |
| 081 | 9126160420 | Винт ADJ, коромысло рукоять | 12 |
| 083 | 9091115080 | Гайка ADJ винт, LK | 12 |
| 083 | 0911115080 | Гайка ADJ винт, LK | 12 |
| 084(B) | 9126281050 | Кронштейн коромысло вал, интер | 6 |
| 088 | 1125750360 | Шток пусх | 12 |
| 089 | 5125710033 | Таппет клапан | 12 |
| 093 | 1094001160 | Гайка кронштейн | 4 |
| 094 | 9098514300 | Шайба PL, кронштейн | 4 |
| 095 | 1095803350 | Пружина коромысло вал | 5 |
| 100 | 5096230600 | Прокладка коромысло рукоять вал | 1 |
| 103 | 9091505100 | Шайба LK, упорный втулка | 2 |
| 103 | 0915105100 | Шайба LK, упорный втулка | 2 |
| 107 | 9125310300 | Вал холостой ход шестерня | 1 |
| 111 | 5125350011 | Втулка упорный, холостой ход шестерня | 1 |
| 112 | 8941339373 | Шестерня холостой ход | 1 |
| 207 | 0108110550 | Болт спиндле TO упорный пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
