Гидроцилиндр — HITACHI ZX240H

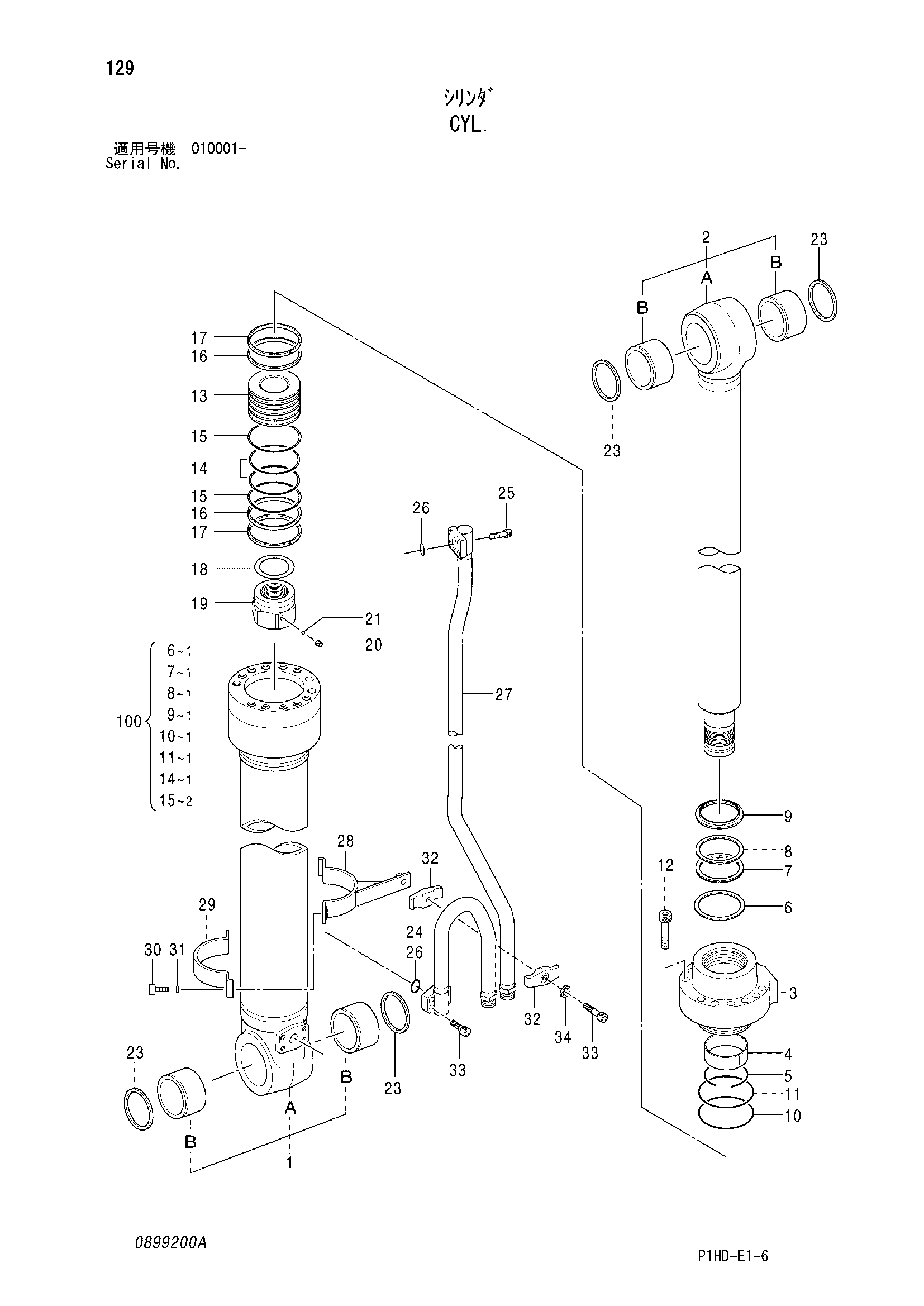

Заводская схема «Гидроцилиндр» для HITACHI ZX240H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4610587 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 0899208 | Труба гидроцилиндра | 1 |
| 1B | 4397790 | Втулка пальца | 2 |
| 2 | 0899202 | Шток поршня | 1 |
| 2B | 4397790 | Втулка пальца | 2 |
| 3 | 0867305 | Головка гидроцилиндра | 1 |
| 4 | 0836104 | Втулка | 1 |
| 5 | 0208504 | Кольцо | 1 |
| 6 | 0836105 | Кольцо | 1 |
| 7 | 0836106 | U-образная манжета | 1 |
| 8 | 0836107 | Опорное кольцо | 1 |
| 9 | 0807904 | Грязесъёмное кольцо | 1 |
| 10 | A811145 | Oーкольцо | 1 |
| 11 | 0482606 | Опорное кольцо | 1 |
| 12 | 0714306 | Болт с внутренним шестигранником | 12 |
| 13 | 0867306 | Поршень | 1 |
| 14 | 0237218 | Уплотнительное кольцо | 1 |
| 15 | 0482609 | Опорное кольцо | 2 |
| 16 | 0867307 | Направляющее кольцо | 2 |
| 17 | 0237220 | Направляющее кольцо | 2 |
| 18 | 0373414 | Регулировочная шайба | 1 |
| 19 | 0867308 | Гайка | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 4067901 | Пылезащитное уплотнение | 4 |
| 24 | 0899206 | Трубка | 1 |
| 25 | M341236 | Болт с внутренним шестигранником | 8 |
| 26 | 984614 | Уплотнительное кольцо | 2 |
| 27 | 0899207 | Трубка | 1 |
| 28-34 | 0911501 | Комплект лента | 1 |
| 28 | 0906108 | Лента | 1 |
| 29 | 0387311 | Лента | 1 |
| 30 | 0408815 | Болт | 2 |
| 31 | 0325913 | Шайба | 2 |
| 32 | 0236915 | Держатель | 2 |
| 33 | 0236916 | Болт | 1 |
| 34 | 0236914 | Пружинная шайба | 1 |
| 100 | 4612271 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
