Напорные трубопроводы — HITACHI ZX240H

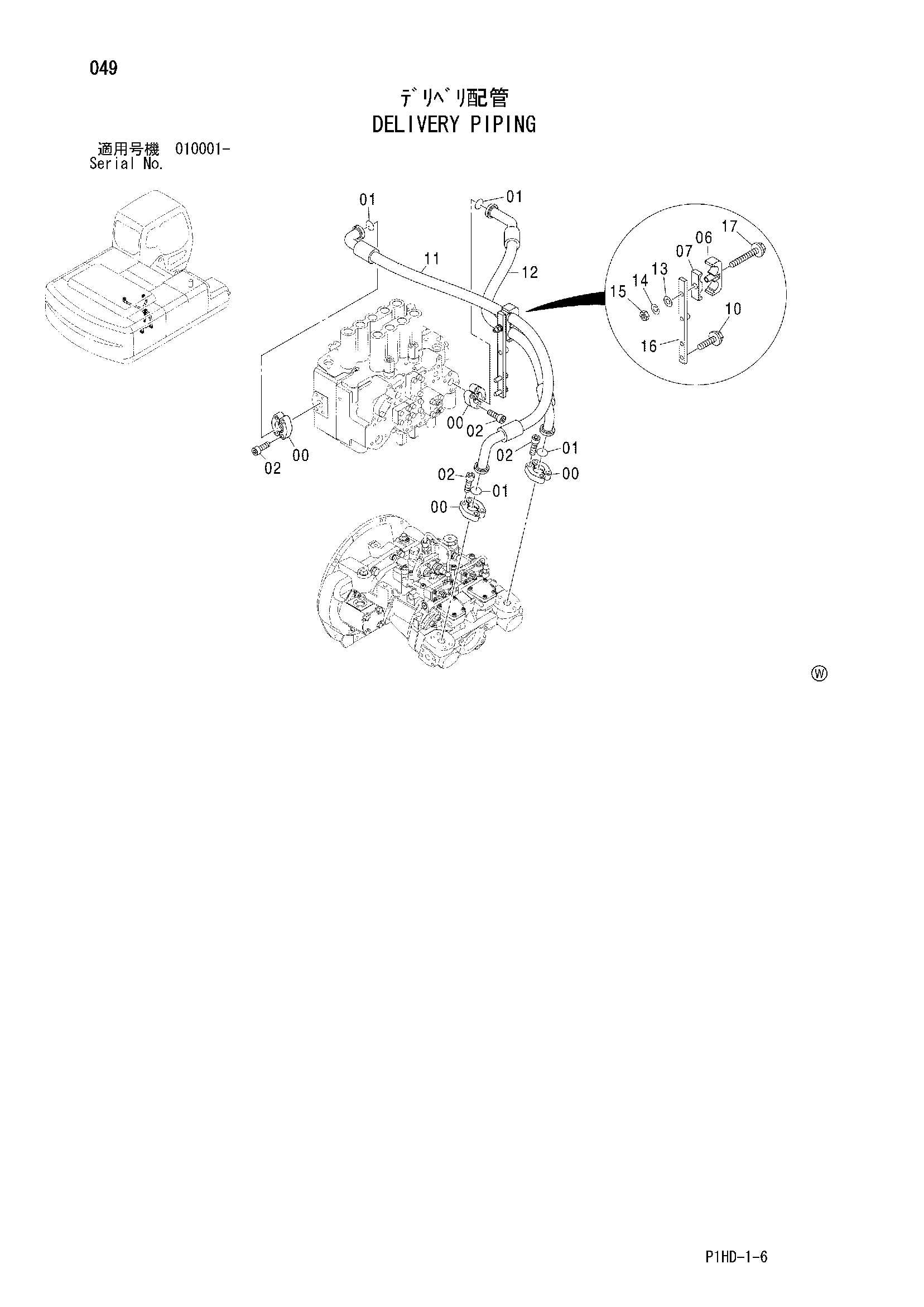

Заводская схема «Напорные трубопроводы» для HITACHI ZX240H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4085560 | Разъёмный фланец | 8 |
| 01 | 966993 | Уплотнительное кольцо | 4 |
| 02 | J781240 | Болт с внутренним шестигранником | 16 |
| 06 | 8061722 | Хомут | 1 |
| 07 | 3072291 | Резиновая прокладка | 1 |
| 10 | J011240 | Болт с шайбой | 2 |
| 10 | J271240 замена: J901240 | Болт с шайбой | 2 |
| 11 | 4444959 | Шланг | 1 |
| 12 | 4334454 | Шланг | 1 |
| 13 | A590112 | Плоская шайба | 1 |
| 14 | A590912 | Пружинная шайба | 1 |
| 15 | J950012 | Гайка | 1 |
| 16 | 8083015 | Кронштейн | 1 |
| 17 | J011200 | Болт с шайбой | 1 |
| 17 | J271200 замена: J901200 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
