Электрический тип управление детали (дополнительный/P) — HITACHI ZX240H

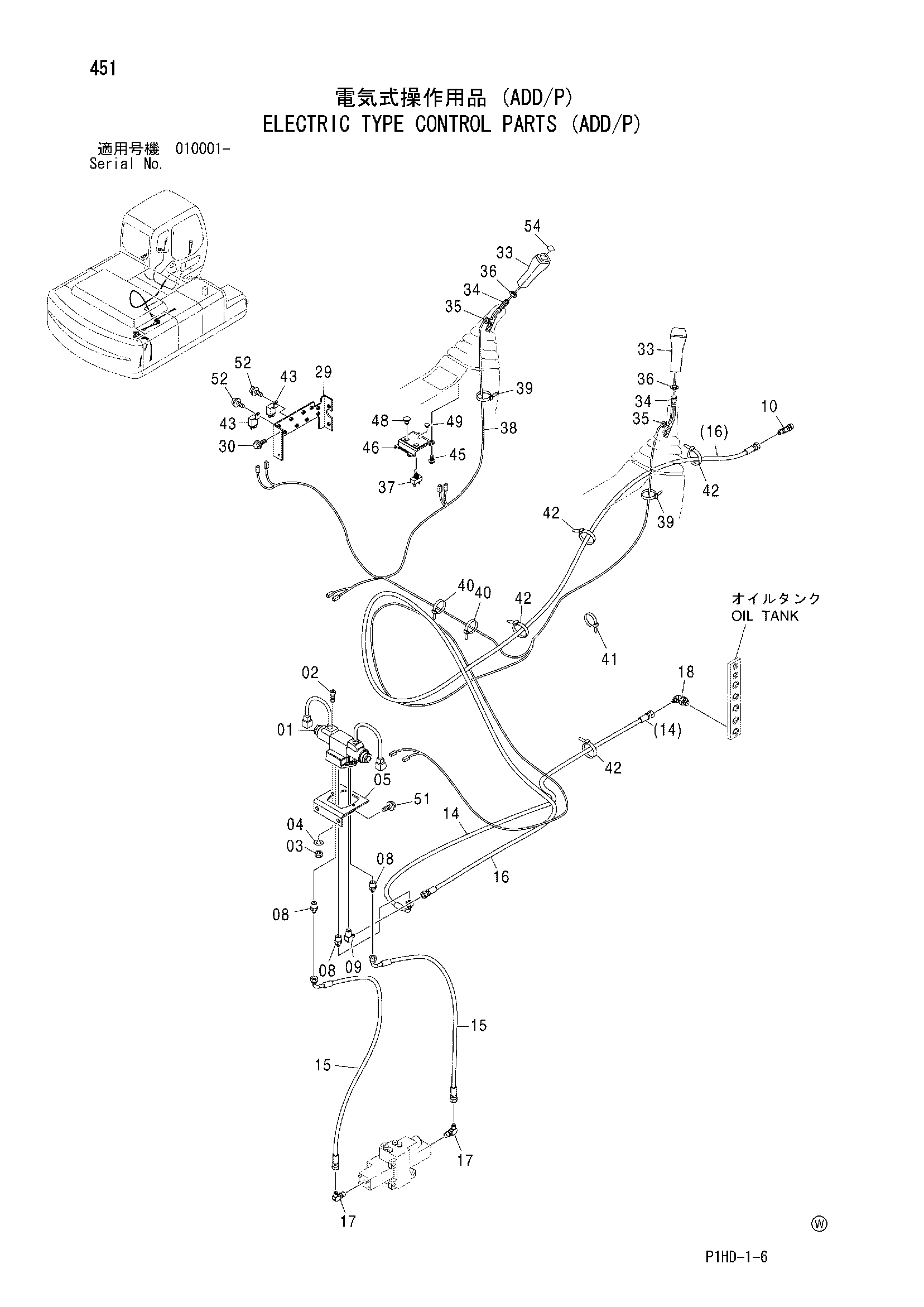

Заводская схема «Электрический тип управление детали (дополнительный/P)» для HITACHI ZX240H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | M500605 | Гайка | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 4291461 | Кронштейн | 1 |
| 08 | 4215649 | Адаптер | 3 |
| 09 | 4182734 | Угловой штуцер | 1 |
| 10 | 4239712 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4313256 | Шланг | 1 |
| 15 | 4366894 | Шланг | 2 |
| 16 | 4245153 | Шланг | 1 |
| 17 | A852322 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852332 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 8082783 | Кронштейн | 1 |
| 30 | J020616 | Болт с шайбой | 4 |
| 30 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 33 | 4319774 | Рукоятка | 2 |
| 34 | 9739222 | Рычаг | 2 |
| 35 | 487081 | Резиновая втулка | 2 |
| 36 | J952014 | Гайка | 2 |
| 37 | 4242001 | Выключатель тумблер | 1 |
| 38 | 2046242 | Жгут проводов | 1 |
| 39 | 4300351 | Ленточный зажим | 2 |
| 40 | 4163044 | Ленточный зажим | 10 |
| 41 | 4121859 | Ленточный зажим | 4 |
| 42 | 4055312 | Ленточный зажим | 10 |
| 43 | 4414207 | Реле | 2 |
| 45 | 4452613 | Самонарезающий винт | 4 |
| 46 | 3091842 | Панель | 1 |
| 48 | 4294437 | Колпачок | 1 |
| 49 | 4385236 | Колпачок | 1 |
| 51 | J011030 | Болт с шайбой | 2 |
| 51 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 52 | J460614 | Винт с шайбой | 2 |
| 54 | 4455930 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
