Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела) — HITACHI ZX240H

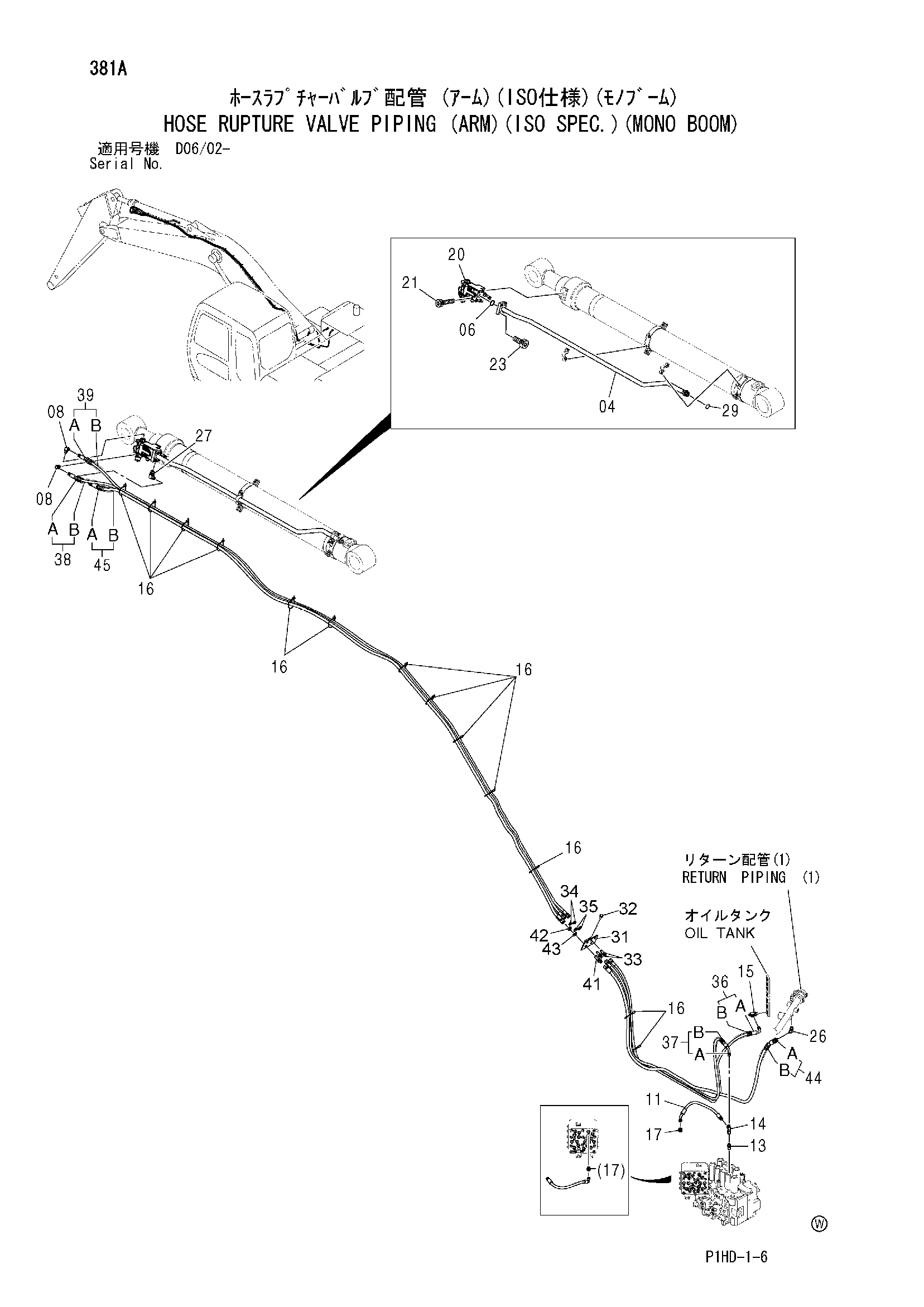

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела)» для HITACHI ZX240H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8099064 | Трубка | 1 |
| 06 | A811035 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4436264 | Шланг | 1 |
| 13 | 4202422 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4246672 | Соединительный штуцер | 1 |
| 15 | A852433 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4055312 | Ленточный зажим | 13 |
| 17 | A852133 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4600844 | Удерживающий клапан | 1 |
| 21 | J781202 | Болт с внутренним шестигранником | 4 |
| 23 | J781240 | Болт с внутренним шестигранником | 4 |
| 26 | A852234 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852344 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 1 |
| 31 | 4651483 | Кронштейн | 1 |
| 32 | J271280 | Болт с шайбой | 1 |
| 33 | 4202532 | Адаптер | 2 |
| 34 | 4202531 | Гайка | 2 |
| 35 | A590914 | Пружинная шайба | 2 |
| 36 | 9260910 | Шланг в сборе | 1 |
| 36A | 4650936 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 7 |
| 37 | 9260911 | Шланг в сборе | 1 |
| 37A | 4650937 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 7 |
| 38 | 9260906 | Шланг в сборе | 1 |
| 38A | 4650928 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 14 |
| 39 | 9260907 | Шланг в сборе | 1 |
| 39A | 4650929 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 14 |
| 41 | 4315207 | Адаптер | 1 |
| 42 | 4316589 | Гайка | 1 |
| 43 | A590920 | Пружинная шайба | 1 |
| 44 | 9260912 | Шланг в сборе | 1 |
| 44A | 4650938 | Шланг | 1 |
| 44B | 4327294 | Защитный кожух | 6 |
| 45 | 9260908 | Шланг в сборе | 1 |
| 45A | 4650930 | Шланг | 1 |
| 45B | 4327294 | Защитный кожух | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
