Гидроцилиндр рукояти (2P-BOOM) — HITACHI ZX240H

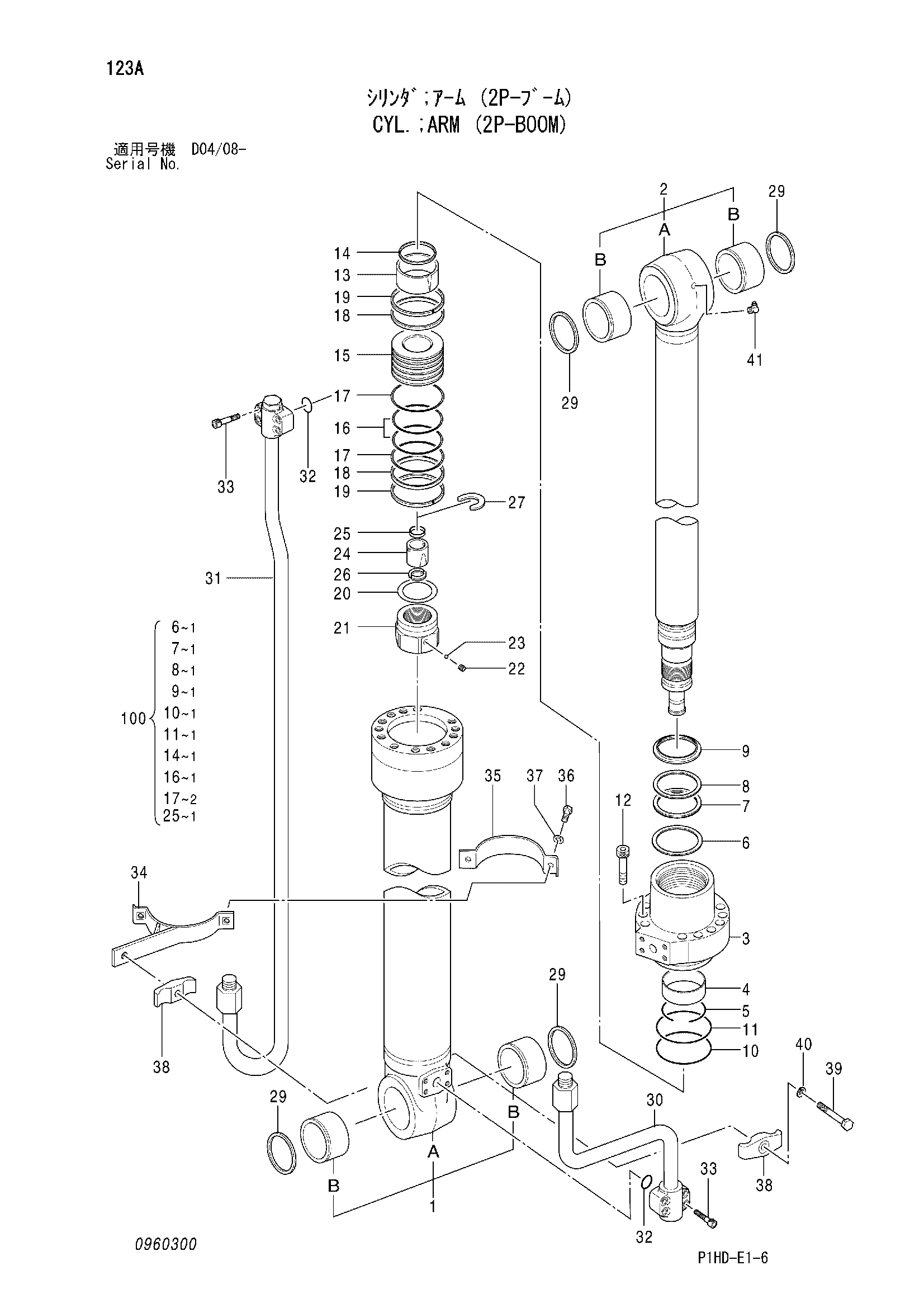

Заводская схема «Гидроцилиндр рукояти (2P-BOOM)» для HITACHI ZX240H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4630579	Гидроцилиндр рукояти	1
1	0960301	Труба гидроцилиндра	1
1B	4397790	Втулка пальца	2
2	0937403	Шток поршня в сборе	1
2B	4397790	Втулка пальца	2
3	0937405	Хаед гидроцилиндр.	1
4	0373405	Втулка	1
5	0237205	Стопорное кольцо	1
6	0926806	Кольцо	1
7	0926807	U-образная манжета	1
8	0926808	Опорное кольцо	1
9	0492216	Грязесъёмное кольцо	1
10	A811135	Уплотнительное кольцо	1
11	0679904	Опорное кольцо	1
12	0166012	Болт с внутренним шестигранником	10
13	0492205	Амортизирующий подшипник	1
14	0937406	Уплотнение амортизатор	1
15	0937407	Поршень	1
16	0224106	Кольцо уплотнение в сборе	1
17	0880605	Опорное кольцо	2
18	0960302	Направляющее кольцо	2
19	0224108	Направляющее кольцо	2
20	0373414	Регулировочная шайба	1
21	0937409	Гайка	1
22	0352715	Установочный винт	1
23	0104404	Шарик	1
24	0492210	Амортизирующий подшипник	1
25	0937410	Уплотнение амортизатор	1
26	0492212	Ограничитель	2
27	0492213	Стопорное кольцо	1
29	4067901	Грязесъёмное кольцо	4
30	0960303	Трубка в сборе	1
31	0960304	Трубка в сборе	1
32	984614	Уплотнительное кольцо	2
33	M341236	Болт с внутренним шестигранником	8
34	0960305	Лента в сборе	1
35	0373419	Лента	1
36	J901035	Болт	2
37	A590910	Шайба	2
38	0237112	Держатель	2
39	0254312	Болт	1
40	A590914	Пружинная шайба	1
41	0271312	Пресс-маслёнка	1
100	4631062	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX240H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
