Гидролинии хода (STD. гусеница) — HITACHI ZX240H

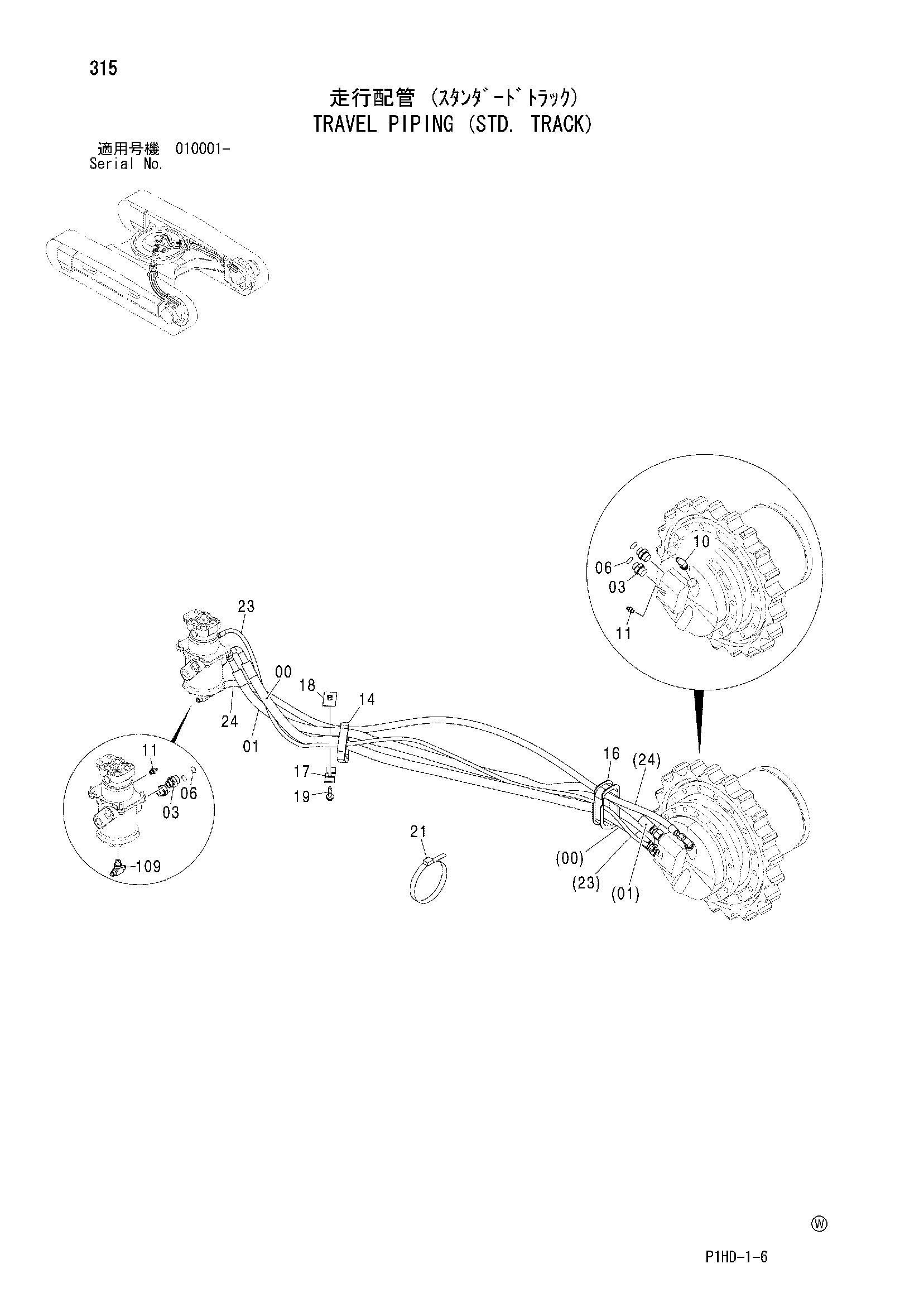

Заводская схема «Гидролинии хода (STD. гусеница)» для HITACHI ZX240H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4254418 | Шланг | 1 |
| 01 | 4254419 | Шланг | 1 |
| 03 | A853166 | Адаптер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | A852344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4428098 | Резиновая втулка | 1 |
| 16 | 4437525 | Резиновая втулка | 1 |
| 17 | 4202103 | Хомут | 1 |
| 18 | 9727822 | Хомут | 1 |
| 19 | J011250 | Болт с шайбой | 1 |
| 19 | J271250 замена: J901250 | Болт с шайбой | 1 |
| 21 | 4121859 | Ленточный зажим | 3 |
| 23 | 4458065 | Пластиковый шланг | 1 |
| 24 | 4262928 | Нейлоновый шланг | 1 |
| 109 | A852544 | Тройник | 1 |
| 109A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
