Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<250> — HITACHI ZX240H

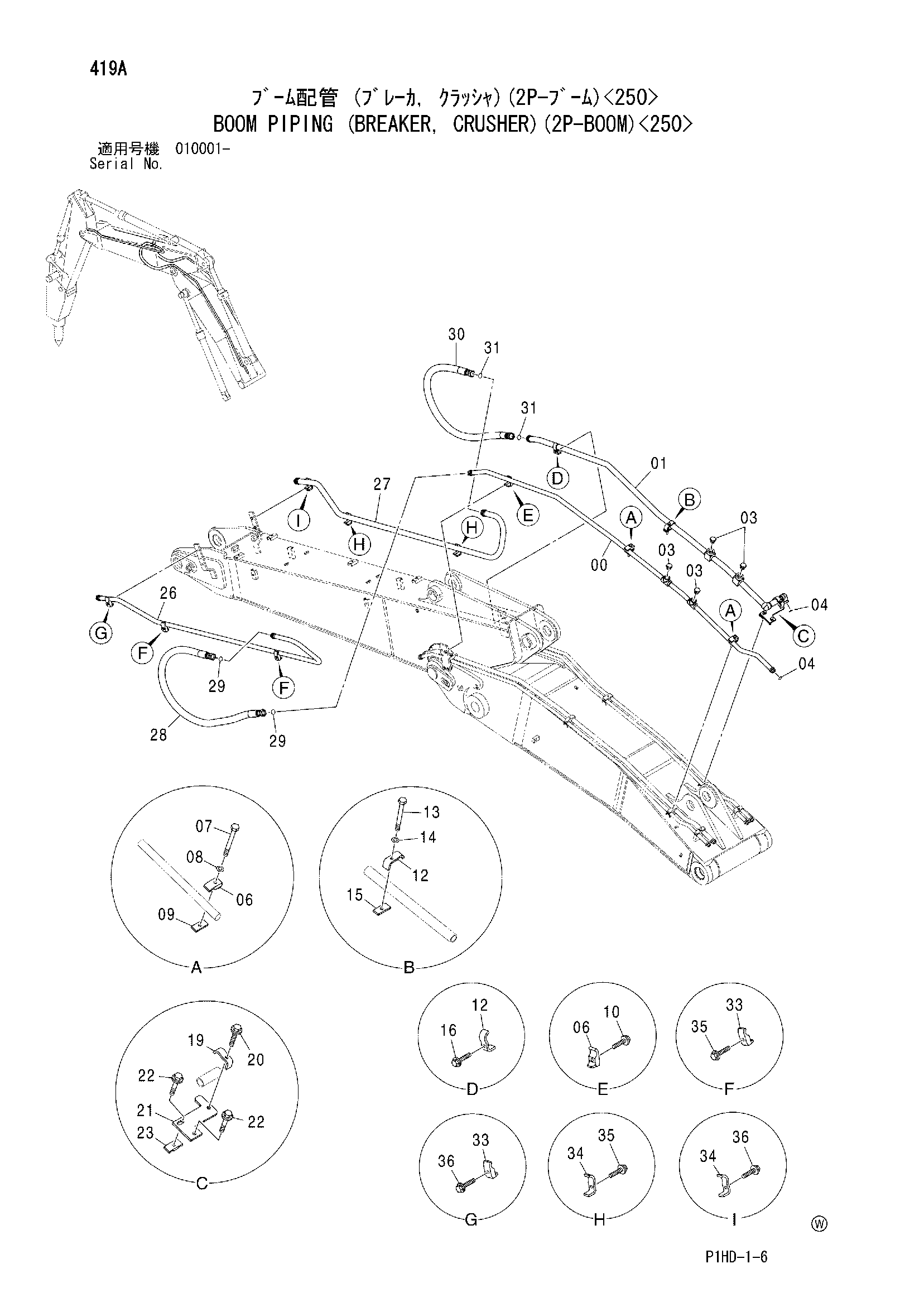

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<250>» для HITACHI ZX240H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094485 | Трубка | 1 |
| 01 | 8094486 | Трубка | 1 |
| 03 | A885008 | Пробка | 4 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 4190127 | Хомут трубки | 3 |
| 07 | J901205 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 09 | 4601368 | Пластина | 2 |
| 10 | J011275 | Болт с шайбой | 1 |
| 10 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 12 | 4053698 | Хомут трубки | 2 |
| 13 | J901203 | Болт | 1 |
| 14 | A590912 | Пружинная шайба | 1 |
| 15 | 4601368 | Пластина | 1 |
| 16 | J011275 | Болт с шайбой | 1 |
| 16 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 19 | 4053698 | Хомут трубки | 1 |
| 20 | J011270 | Болт с шайбой | 1 |
| 20 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 21 | 9760557 | Кронштейн | 1 |
| 22 | J021270 | Болт с шайбой | 2 |
| 22 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 23 | 4189859 | Хомут трубки | 1 |
| 26 | 8096155 | Трубка | 1 |
| 27 | 8096156 | Трубка | 1 |
| 28 | 4487707 | Шланг | 1 |
| 29 | 4187328 | Уплотнительное кольцо | 2 |
| 30 | 4619167 | Шланг | 1 |
| 31 | 4187329 | Уплотнительное кольцо | 2 |
| 33 | 4190127 | Хомут трубки | 3 |
| 34 | 4053698 | Хомут трубки | 3 |
| 35 | J011270 | Болт с шайбой | 4 |
| 35 | J271270 замена: J901270 | Болт с шайбой | 4 |
| 36 | J011275 | Болт с шайбой | 2 |
| 36 | J271275 замена: J901275 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
