Регулятор (левый) — HITACHI ZX240-HCME

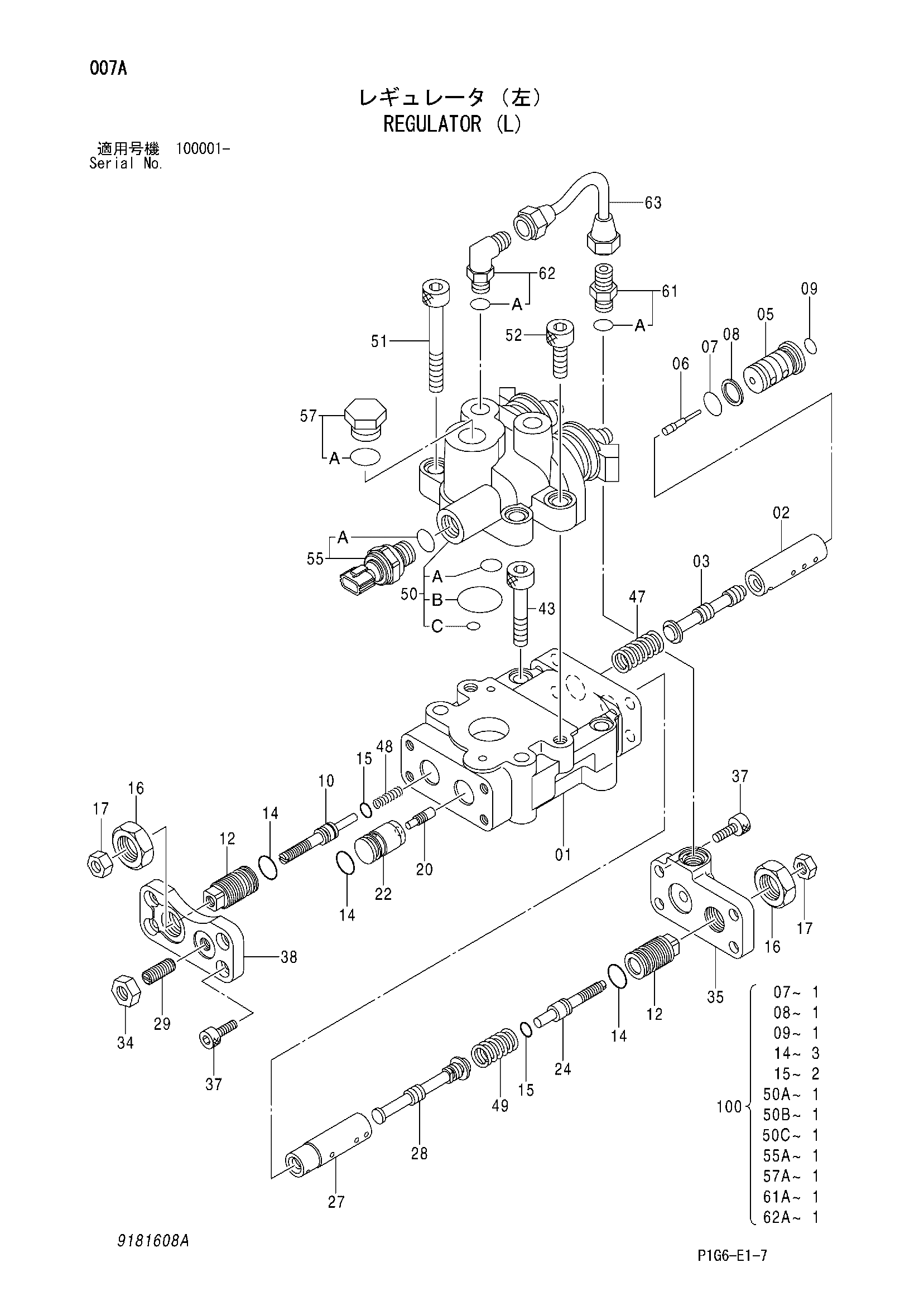

Заводская схема «Регулятор (левый)» для HITACHI ZX240-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9181608 замена: 9198935 | Регулятор | 1 | |
| (9198935) | Регулятор | 1 | |
| 01 | 1026282 | Корпус | 1 |
| 02 | 4179155 | Втулка | 1 |
| 03 | 4179156 | Золотник | 1 |
| 05 | 4422202 | Гидроцилиндр. нагрузка | 1 |
| 06 | 4422188 | Поршень | 1 |
| 07 | 4150302 | Уплотнительное кольцо | 1 |
| 08 | 4085607 | Опорное кольцо | 1 |
| 09 | 4180349 | Уплотнительное кольцо | 1 |
| 10 | 4368619 | Ограничитель | 1 |
| 12 | 4179161 | Ограничитель | 2 |
| 14 | 4342843 | Уплотнительное кольцо | 3 |
| 15 | 4342841 | Уплотнительное кольцо | 2 |
| 16 | 4068898 | Гайка | 2 |
| 17 | M500807 | Гайка | 2 |
| 20 | 4179171 | Поршень | 1 |
| 22 | 4451498 | Гидроцилиндр | 1 |
| 24 | 4347107 | Ограничитель внутренний | 1 |
| 27 | 4346522 | Втулка | 1 |
| 28 | 4346521 | Золотник | 1 |
| 29 | 4265964 | Установочный винт | 1 |
| 34 | J950010 | Гайка | 1 |
| 35 | 3075775 | Крышка задний | 1 |
| 37 | M340820 | Болт с внутренним шестигранником | 8 |
| 38 | 4433327 | Крышка | 1 |
| 43 | M341056 | Болт с внутренним шестигранником | 2 |
| 47 | 4194176 | Пружина сжатия | 1 |
| 48 | 4423345 | Пружина сжатия | 1 |
| 49 | 4350928 | Пружина сжатия | 1 |
| 50 | 4400442 | Электромагнитный клапан | 1 |
| 50A | 4150302 | Уплотнительное кольцо | 1 |
| 50B | 4153534 | Уплотнительное кольцо | 1 |
| 50C | 4153087 | Уплотнительное кольцо | 1 |
| 51 | M341080 | Болт с внутренним шестигранником | 2 |
| 52 | M341030 | Болт с внутренним шестигранником | 2 |
| 55 | 4436536 | Датчик давления | 1 |
| 55A | 4153095 | Уплотнительное кольцо | 1 |
| 57 | 4174541 | Пробка | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | 4255304 | Штуцер трубки | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4293950 | Угловой штуцер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4436800 | Трубка | 1 |
| 100 | 4455733 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
