Инструмент крышка <N, 240> — HITACHI ZX240-HCME

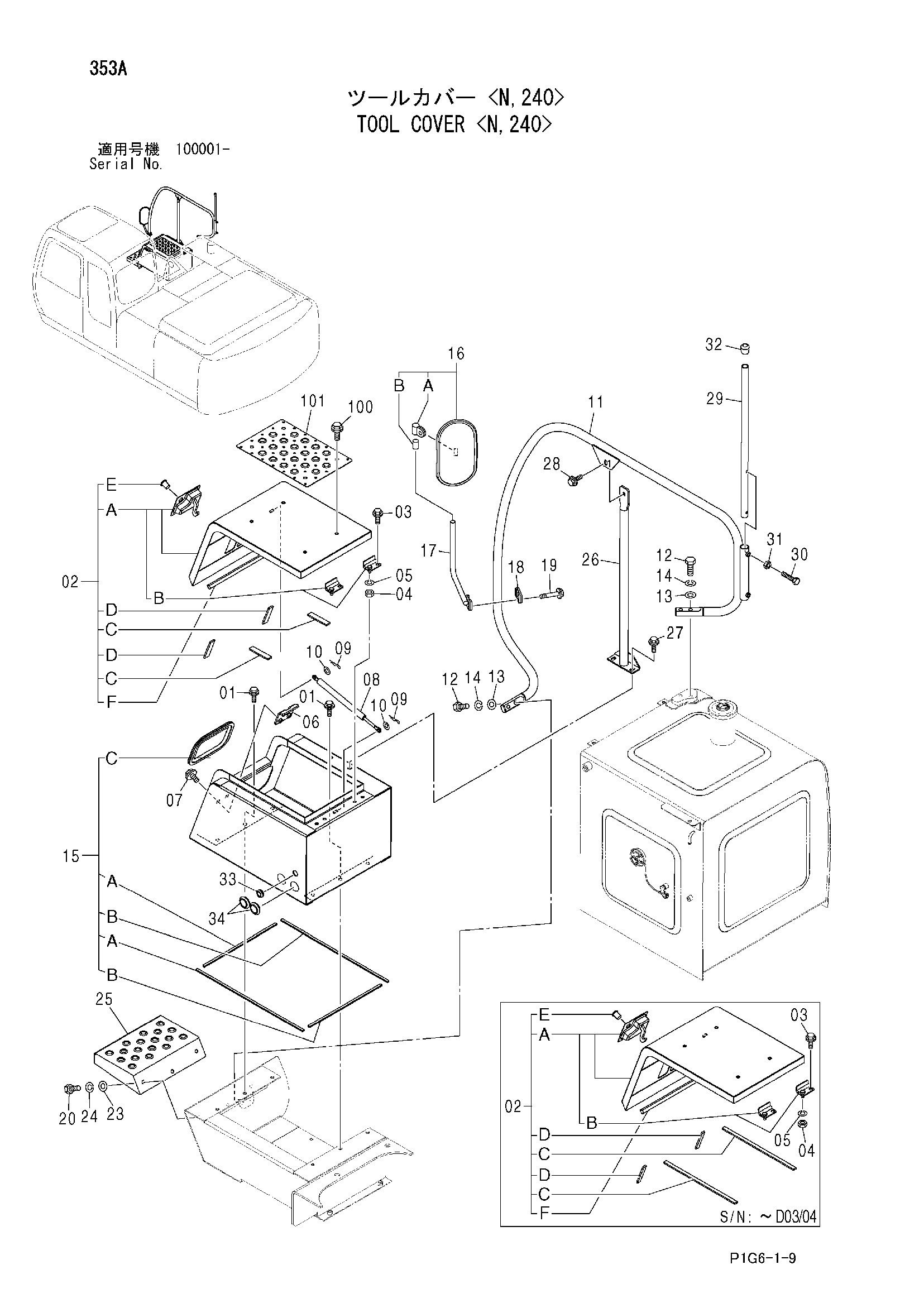

Заводская схема «Инструмент крышка <N, 240>» для HITACHI ZX240-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021025 | Болт с шайбой | 6 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 02A-F | 7042296 | Крышка в сборе | 1 |
| 02A | 6020934 | Крышка | 1 |
| 02B | 9746541 | Петля | 2 |
| 02C | 4388212 замена: 4388213 | Резиновая прокладка | 2 |
| 02C | 4388213 замена: 4617614 | Резиновая прокладка | 2 |
| 02C | 4617614 | Резиновая прокладка | 2 |
| 02D | 4388213 замена: 4617614 | Резиновая прокладка | 2 |
| 02D | 4617614 | Резиновая прокладка | 2 |
| 02E | 4379989 | Гидроцилиндр. блокировка | 1 |
| 02F | 4612567 | Уплотнительная окантовка | 1 |
| 03 | J011022 | Болт с шайбой | 2 |
| 03 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 04 | J950010 | Гайка | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | 9745798 | Защёлка | 1 |
| 07 | J031025 | Болт с шайбой | 2 |
| 07 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 08 | 4352457 | Стойка | 1 |
| 09 | 4022697 | Стопорный палец | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | 4612715 | Стойка | 1 |
| 12 | J921240 | Болт | 4 |
| 13 | A590112 | Плоская шайба | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15A-C | 6020938 | Короб инструмент в сборе | 1 |
| 15A | 4472610 | Резиновая прокладка | 2 |
| 15B | 4472611 | Резиновая прокладка | 2 |
| 15C | 4436409 | Резиновая прокладка | 1 |
| 16 | 4416704 | Зеркало | 1 |
| 16A | 4460536 | Держатель | 1 |
| 16B | 4460582 | Манжета | 1 |
| 17 | 8077521 | Стойка | 1 |
| 18 | 4425481 | Хомут | 1 |
| 19 | J010855 | Болт с шайбой | 2 |
| 19 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 20 | J901220 | Болт | 3 |
| 23 | A590112 | Плоская шайба | 3 |
| 24 | A590912 | Пружинная шайба | 3 |
| 25 | 3097235 | Ступень | 1 |
| 26 | 4612717 | Стойка | 1 |
| 27 | J031230 | Болт с шайбой | 2 |
| 27 | J281230 замена: J901230 | Болт с шайбой | 2 |
| 28 | J021025 | Болт с шайбой | 1 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 29 | 4612719 | Стойка | 1 |
| 30 | M261050 | Болт | 2 |
| 31 | J950010 | Гайка | 2 |
| 32 | 4094101 | Колпачок | 1 |
| 33 | 4613243 | Резиновая втулка | 1 |
| 34 | 4276215 | Резиновая втулка | 2 |
| 100 | J021030 | Болт с шайбой | 4 |
| 100 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 101 | 3092277 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
