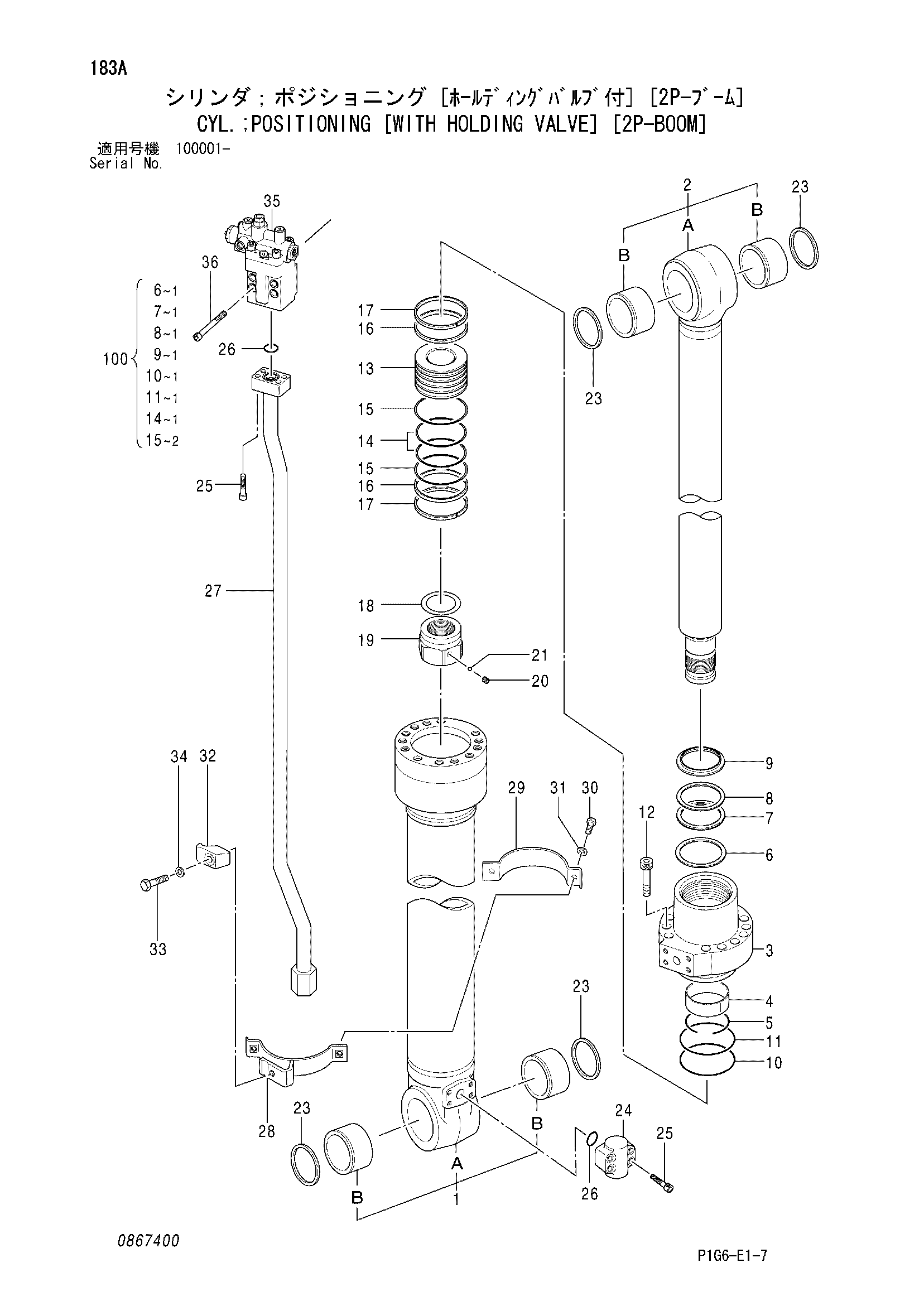

Гидроцилиндр. позиционирование [с удерживающий клапан] [2P-BOOM] — HITACHI ZX240-HCME

Заводская схема «Гидроцилиндр. позиционирование [с удерживающий клапан] [2P-BOOM]» для HITACHI ZX240-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4485927	Гидроцилиндр. позиционирование	1
1	0867301	Труба гидроцилиндра в сборе	1
1A	0867302	Труба гидроцилиндра	1
1B	4397790	Втулка пальца	2
2	0867303	Шток поршня в сборе	1
2A	0867304	Шток поршня	1
2B	4397790	Втулка пальца	2
3	0867305	Головка гидроцилиндра	1
4	0836104	Втулка	1
5	0208504	Кольцо	1
6	0836105	Кольцо	1
7	0836106	U-образная манжета	1
8	0836107	Опорное кольцо	1
9	0807904	Грязесъёмное кольцо	1
10	A811145	Oーкольцо	1
11	0867306	Опорное кольцо	1
12	0714306	Болт с внутренним шестигранником	12
13	0867307	Поршень	1
14	0237218	Уплотнительное кольцо	1
15	0867308	Опорное кольцо	2
16	0867309	Направляющее кольцо	2
17	0237220	Направляющее кольцо	2
18	0373414	Регулировочная шайба	1
19	0867310	Гайка	1
20	0352715	Установочный винт	1
21	0104404	Шарик	1
23	4067901	Пылезащитное уплотнение	4
24	0867311	Соединение	1
25	0309020	Болт с внутренним шестигранником	8
26	984614	Уплотнительное кольцо	2
27	0867401	Трубка	1
28-34	0867313	Комплект лента	1
28	0867314	Лента	1
29	0387311	Лента	1
30	0408815	Болт	2
31	0325913	Шайба	2
32	0309021	Держатель	1
33	0667013	Болт	1
34	0208516	Пружинная шайба	1
35	4485721 замена: 4600956	Удерживающий клапан	1
35	(4600956)	Удерживающий клапан	1
36	0148804	Болт с внутренним шестигранником	4
100	4612271	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
