Ход подогрев детали (ход подогрев) — HITACHI ZX240-HCME

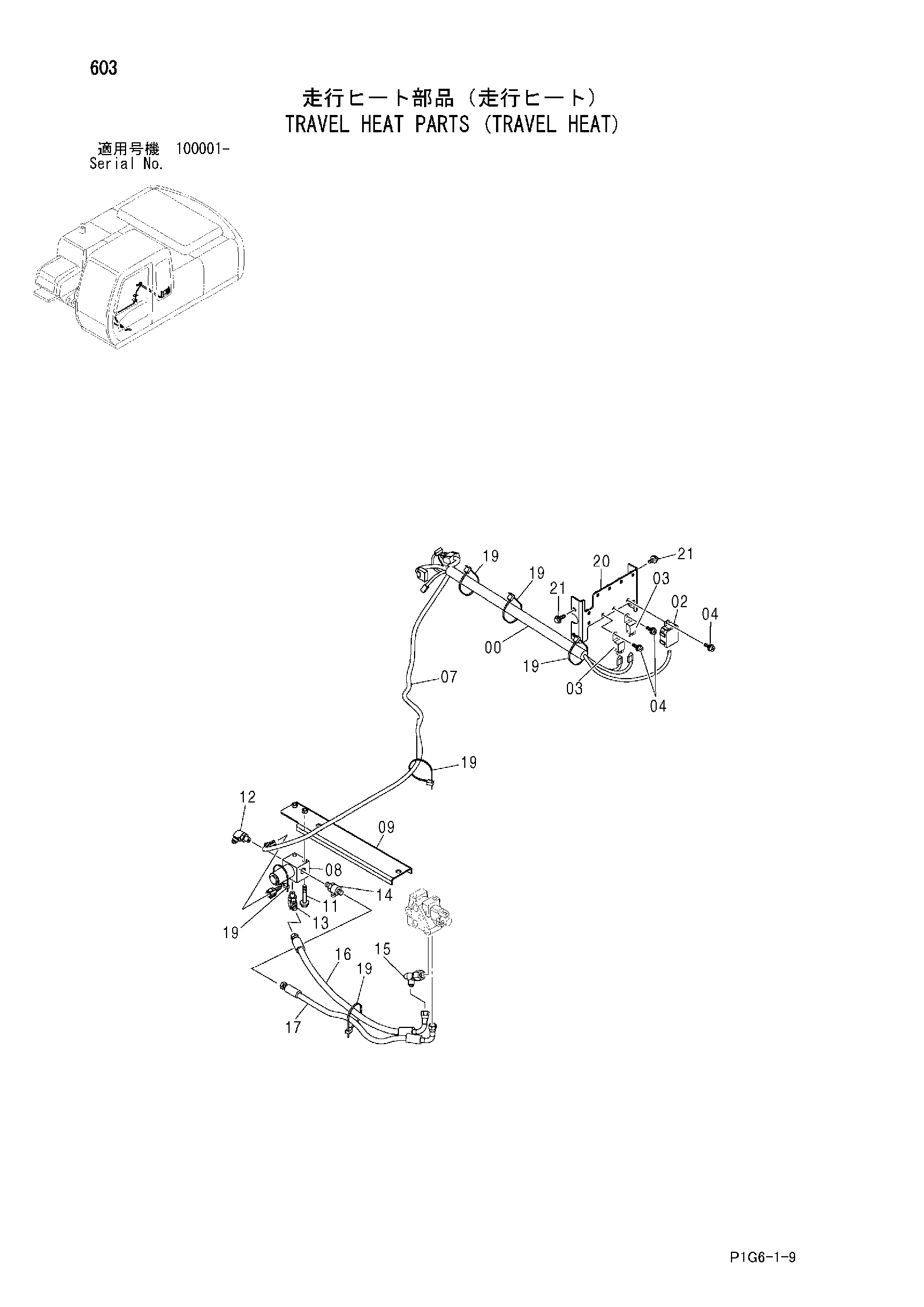

Заводская схема «Ход подогрев детали (ход подогрев)» для HITACHI ZX240-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2047705 | Жгут проводов | 1 |
| 02 | 4428213 | Блок | 1 |
| 03 | 4414207 | Реле | 2 |
| 04 | J460614 | Винт с шайбой | 3 |
| 07 | 4374371 | Жгут проводов | 1 |
| 08 | 4261289 | Электромагнитный клапан | 1 |
| 09 | 9755068 | Кронштейн | 1 |
| 11 | J010865 | Болт с шайбой | 2 |
| 11 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852423 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4246672 | Соединительный штуцер | 1 |
| 16 | 4439953 | Шланг (T) | 1 |
| 17 | 4437944 | Пластиковый шланг | 1 |
| 19 | 4055312 | Ленточный зажим | 6 |
| 20 | 8082783 | Кронштейн | 1 |
| 21 | J020616 | Болт с шайбой | 4 |
| 21 | J260616 замена: J900616 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
