Гидролинии рабочего оборудования (1)(тип 15) — HITACHI ZX240-HCME

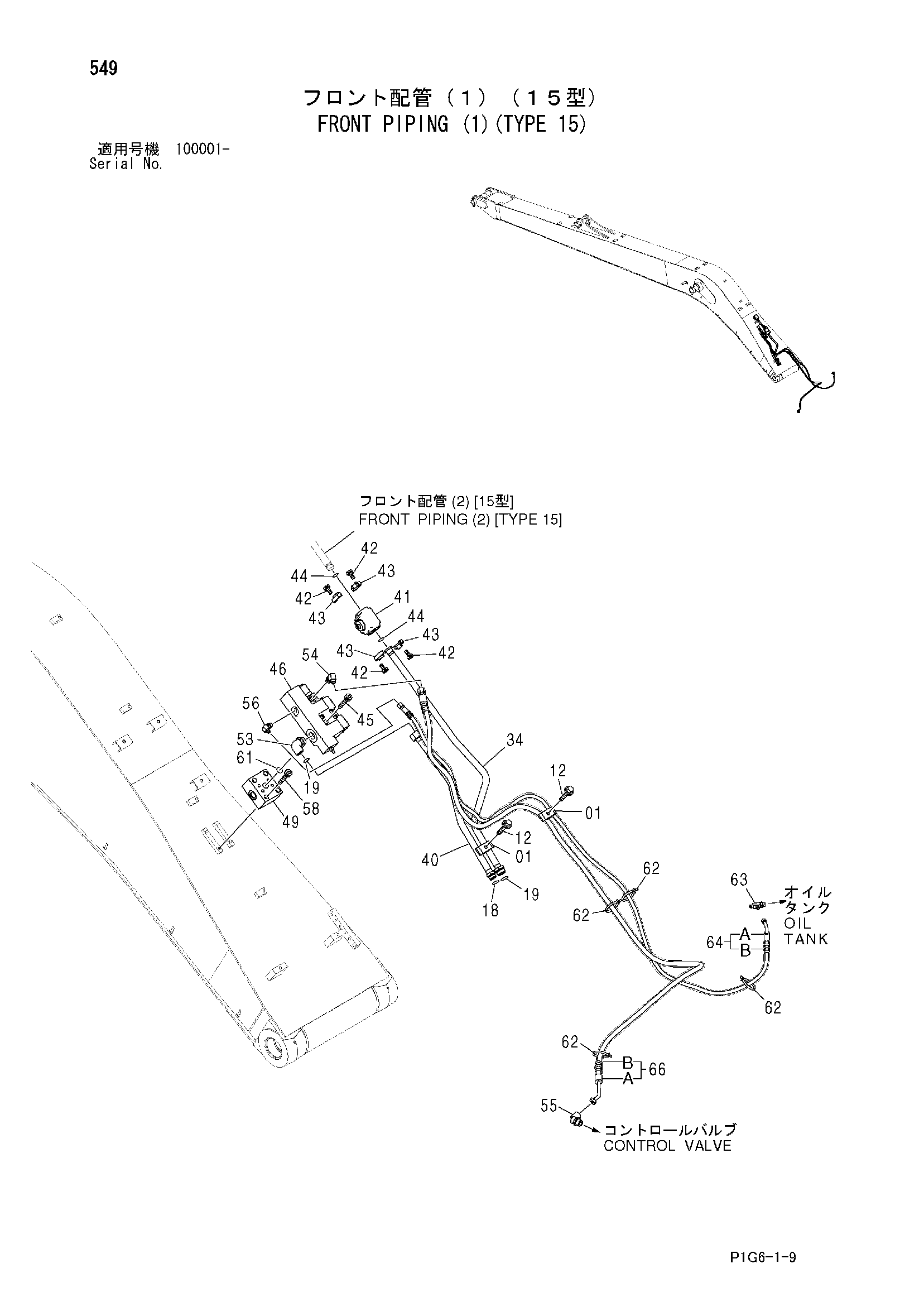

Заводская схема «Гидролинии рабочего оборудования (1)(тип 15)» для HITACHI ZX240-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189859 | Хомут трубки | 2 |
| 12 | J011260 | Болт с шайбой | 2 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 2 |
| 34 | 8066949 | Трубка | 1 |
| 40 | 8067195 | Трубка | 1 |
| 41 | 4372037 | Клапан словретурн | 1 |
| 42 | J781030 | Болт с внутренним шестигранником | 8 |
| 43 | 986910 | Разъёмный фланец | 4 |
| 44 | 971489 | Уплотнительное кольцо | 2 |
| 45 | M341290 | Болт с внутренним шестигранником | 4 |
| 46 | 9153984 | Клапан словретурн | 1 |
| 49 | 4374604 | Блок | 1 |
| 53 | 4198799 | Угловой штуцер | 1 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4154672 | Угловой штуцер | 1 |
| 54A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 4353073 | Угловой штуцер | 1 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 4154671 | Угловой штуцер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | J781270 | Болт с внутренним шестигранником | 4 |
| 61 | A811035 | Уплотнительное кольцо | 1 |
| 62 | 4373212 | Ленточный зажим | 20 |
| 63 | 4205363 | Тройник | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 9155937 | Шланг в сборе | 1 |
| 64A | 4342976 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 6 |
| 66 | 9202861 | Шланг в сборе | 1 |
| 66A | 4456839 | Шланг | 1 |
| 66B | 4327293 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
