Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)(1)<210, N, 240> — HITACHI ZX240-AMS

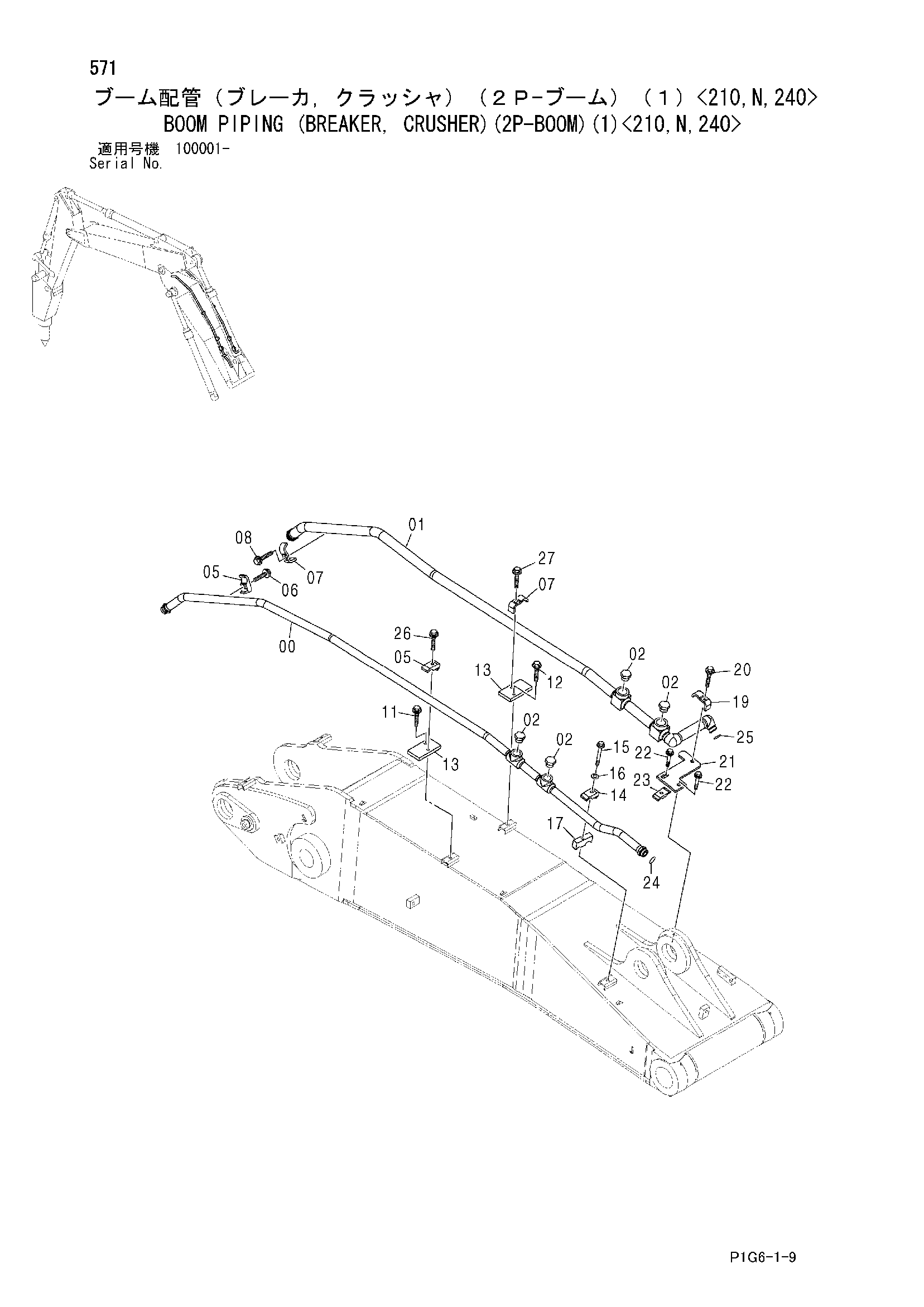

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(2P-BOOM)(1)<210, N, 240>» для HITACHI ZX240-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091386 | Трубка | 1 |
| 01 | 8091387 | Трубка | 1 |
| 02 | A885008 | Пробка | 4 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4190127 | Хомут трубки | 2 |
| 06 | J011275 | Болт с шайбой | 1 |
| 06 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 07 | 4053698 | Хомут трубки | 2 |
| 08 | J011275 | Болт с шайбой | 1 |
| 08 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 11 | J011280 | Болт с шайбой | 1 |
| 11 | J271280 замена: J901280 | Болт с шайбой | 1 |
| 12 | J011270 | Болт с шайбой | 1 |
| 12 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 13 | 4601862 | Кронштейн | 2 |
| 14 | 4190127 | Хомут трубки | 1 |
| 15 | J901206 | Болт | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 17 | 4462715 | Хомут трубки | 1 |
| 19 | 4053698 | Хомут трубки | 1 |
| 20 | J011270 | Болт с шайбой | 1 |
| 20 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 21 | 9760557 | Кронштейн | 1 |
| 22 | J021270 | Болт с шайбой | 2 |
| 22 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 23 | 4189859 | Хомут трубки | 1 |
| 24 | 4187328 | Уплотнительное кольцо | 1 |
| 25 | 4187329 | Уплотнительное кольцо | 1 |
| 26 | J011270 | Болт с шайбой | 1 |
| 26 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 27 | J011270 | Болт с шайбой | 1 |
| 27 | J271270 замена: J901270 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
