Вспомогательный трубопроводы (2P-BOOM)(1)<210, N, 240> — HITACHI ZX240-AMS

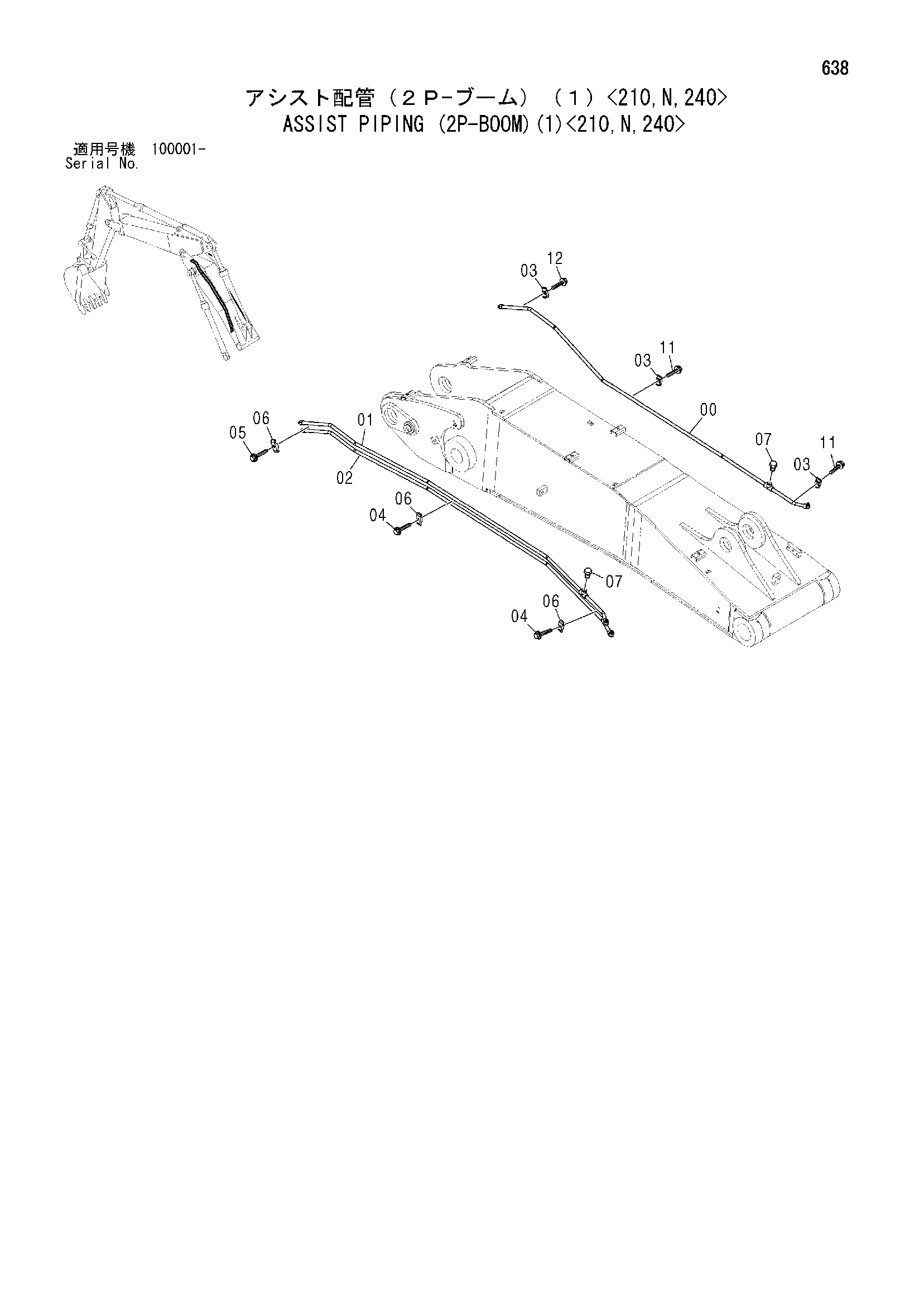

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)(1)<210, N, 240>» для HITACHI ZX240-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091649 | Трубка | 1 |
| 01 | 8091650 | Трубка | 1 |
| 02 | 8091651 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J011250 | Болт с шайбой | 2 |
| 04 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 05 | J011260 | Болт с шайбой | 1 |
| 05 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 06 | 4189858 | Хомут трубки | 3 |
| 07 | 94-2023 | Пробка | 2 |
| 11 | J011250 | Болт с шайбой | 2 |
| 11 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 12 | J011260 | Болт с шайбой | 1 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
