Стрела — HITACHI ZX240-3G

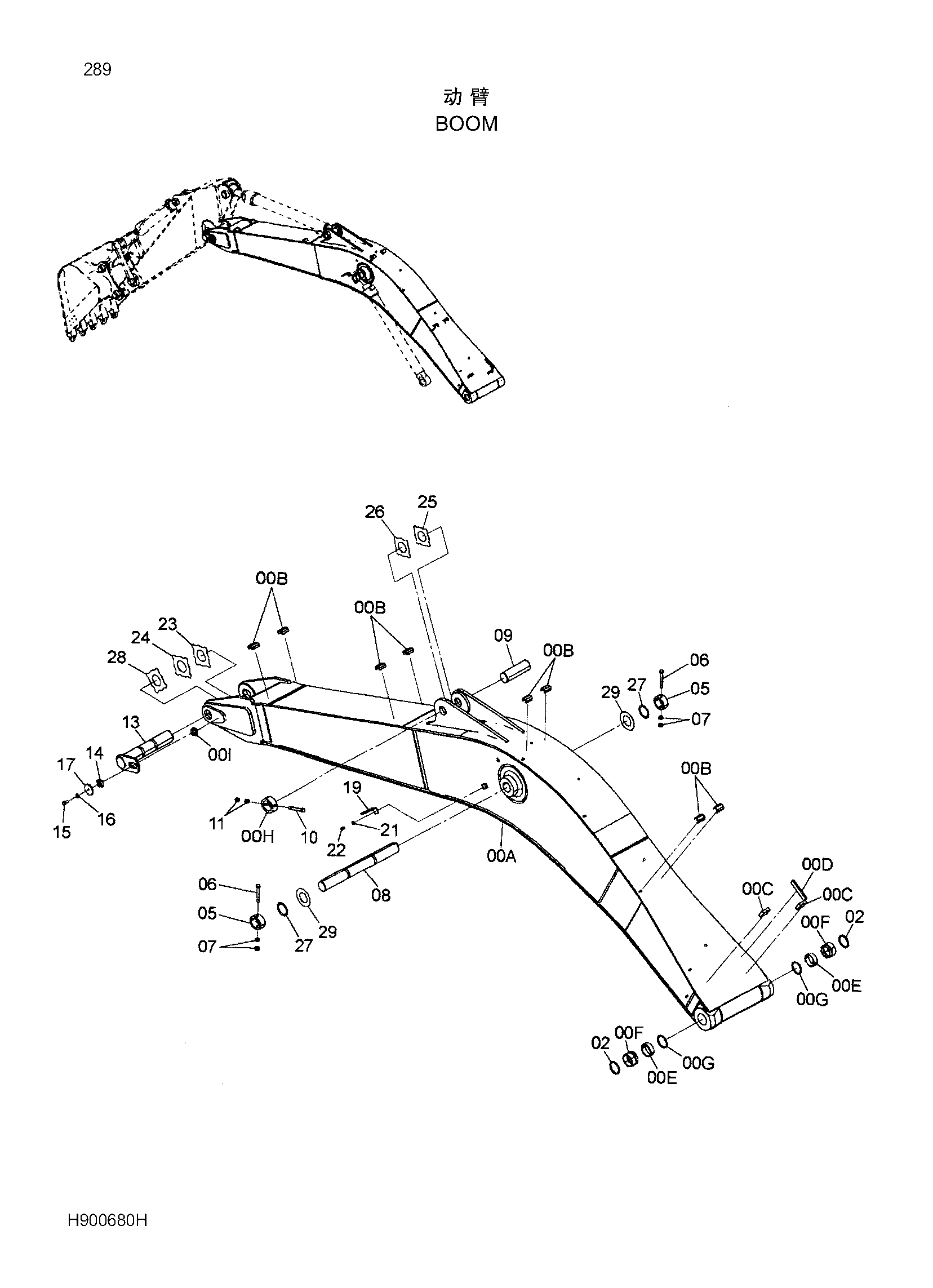

Заводская схема «Стрела» для HITACHI ZX240-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-I | H700220H | Стрела в сборе | 1 |
| 00A | H500182H | Стрела | 1 |
| 00B | 9738322 | Седло винта | 10 |
| 00C | 4334594 | Седло винта | 2 |
| 00D | 4624799 | Блок | 1 |
| 00E | 4364501 | Втулка | 2 |
| 00F | 4443885 | Втулка | 2 |
| 00G | 4074008 | Пылезащитное уплотнение | 2 |
| 00H | 4434956 | Ограничитель | 1 |
| 00 I | 4426117 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 05 | 4067720 | Ограничитель | 2 |
| 06 | 4435126 | Стопорный палец | 2 |
| 07 | J950020 | Гайка | 4 |
| 08 | 3038444 | Палец | 1 |
| 09 | 3088751 | Палец | 1 |
| 10 | 4435128 | Стопорный палец | 1 |
| 11 | J950022 | Гайка | 2 |
| 13 | 8080781 | Палец | 1 |
| 14 | 4424425 | Блок | 1 |
| 15 | J921840 | Болт | 1 |
| 16 | J257218 | Шайба | 1 |
| 17 | 4640621 | Пластина | 1 |
| 19 | 4224631 | Кронштейн | 1 |
| 21 | A590914 | Шайба | 1 |
| 22 | J901425 | Болт | 1 |
| 23 | 4445638 | Упорная пластина 1.0mm | 1 |
| 24 | 4445639 | Упорная пластина 2.0mm | 1 |
| 25 | 4444285 | Упорная пластина 2.0mm | 1 |
| 26 | 4444284 | Упорная пластина 1.0mm | 1 |
| 27 | 4444755 | Упорная пластина 1.0mm | 2 |
| 28 | 4460372 | Упорная пластина 1.5mm | 1 |
| 29 | 4476062 | Упорная пластина 1.0mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
