Гидроцилиндр ковша — HITACHI ZX240-3G

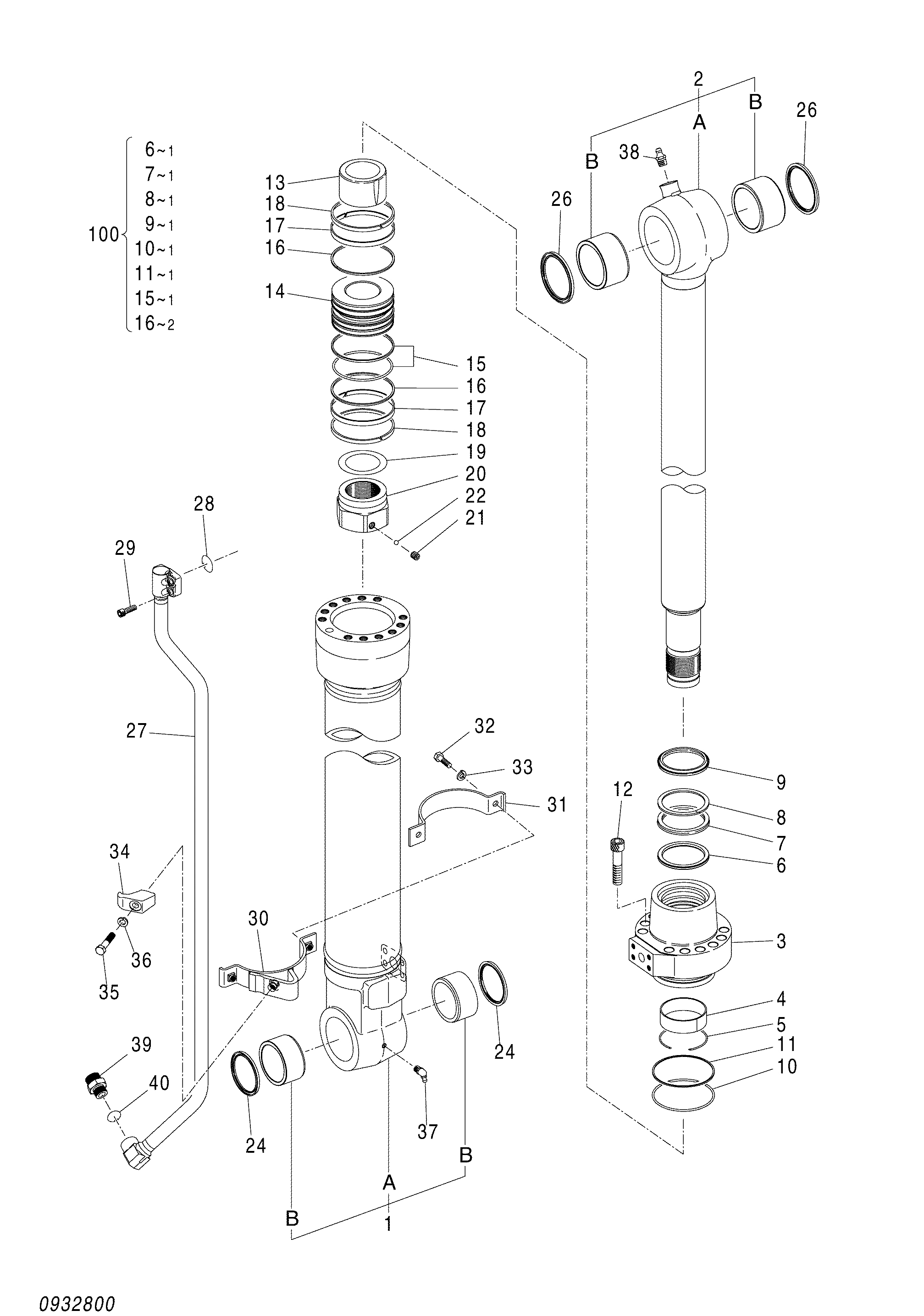

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX240-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4613899	Гидроцилиндр ковша	1
1	0932801	Труба гидроцилиндра	1
1B	4332285	Втулка	2
2	0932802	Шток поршня	1
2B	4397790	Втулка пальца	2
3	0932803	Головка гидроцилиндра	1
4	0325904	Втулка	1
5	0237407	Стопорное кольцо	1
6	4469112	Кольцо	1
7	0105301	U-образная манжета	1
8	0237419	Опорное кольцо	1
9	4428492	Грязесъёмное кольцо	1
10	A811125	Уплотнительное кольцо	1
11	0409906	Опорное кольцо	1
12	M341880	Болт с внутренним шестигранником	12
13	0932804	Кольцо амортизатор	1
14	0707204	Поршень	1
15	0254305	Кольцо уплотнение в сборе	1
16	0409911	Опорное кольцо	2
17	0932805	Направляющее кольцо	2
18	0254309	Направляющее кольцо	2
19	0309216	Регулировочная шайба	1
20	0789111	Гайка	1
21	0309011	Установочный винт	1
22	0111707	Стальной шарик	1
24	0815901	Грязесъёмное кольцо	2
26	0400902	Грязесъёмное кольцо	2
27	0932806	Трубка	1
28	4506430	Уплотнительное кольцо	1
29	4486953	Болт с внутренним шестигранником	4
30-36	0932807	Комплект лента	1
30	0932808	Лента	1
31	0399310	Лента	1
32	J021035	Болт	2
33	A590910	Шайба	2
34	0309021	Держатель	1
35	0667013	Болт	1
36	0208516	Пружинная шайба	1
37	0271312	Пресс-маслёнка	1
38	J75481	Пресс-маслёнка	1
39	A853166	Адаптер	1
40	4506424	Уплотнительное кольцо	1
100	4627361	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
