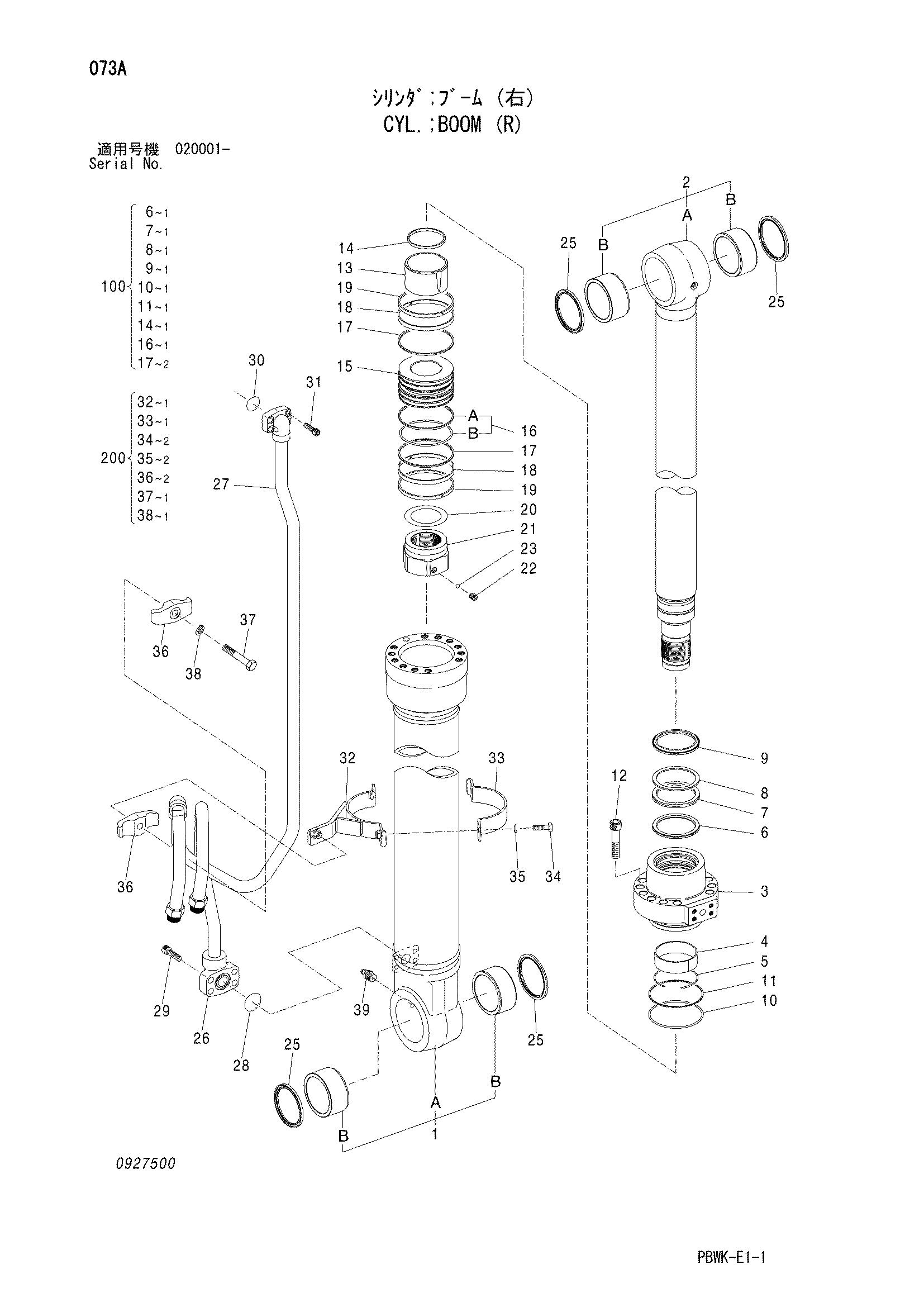

Гидроцилиндр стрелы (правый) — HITACHI ZX240-3G

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX240-3G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4613892	Гидроцилиндр стрелы	1
1	0926609	Трубка гидроцилиндр.в сборе	1
1A	0926601	Труба гидроцилиндра	1
1B	4355875	Втулка пальца	2
2	0926610	Шток поршня	1
2A	0926602	Шток поршня	1
2B	4355875	Втулка пальца	2
3	0926603	Головка гидроцилиндра	1
4	0325904	Втулка	1
5	0237407	Стопорное кольцо	1
6	0927507	Кольцо	1
7	0927508	U-образная манжета	1
8	0237419	Опорное кольцо	1
9	4428492	Грязесъёмное кольцо	1
10	A811120	Уплотнительное кольцо	1
11	0223704	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0829306	Амортизирующий подшипник	1
14	4469113	Уплотнение	1
15	0737505	Поршень	1
16	0223706	Уплотнительное кольцо	1
17	0496706	Опорное кольцо	2
18	0926604	Направляющее кольцо	2
19	0223713	Кольцо	2
20	0400909	Регулировочная шайба	1
21	0776406	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
25	4067901	Пылезащитное уплотнение	4
26	0927501	Трубка	1
27	0927503	Трубка	1
28	984614	Уплотнительное кольцо	1
29	M341236	Болт с внутренним шестигранником	4
30	4506430	Уплотнительное кольцо	1
31	M341030	Болт с внутренним шестигранником	4
32	0927504	Лента	1
33	0309017	Лента	1
34	J021035	Болт	2
35	A590910	Шайба	2
36	0309021	Держатель	2
37	0667013	Болт	2
38	0208516	Пружинная шайба	2
39	J75481	Пресс-маслёнка	1
100	4662069	Комплект уплотнений	1
200	0927505	Комплект лента	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
