Гидромолот, гидроножницы трубопроводы (основной)(3) — HITACHI ZX240-3F

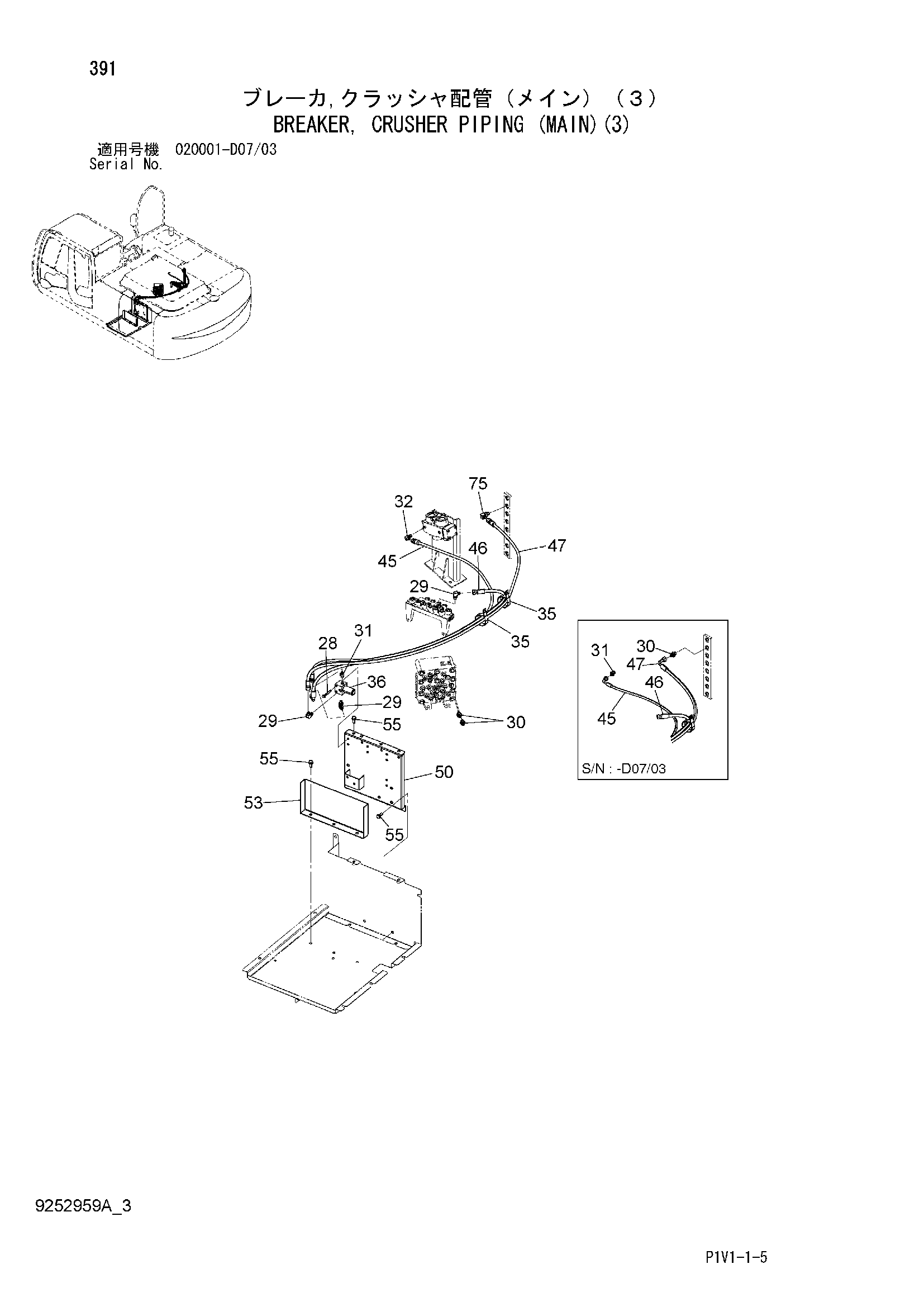

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(3)» для HITACHI ZX240-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 28 | J260865 | Болт с шайбой | 2 |
| 28A | J900865 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | A852323 | Угловой штуцер | 3 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852122 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852322 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4193816 | Зажим | 2 |
| 36 | 4261289 | Клапан SOL | 1 |
| 45 | 4647885 замена: 4681488 | Шланг | 1 |
| 45 | 4681488 | Шланг | 1 |
| 46 | 4647886 | Шланг | 1 |
| 47 | 4647882 замена: 4681784 | Шланг | 1 |
| 47 | 4681784 | Шланг | 1 |
| 50 | 7049580 | Кронштейн | 1 |
| 53 | 4645331 | Крышка | 1 |
| 55 | J271030 | Болт с шайбой | 6 |
| 55A | J901030 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 75 | A852133 | Адаптер | 1 |
| 75A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | A852333 | Угловой штуцер | 1 |
| 75A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
