4 Ходовой многофункциональный рычаг трубопроводы — HITACHI ZX240-3F

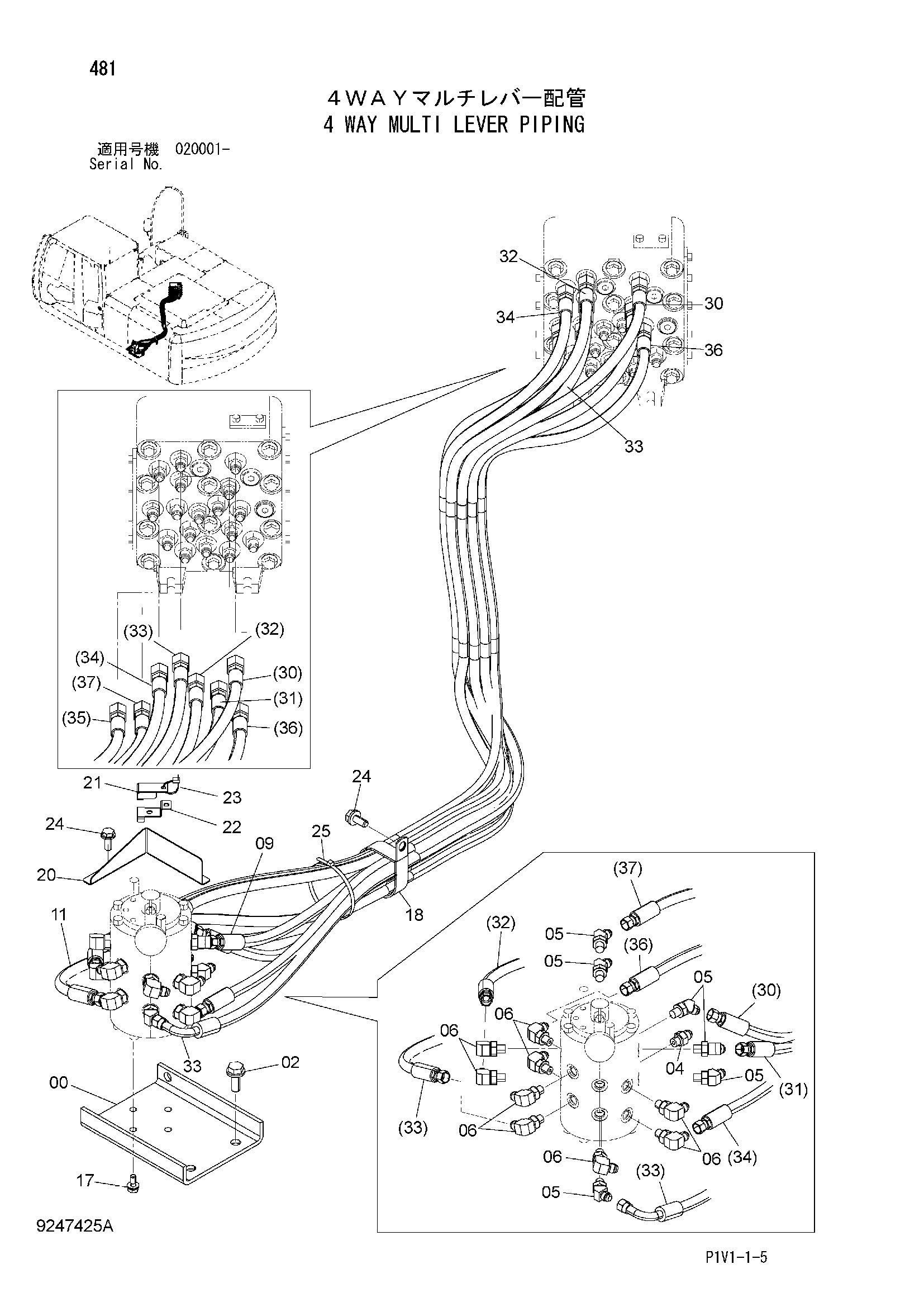

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы» для HITACHI ZX240-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099333 | Кронштейн | 1 |
| 02 | J271235 | Болт с шайбой | 2 |
| 02A | J901235 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | A852123 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852223 | Угловой штуцер | 6 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 9 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 17 | J260820 | Болт с шайбой | 4 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4204136 | Зажим | 2 |
| 18 | 4204136 | Зажим | 1 |
| 20 | 3109199 | Кронштейн | 1 |
| 21 | 8107360 | Кронштейн | 1 |
| 22 | 3109198 замена: 8109567 | Кронштейн | 1 |
| 22 | 8109567 | Кронштейн | 1 |
| 23 | 4055311 | Ленточный зажим | 1 |
| 24 | J271030 | Болт с шайбой | 4 |
| 24 | J271030 | Болт с шайбой | 3 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4323613 | Ленточный зажим | 1 |
| 30 | 4667440 | Шланг | 1 |
| 31 | 4445058 | Шланг | 1 |
| 32 | 4667441 | Шланг | 1 |
| 33 | 4667442 | Шланг | 1 |
| 34 | 4667443 | Шланг | 1 |
| 35 | 4667444 | Шланг | 1 |
| 36 | 4444032 | Шланг | 1 |
| 37 | 4667447 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
