Гидролинии хода (STD.) — HITACHI ZX240-3F

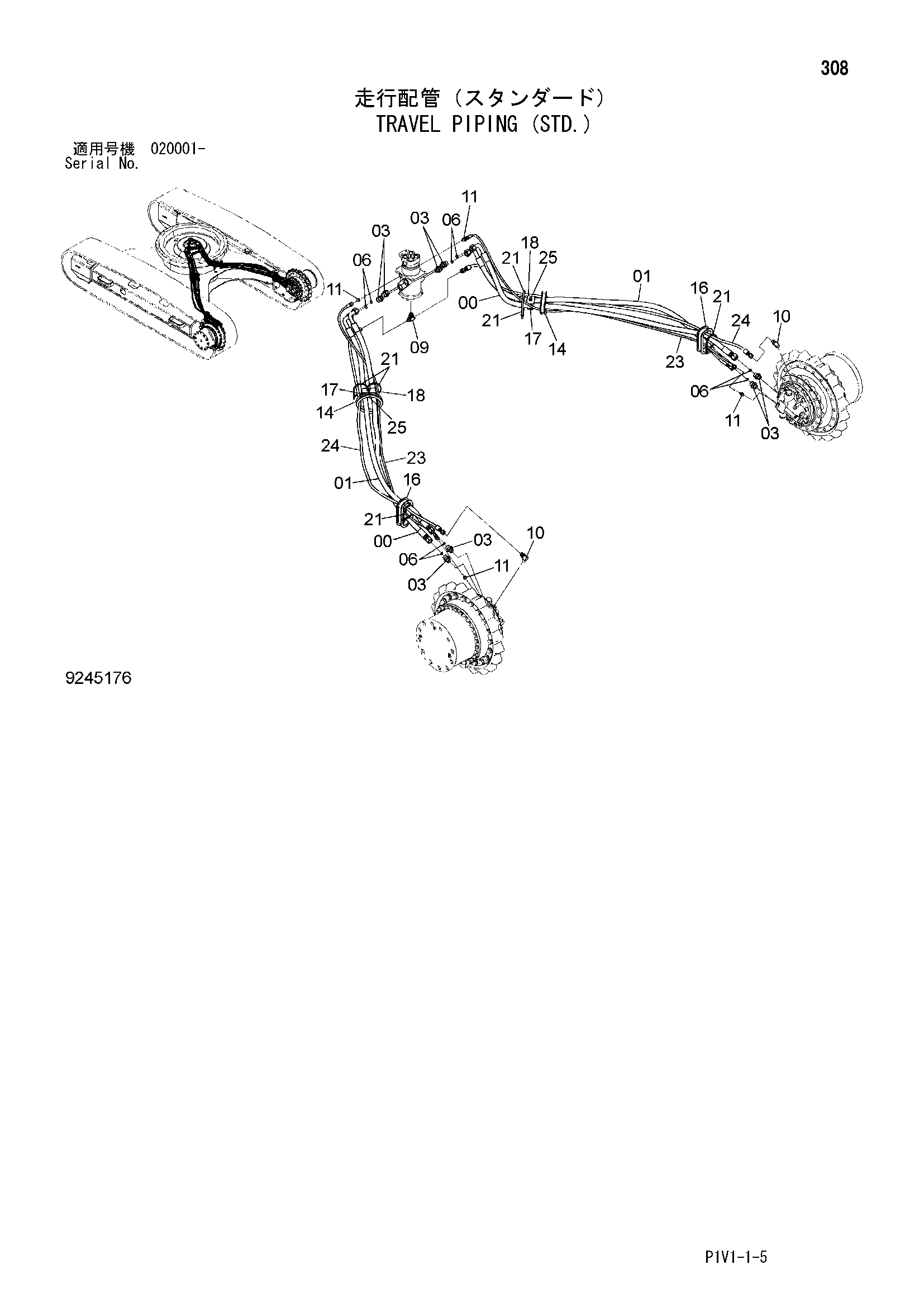

Заводская схема «Гидролинии хода (STD.)» для HITACHI ZX240-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629657 | Шланг | 2 |
| 01 | 4629658 | Шланг | 2 |
| 03 | A853166 | Адаптер | 8 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 8 |
| 09 | A852544 | Тройник | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852344 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4428098 | Резиновая втулка | 2 |
| 16 | 4437525 | Резиновая втулка | 2 |
| 17 | 4202103 | Хомут | 2 |
| 18 | 9727822 | Хомут | 2 |
| 21 | 4121859 | Ленточный зажим | 6 |
| 23 | 4458065 | Пластиковый шланг | 2 |
| 24 | 4262928 | Нейлоновый шланг | 2 |
| 25 | J901250 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
