Гидролинии рабочего оборудования (средний рукоять) — HITACHI ZX240-3-HCMC

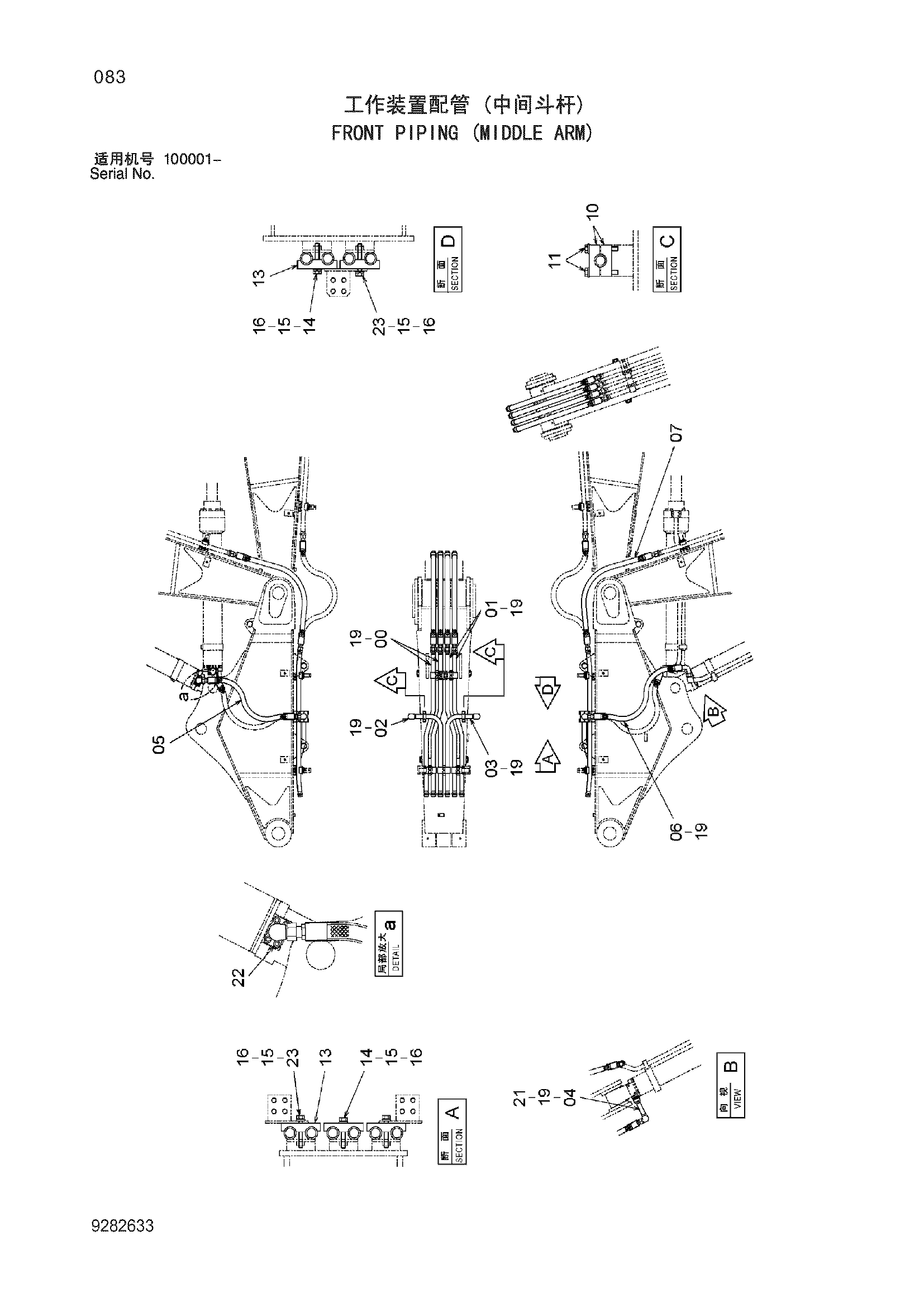

Заводская схема «Гидролинии рабочего оборудования (средний рукоять)» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096848 | Трубка | 2 |
| 01 | 8096849 | Трубка | 2 |
| 02 | 8111078 | Трубка | 1 |
| 03 | 8111079 | Трубка | 1 |
| 04 | 9768608 | Трубка | 1 |
| 05 | 4612914 | Шланг | 1 |
| 06 | 4677261 | Шланг | 1 |
| 07 | 4639541 | Шланг | 4 |
| 10 | 4334363 | Хомут трубки | 4 |
| 11 | J271285 | Болт с шайбой | 4 |
| 13 | 4612395 | Хомут трубки | 5 |
| 14 | J901275 | Болт | 4 |
| 15 | A590112 | Плоская шайба | 10 |
| 16 | A590912 | Пружинная шайба | 10 |
| 19 | 4187328 | Уплотнительное кольцо | 14 |
| 21 | A811035 | Уплотнительное кольцо | 1 |
| 22 | M341240 | Болт с внутренним шестигранником | 4 |
| 23 | J901280 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
