Гусеничная цепь<LC> — HITACHI ZX240-3-HCMC

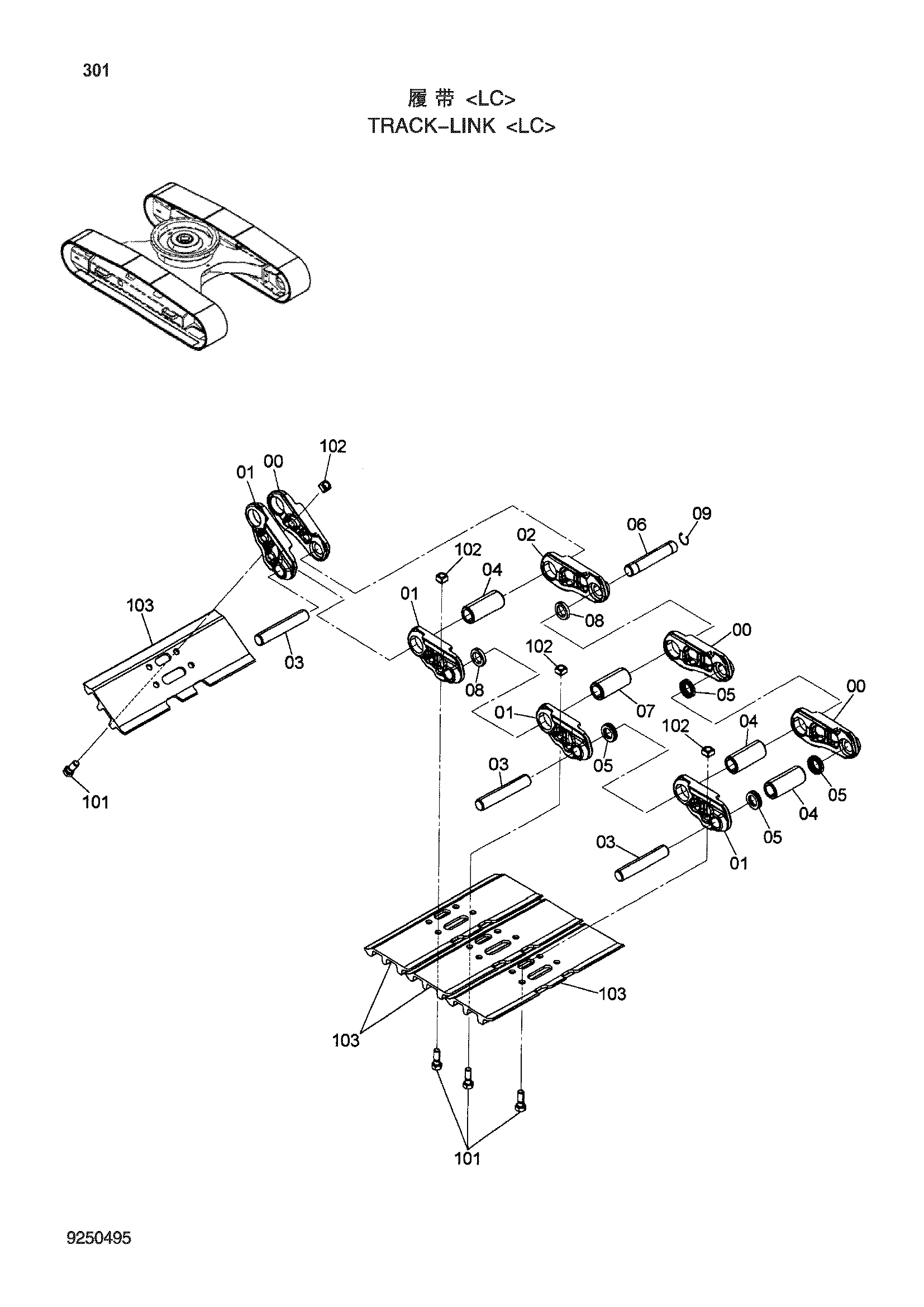

Заводская схема «Гусеничная цепь<LC>» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9250496 | Гусеничная цепь в сборе | 2 | |
| 9258056 | Гусеничная цепь в сборе | 2 | |
| 00-09 | 9250497 | Гусеничная цепь в сборе | 1 |
| 00 | 0005251 | Гусеничная цепь B | 50 |
| 01 | 0005252 | Гусеничная цепь B | 51 |
| 02 | 4633367 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 50 |
| 04 | 4386609 | Втулка | 50 |
| 05 | 4408124 | Уплотнение | 100 |
| 06 | 4267743 | Соединительный палец | 1 |
| 07 | 4345302 | Соединительная втулка | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 101 | 4659287 | Болт башмак | 204 |
| 102 | 4255638 | Гайка | 204 |
| 103 | 2030005 | Башмак грунтозацеп | 51 |
| 103 | 2017550 | Башмак грунтозацеп | 51 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
