Гидроцилиндр рукояти — HITACHI ZX240-3-HCMC

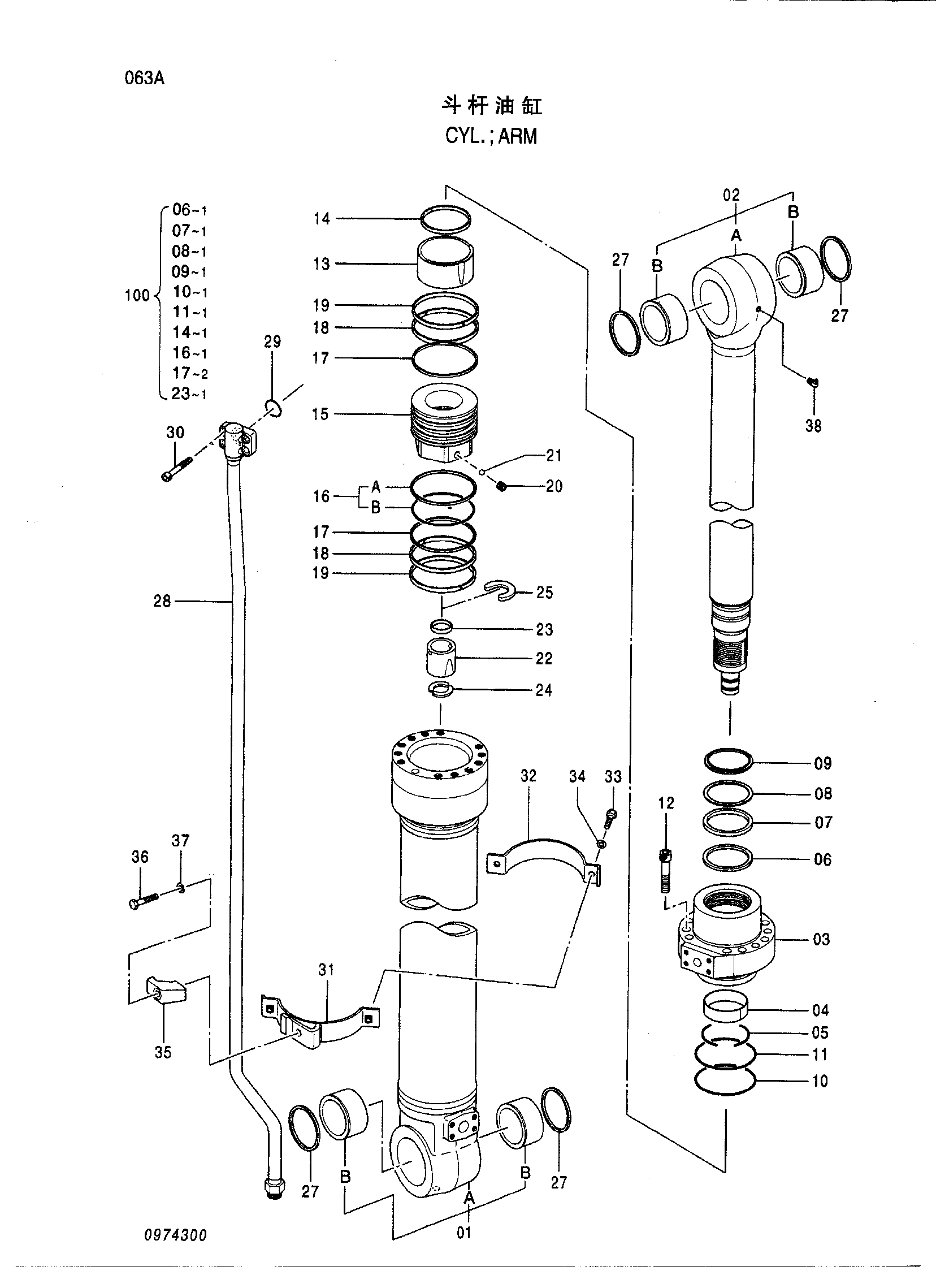

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4618364 | Гидроцилиндр рукояти | 1 | |
| 01 | 0974301 | Труба гидроцилиндра в сборе | 1 |
| 01B | 4397790 | Втулка пальца | 2 |
| 02 | 0974302 | Шток поршня в сборе | 1 |
| 02B | 4397790 | Втулка пальца | 2 |
| 03 | 0974305 | Головка гидроцилиндра | 1 |
| 04 | 0836104 | Втулка | 1 |
| 05 | 0208504 | Стопорное кольцо | 1 |
| 06 | 0974306 | Кольцо буффер | 1 |
| 07 | 0974307 | У-ринг | 1 |
| 08 | 0836107 | Опорное кольцо | 1 |
| 09 | 0807904 | Грязесъёмное кольцо | 1 |
| 10 | A811135 | Уплотнительное кольцо | 1 |
| 11 | 0679904 | Опорное кольцо | 1 |
| 12 | 0219305 | Болт с внутренним шестигранником | 12 |
| 13 | 0836108 | Амортизирующий подшипник | 1 |
| 14 | 0962006 | Уплотнение | 1 |
| 15 | 0974308 | Поршень | 1 |
| 16 | 0224106 | Кольцо уплотнение в сборе | 1 |
| 17 | 0880605 | Опорное кольцо | 2 |
| 18 | 0960302 | Направляющее кольцо | 2 |
| 19 | 0224108 | Направляющее кольцо | 2 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 22 | 0974309 | Амортизирующий подшипник | 1 |
| 23 | 0937410 | Уплотнение амортизатор | 1 |
| 24 | 0492212 | Ограничитель | 2 |
| 25 | 0492213 | Стопорное кольцо | 1 |
| 27 | 4067901 | Пылезащитное уплотнение | 4 |
| 28 | 0974310 | Трубка в сборе | 1 |
| 29 | 984614 | Уплотнительное кольцо | 1 |
| 30 | M341236 | Болт с внутренним шестигранником | 4 |
| 31 | 0974314 | Лента | 1 |
| 32 | 0373419 | Лента | 1 |
| 33 | J901035 | Болт | 2 |
| 34 | A590910 | Шайба | 2 |
| 35 | 0309021 | Держатель | 1 |
| 36 | 0667013 | Болт | 1 |
| 37 | 0208516 | Пружинная шайба | 1 |
| 38 | 0271312 | Пресс-маслёнка | 1 |
| 100 | 4649050 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
