Орошение трубопроводы (рукоять) — HITACHI ZX240-3-HCMC

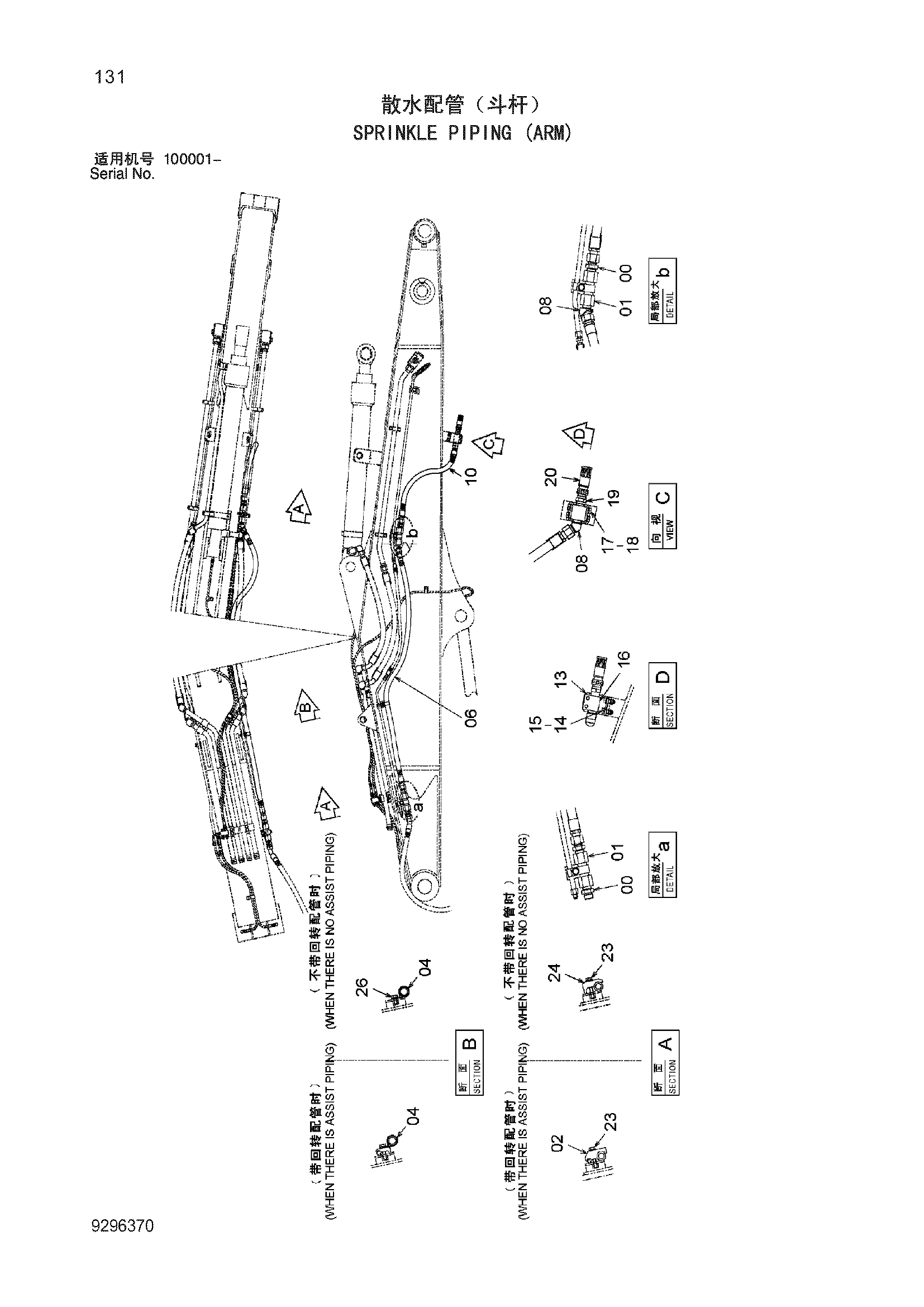

Заводская схема «Орошение трубопроводы (рукоять)» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1305 | Адаптер | 3 |
| 01 | 4610917 | Трубка | 2 |
| 02 | 4619468 | Хомут трубки | 2 |
| 04 | 4190264 | Зажим | 1 |
| 06 | 4268952 | Шланг | 1 |
| 08 | 94-1505 | Угловой штуцер | 2 |
| 10 | 4615764 | Шланг | 1 |
| 13 | 8092688 | Кронштейн | 1 |
| 14 | J901235 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | 4615170 | Блок | 1 |
| 17 | J901230 | Болт | 4 |
| 18 | A590912 | Пружинная шайба | 4 |
| 19 | 94-1705 | Адаптер | 1 |
| 20 | 4648124 | Форсунка | 1 |
| 23 | J271270 | Болт с шайбой | 2 |
| 24 | 4190127 | Хомут трубки | 2 |
| 26 | J271225 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
