Отопитель трубопроводы — HITACHI ZX240-3-HCMC

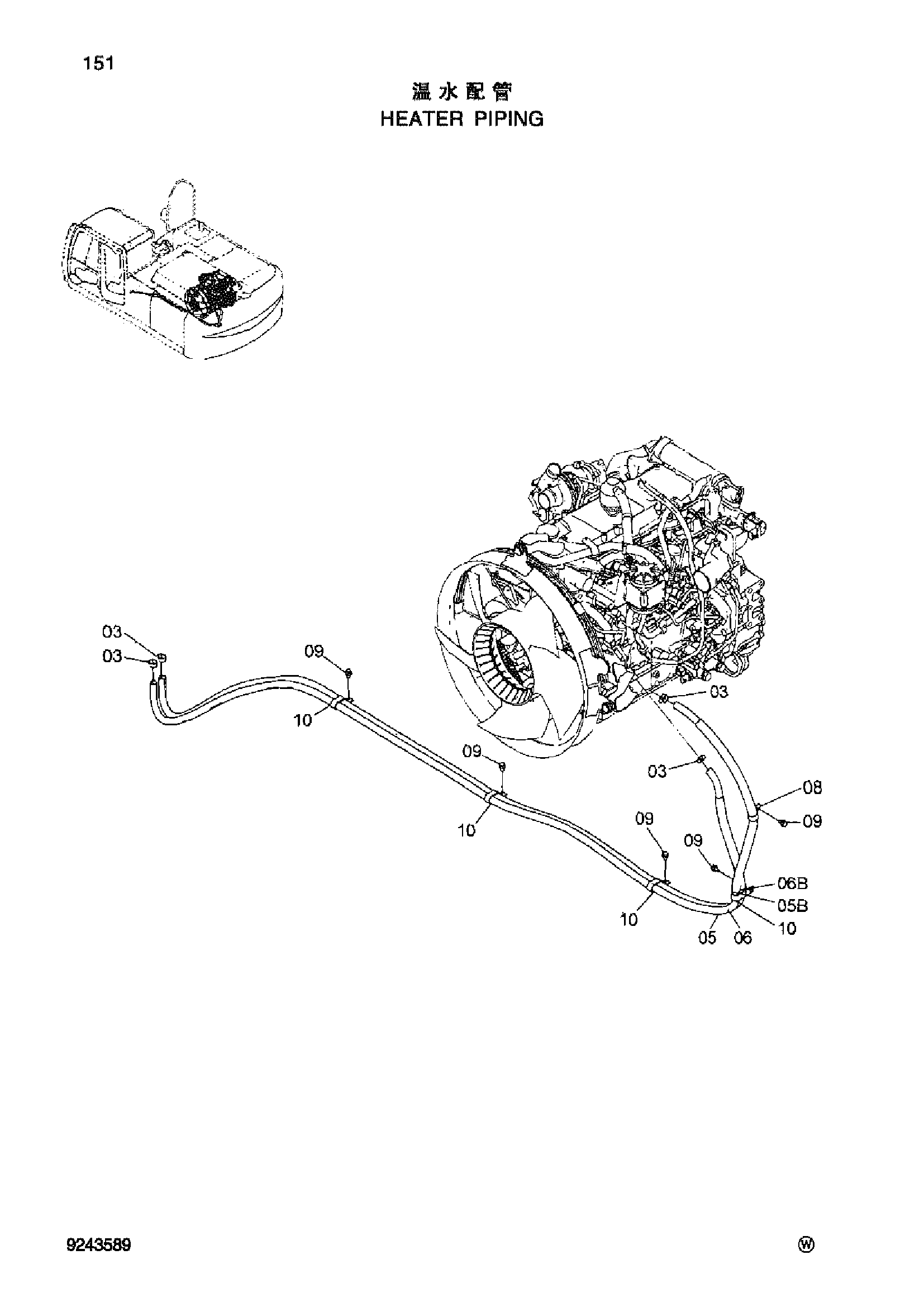

Заводская схема «Отопитель трубопроводы» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4514699	Хомут шланга	4
05	9258993	Водяной шланг	1
05A	4374370	Водяной шланг	1
05B	4648206	Трубка (RED)	1
06	9258994	Водяной шланг	1
06A	4341807	Водяной шланг	1
06B	4648207	Трубка (блакк)	1
08	4192035	Зажим	1
09	J271020	Болт с шайбой	5
10	4192034	Зажим	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
