Трубопроводы системы смазки (средний рукоять) — HITACHI ZX240-3-HCMC

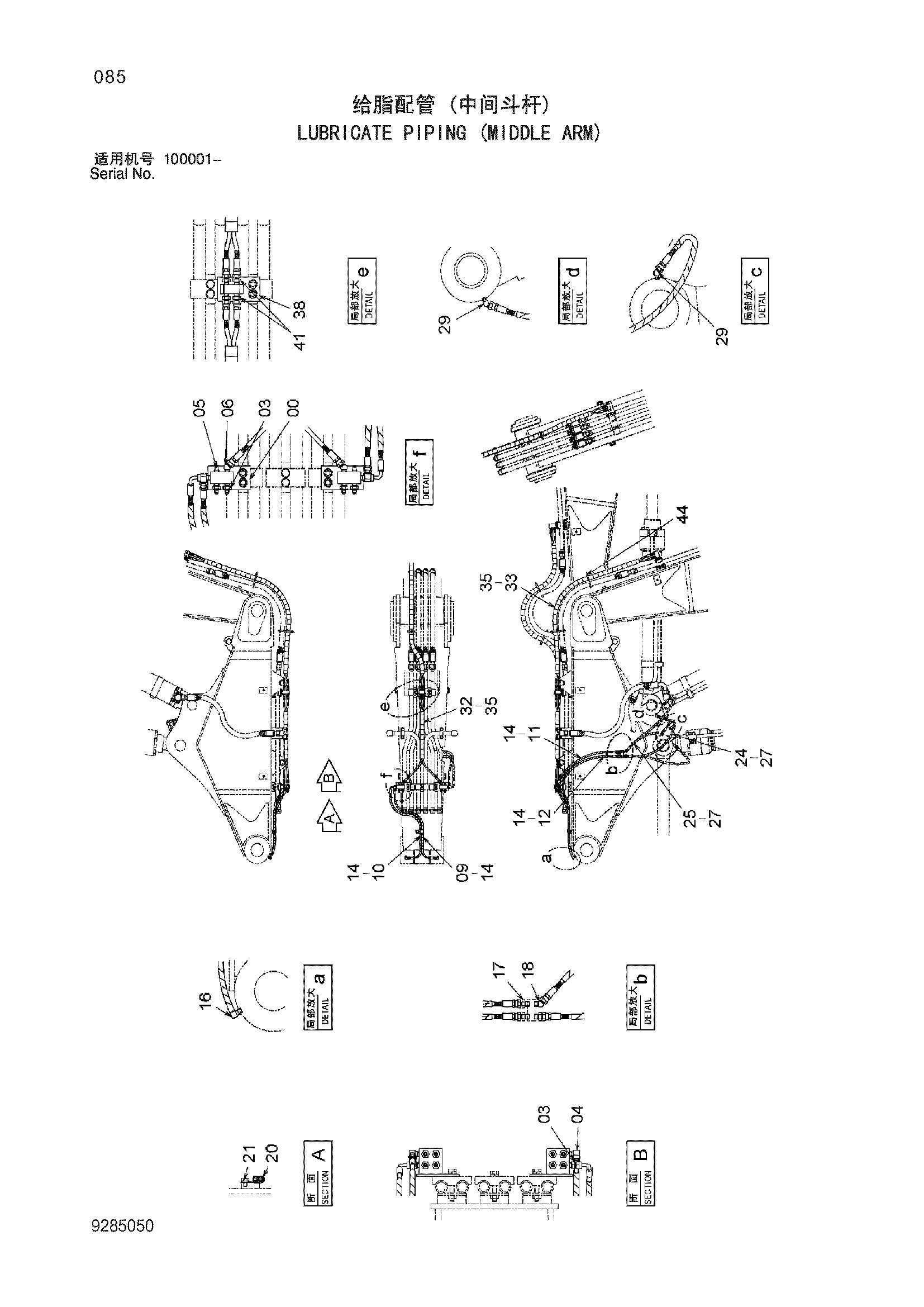

Заводская схема «Трубопроводы системы смазки (средний рукоять)» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103125 | Блок | 2 |
| 03 | 4154651 | Адаптер | 10 |
| 04 | 4154656 | Угловой штуцер | 2 |
| 05 | 94-2022 | Пробка | 4 |
| 06 | 4154655 | Угловой штуцер | 4 |
| 09 | 4481345 | Шланг | 1 |
| 10 | 4634384 | Шланг | 1 |
| 11 | 4613759 | Шланг | 1 |
| 12 | 4613770 | Шланг | 1 |
| 14 | 4327293 | Защитный кожух | 4 |
| 16 | 4154656 | Угловой штуцер | 2 |
| 17 | 4154651 | Адаптер | 3 |
| 18 | 4154655 | Угловой штуцер | 1 |
| 20 | 4190292 | Зажим | 1 |
| 21 | J271016 | Болт с шайбой | 1 |
| 24 | 4620909 | Шланг | 1 |
| 25 | 4648475 | Шланг | 1 |
| 27 | 4327293 | Защитный кожух | 2 |
| 29 | 4298745 | Угловой штуцер | 2 |
| 32 | 4620909 | Шланг | 4 |
| 33 | 4449697 | Шланг | 4 |
| 35 | 4487205 | Защитный кожух | 2 |
| 38 | 8096858 | Блок | 1 |
| 41 | 4154651 | Адаптер | 8 |
| 44 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
