Топливные трубопроводы — HITACHI ZX240-3-HCMC

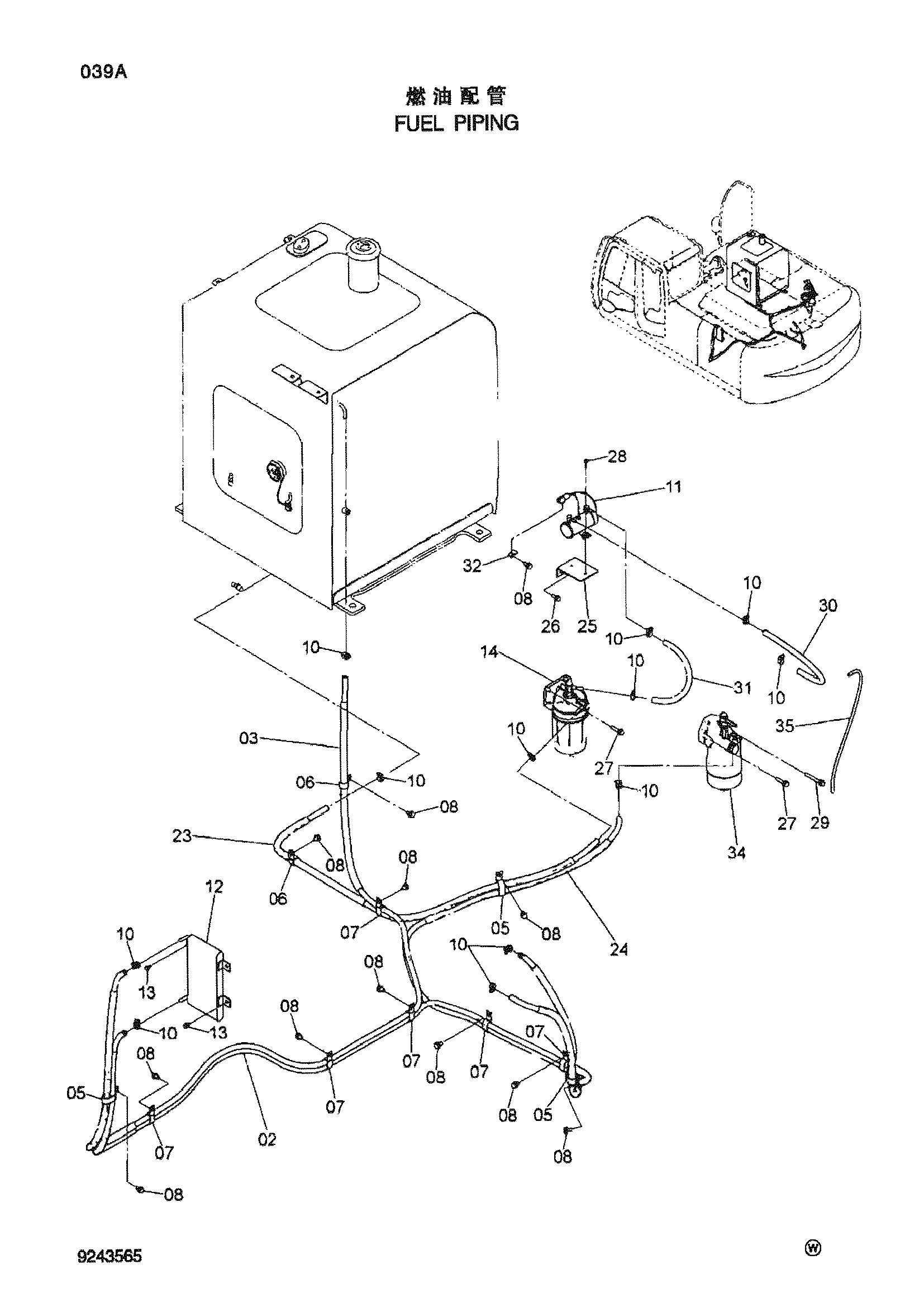

Заводская схема «Топливные трубопроводы» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9243654 | Топливный шланг | 1 |
| 02A | 4626885 | Топливный шланг | 1 |
| 02B | 4625600 | Трубка | 2 |
| 03 | 9242801 | Топливный шланг | 1 |
| 03A | 4610630 | Трубка | 1 |
| 03B | 4626781 | Трубка | 1 |
| 03C | 4615680 | Топливный шланг | 1 |
| 05 | 4192034 | Зажим | 3 |
| 06 | 4190263 | Зажим | 2 |
| 07 | 4190282 | Зажим | 6 |
| 08 | J271020 | Болт с шайбой | 12 |
| 10 | 4514700 | Зажим шланг | 12 |
| 11 | 4645227 | Насос | 1 |
| 11A | 4658052 | Прокладка | 1 |
| 11B | 4658053 | Странер | 1 |
| 12 | 4626193 | Радиатор | 1 |
| 13 | J260825 | Болт с шайбой | 4 |
| 14 | 4645228 | Топливный фильтр | 1 |
| 14A | 4649267 | Топливный фильтр | 1 |
| 14B | 4653188 | Пробка | 1 |
| 14C | 4653191 | Пробка воздушный | 1 |
| 14D | 4653195 | Уплотнительное кольцо (для корпус) | 1 |
| 14E | 4326742 | Трубка топливный | 1 |
| 14F | 4326740 | Болт | 1 |
| 14G | 4326741 | Прокладка (для проушина болт) | 1 |
| 14H | 4653194 | Прокладка (для дренажный) | 1 |
| 14I | 4653192 | Прокладка | 1 |
| 14J | 4653187 | Головка | 1 |
| 14K | 4653189 | Корпус фильтр (клеар) | 1 |
| 14L | 4653193 | Пробка дренажный | 1 |
| 14M | 4653190 | Кольцо | 1 |
| 23 | 9255061 | Топливный шланг | 1 |
| 23A | 4610630 | Трубка | 1 |
| 23B | 4625600 | Трубка | 1 |
| 23C | 4654885 | Топливный шланг | 1 |
| 24 | 9255062 | Топливный шланг | 1 |
| 24A | 4407138 | Топливный шланг | 1 |
| 24B | 4625600 | Трубка | 1 |
| 25 | 8100676 | Кронштейн | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 27 | J271045 | Болт с шайбой | 4 |
| 28 | J260630 | Болт с шайбой | 2 |
| 27 | J271045 | Болт с шайбой | 4 |
| 29 | J271080 | Болт с шайбой | 1 |
| 30 | 4223910 | Топливный шланг | 1 |
| 31 | 4649521 | Топливный шланг | 1 |
| 32 | 4381930 | Кронштейн | 1 |
| 34 | 4648336 | Топливный фильтр | 1 |
| 34A | 4642641 | Топливный фильтр | 1 |
| 34B | 4634979 | Манжета (M16) | 1 |
| 34C | 4634716 | Болт проушина (M16) | 1 |
| 34D | 4634911 | Трубка топливный | 1 |
| 35 | 4652981 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
