Дополнительный. шестерня насос трубопроводы — HITACHI ZX240-3-HCMC

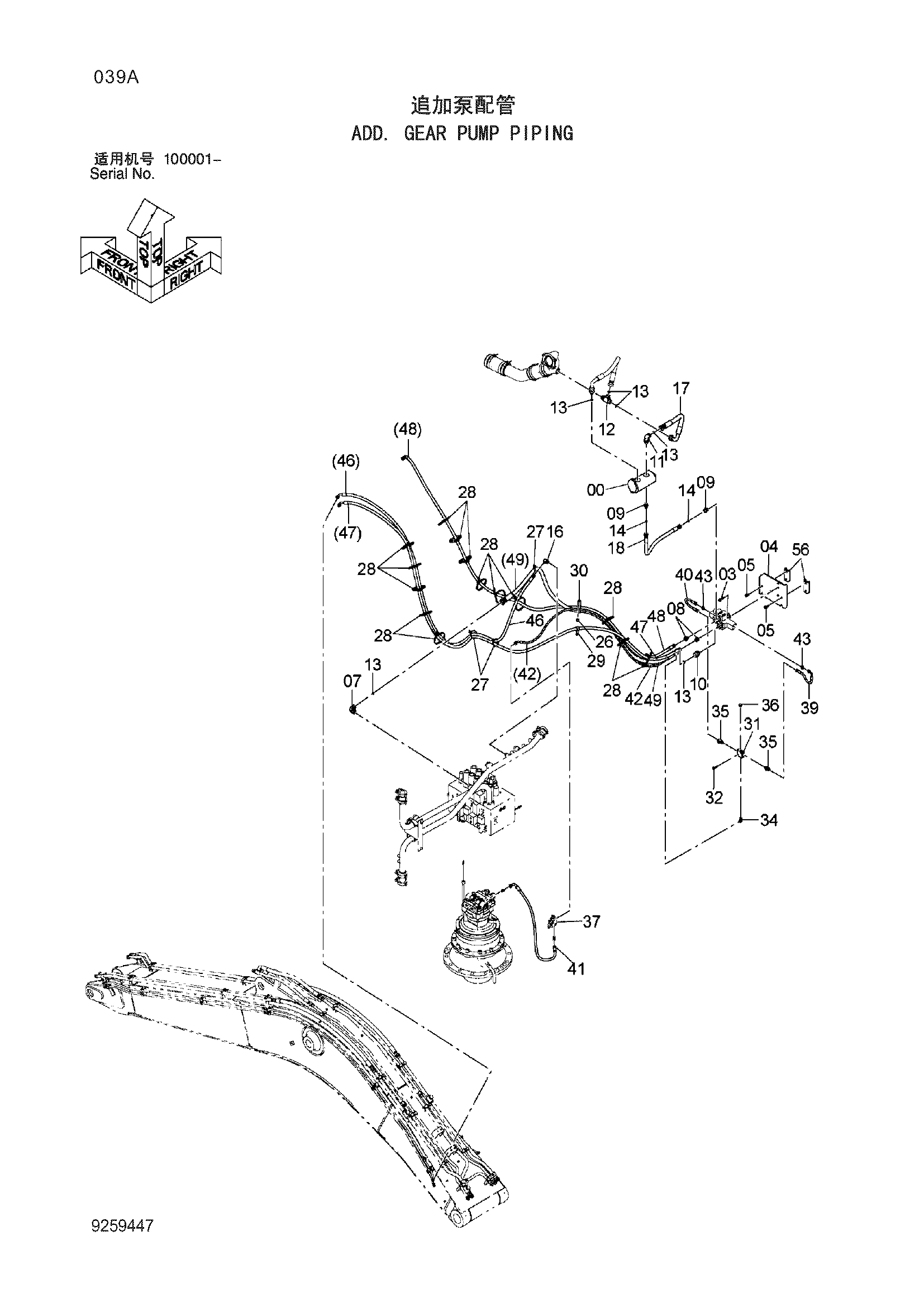

Заводская схема «Дополнительный. шестерня насос трубопроводы» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218033 | Шестерённый насос | 1 |
| 03 | J271035 | Болт с шайбой | 3 |
| 04 | 8116779 | Кронштейн | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 07 | A853366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852143 | Адаптер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853144 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A853166 | Адаптер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A853366 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853466 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 6 |
| 14 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4644618 | Шланг | 1 |
| 18 | 4285799 | Шланг | 1 |
| 26 | J271020 | Болт с шайбой | 1 |
| 27 | 4055312 | Ленточный зажим | 3 |
| 28 | 4121859 | Ленточный зажим | 14 |
| 29 | 4190277 | Зажим | 1 |
| 30 | 4190291 | Зажим | 1 |
| 31 | 4411001 | Челночный клапан | 1 |
| 32 | J260845 | Болт с шайбой | 2 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852422 | Тройник | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A885002 | Пробка | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4234371 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4442325 | Шланг | 1 |
| 40 | 4451995 | Шланг | 1 |
| 41 | 4437738 | Шланг | 1 |
| 42 | 4631505 | Шланг | 1 |
| 43 | A852122 | Адаптер | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 9265573 | Шланг в сборе | 1 |
| 46A | 4488228 | Шланг | 1 |
| 46B | 4327315 | Защитный кожух | 4 |
| 47 | 9265574 | Шланг в сборе | 1 |
| 47A | 4656588 | Шланг | 1 |
| 47B | 4327315 | Защитный кожух | 7 |
| 48 | 9263865 | Шланг в сборе | 1 |
| 48A | 4454088 | Шланг | 1 |
| 48B | 4327315 | Защитный кожух | 6 |
| 49 | 9263866 | Шланг в сборе | 1 |
| 49A | 4641744 | Шланг | 1 |
| 49B | 4446406 | Защитный кожух | 3 |
| 56 | 9764624 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
