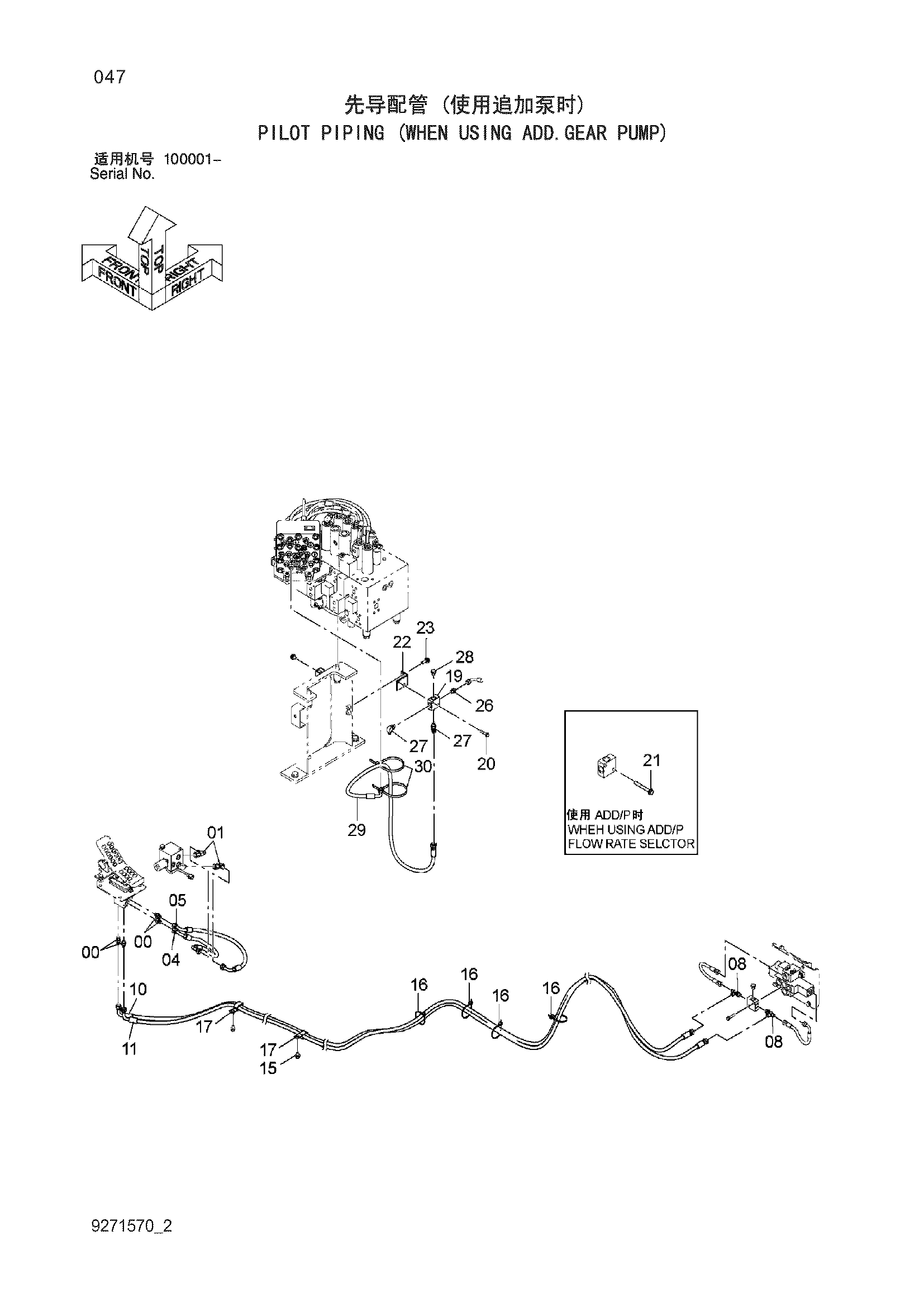

Пилотные гидролинии (вхен усинг адд.геар насос) — HITACHI ZX240-3-HCMC
Заводская схема «Пилотные гидролинии (вхен усинг адд.геар насос)» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852123 | Адаптер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4246672 | Соединительный штуцер | 2 |
| 04 | 4645593 | Шланг | 1 |
| 05 | 4645592 | Шланг | 1 |
| 08 | 4239712 | Тройник | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4376567 | Шланг | 1 |
| 11 | 4376566 | Шланг | 1 |
| 15 | J271020 | Болт с шайбой | 1 |
| 16 | 4055312 | Ленточный зажим | 4 |
| 17 | 4190282 | Зажим | 2 |
| 19 | 4411001 | Челночный клапан | 1 |
| 20 | J260845 | Болт с шайбой | 2 |
| 21 | J260870 | Болт с шайбой | 2 |
| 22 | 9764485 | Кронштейн | 1 |
| 23 | J271035 | Болт с шайбой | 2 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852323 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A885002 | Пробка | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9216739 | Шланг в сборе | 1 |
| 29A | 4453281 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 30 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
