Поворот трубопроводы (рукоять)(боковой) — HITACHI ZX240-3-HCMC

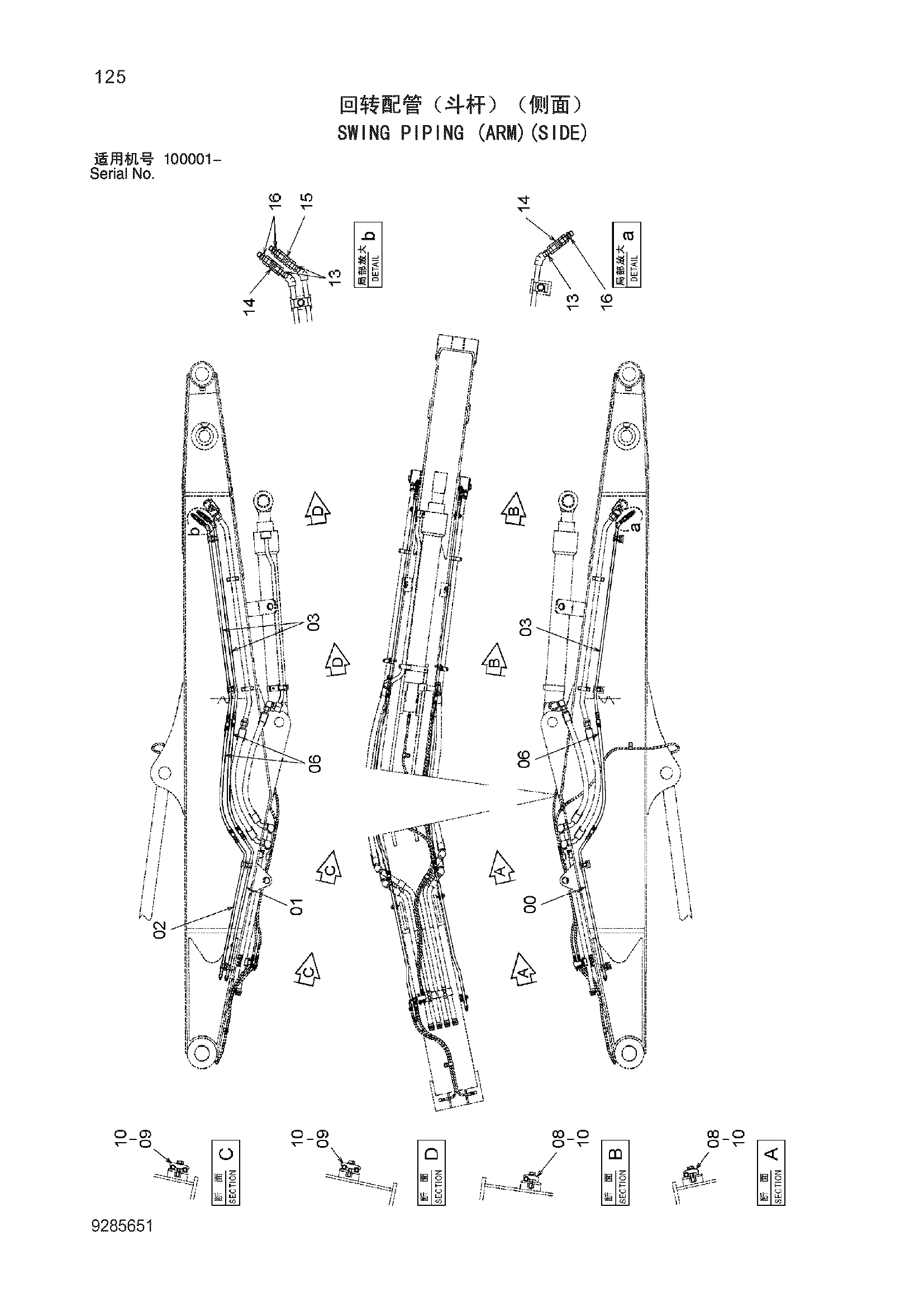

Заводская схема «Поворот трубопроводы (рукоять)(боковой)» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111912 | Трубка | 1 |
| 01 | 8111913 | Трубка | 1 |
| 02 | 8111914 | Трубка | 1 |
| 03 | 9768880 | Трубка | 3 |
| 06 | 4678951 | Шланг | 3 |
| 08 | 4190124 | Хомут трубки | 4 |
| 09 | 4189858 | Хомут трубки | 4 |
| 10 | J271250 | Болт с шайбой | 8 |
| 13 | 94-1702 | Адаптер | 3 |
| 14 | 4059552 | Самоуплотняющееся соединение | 2 |
| 14A | 4644532 | Пылезащитный колпачок | 1 |
| 14B | 4644533 | Пылезащитный колпачок | 1 |
| 15 | 4232933 | Самоуплотняющееся соединение | 1 |
| 15A | 4644532 | Пылезащитный колпачок | 1 |
| 15B | 4644533 | Пылезащитный колпачок | 1 |
| 16 | 94-1302 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
