Поворот пипнг (стрела) — HITACHI ZX240-3-HCMC

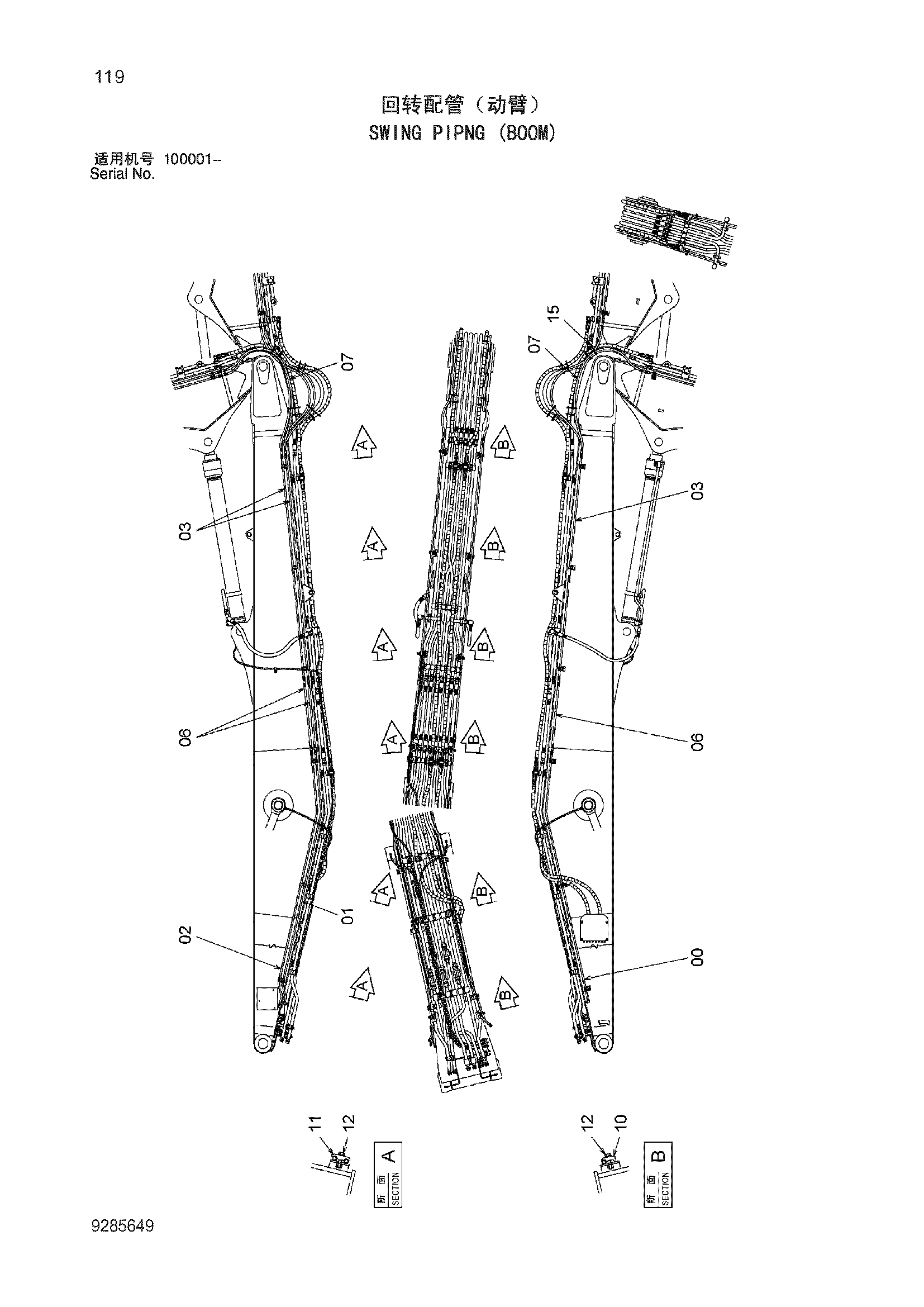

Заводская схема «Поворот пипнг (стрела)» для HITACHI ZX240-3-HCMC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8111909	Трубка	1
01	8111910	Трубка	1
02	8111911	Трубка	1
03	9768878	Трубка	3
06	4361511	Шланг	3
07	4678933	Шланг	3
10	4190124	Хомут трубки	6
11	4189858	Хомут трубки	6
12	J271250	Болт с шайбой	12
15	4121859	Ленточный зажим	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX240-3-HCMC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
